Manual del propietario del generador portátil 5
Sección 2 Información general y configuración

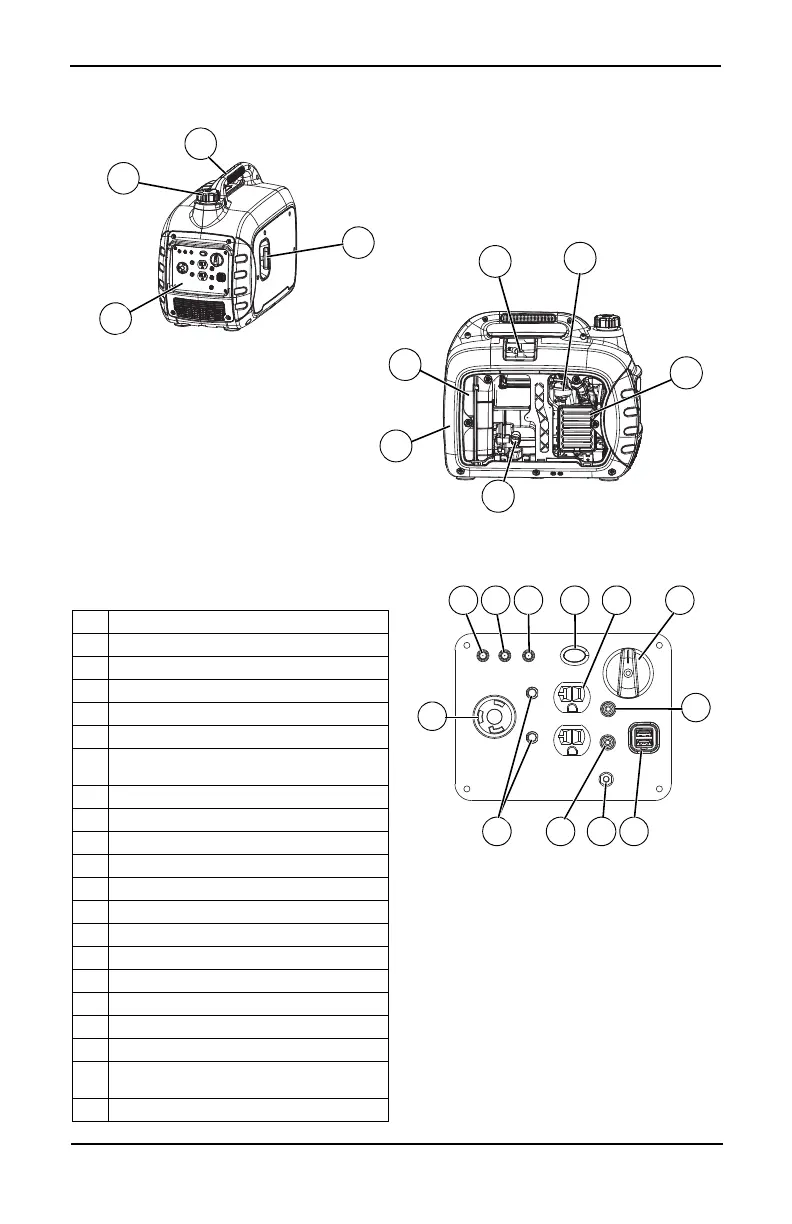

Figura 2-1. Controles y funciones
TABLA 1. Componentes del
generador
Figura 2-2. Panel de control
005678
10
19
16
17
12
11
14
006087
18
21
15
1 LED de aceite bajo (rojo)
2 LED de sobrecarga (rojo)
3 LED de alimentación de CA (verde)
4 Interruptor de modo de ahorro (ECO)
5 Tomacorriente USB de 5 V CC, 1 A/2,1 A
6 Disyuntor de CA
7 Conexión del cable de funcionamiento en
paralelo
8 Ubicación de conexión a tierra
9 Receptáculo de 120 V, 20 A (NEMA 5-20R)
10 Empuñadura
11 Tapa del tanque de combustible
12 Panel de control
13 PowerDial™
14 Arrancador retráctil
15 Silenciador
16 Llenado/Drenaje de aceite
17 Filtro de aire
18 Carburador
19 Bujía
20 Receptáculo de 120 V, 30 A (NEMA
L5-30R)
21 Parachispas
