Manual del propietario del generador portátil 7
Clavijas de conexión
Receptáculo doble de 120 V CA
Consulte Figure 2-3. El tomacorriente de
120 voltios tiene protección contra
sobrecargas mediante un protector de
circuitos de botón pulsador de 20 A.

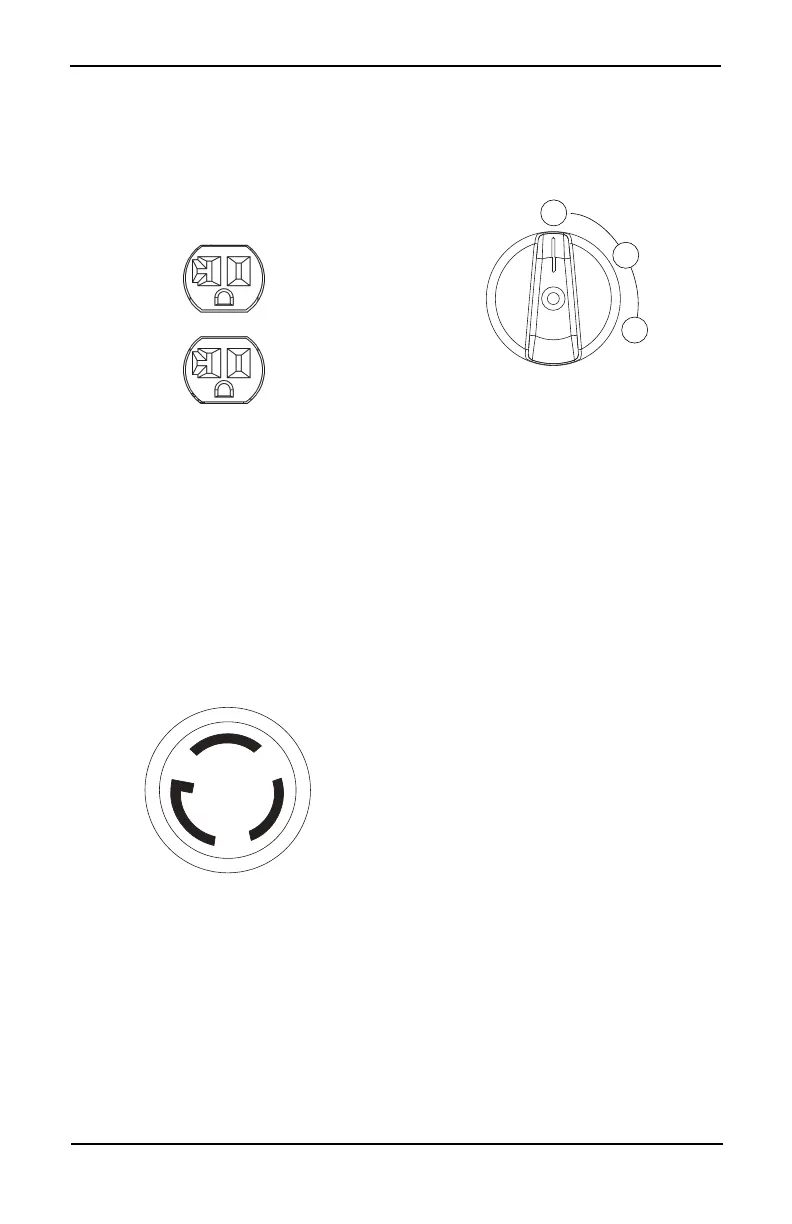

Figura 2-3. Receptáculo doble de 120 V CA
NEMA 5-20R
Receptáculo de 120 V CA, 30 A
Consulte Figure 2-4. Use un enchufe NEMA
L5-30R con este receptáculo. Conecte un
juego de cables de 3 hilos adecuado a la
clavija y carga deseada. El juego de cables
debe tener una clasificación para 125 V CA a
30 A (o superior).
Use este receptáculo para operar cargas
monofásicas de 120 V CA, 60 Hz, que
requieran hasta 2500 vatios Continuo de
potencia a 20,83 A. El tomacorriente está
protegido con un disyuntor de tipo presionar
para restablecer de 25 A.
Figura 2-4. Receptáculo de 120 V CA, 30 A
NEMA L5-30R
PowerDial™
Consulte Figure 2-5. Controla las funciones de
arranque, detención, estrangulamiento y el
funcionamiento de la válvula de combustible.
• La posición OFF (DETENCIÓN) (1) detiene
el motor y cierra el paso de combustible.
• La posición RUN (FUNCIONAMIENTO) (2)
se usa para el funcionamiento normal y
para reducir gradualmente el uso del
estrangulador.
• La posición CHOKE (ESTRANGULADOR)
(3) abre la válvula de combustible para
arrancar el motor.
NOTA: La posición CHOKE no es necesaria
para arrancar un motor caliente.
Figura 2-5. Interruptor (ejemplo)
Tomacorrientes USB
El tomacorriente USB de 5 V CC y 1/2,1 A
permite cargar los dispositivos electrónicos
que sean compatibles.
Interruptor de ahorro
El (ECO) interruptor de ahorro tiene (2)
modos de operación:
• On (Encendido): El modo más silencioso
y el más indicado cuando se hace
funcionar artefactos o equipos que tienen
cargas resistivas (arranque sin motor), por
ejemplo: televisor, juego de video, luz,
radio.
• Off (Apagado): El más indicado cuando se
hacen funcionar cargas inductivas
(arranque con motor) y cargas resistivas
(arranque sin motor), especialmente
cuando estas cargas se encienden y
apagan, por ejemplo: casas rodantes,
climatizadores y secadores de pelo.
Luces de estado del generador
Consulte Figure 2-6.
• LED de sobrecarga (rojo): Indica una
sobrecarga del sistema (2). Durante el
arranque del motor, es normal que se
encienda el LED de sobrecarga por
algunos segundos. Si el LED se queda
encendido y el LED Ready (listo) se apaga,
el motor seguirá en funcionamiento sin
suministrar potencia de salida. Retire todas
las cargas aplicadas y determine si los
dispositivos conectados superan la
potencia de salida recomendada. Revise si
hay conexiones defectuosas o
cortocircuitadas. Para restablecer la
potencia eléctrica, gire el dial a la posición
OFF. Arranque el motor. Si se corrigió la
condición, el LED rojo no se encenderá y
se restablecerá la potencia eléctrica. Las
cargas se pueden aplicar una vez que se
encienda el LED verde. Si vuelve a
