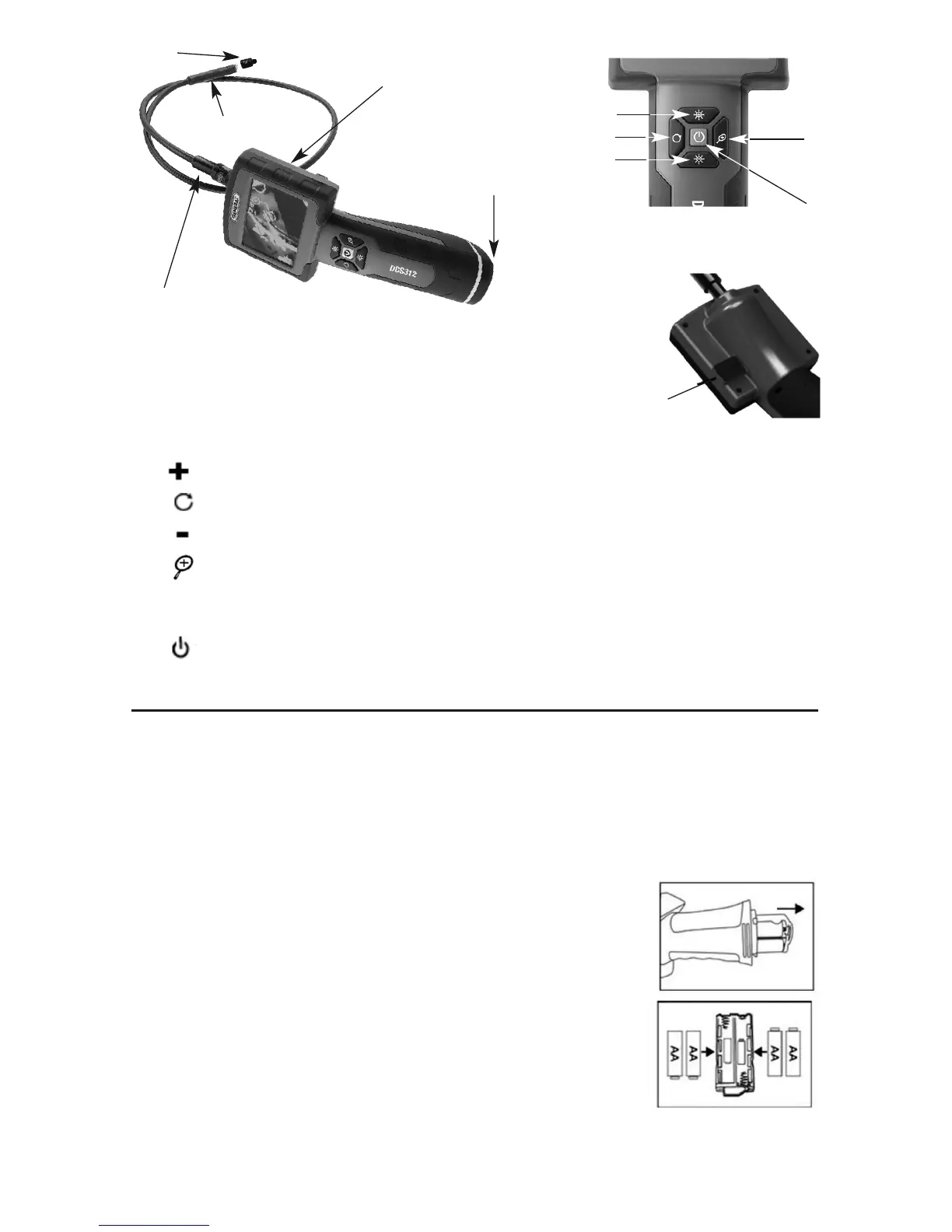

Fig. 2. Commandes, indicateurs et connecteurs
de l’appareil DCS312
A. Capuchon d'objectif B. Caméra et lumières DEL
C. Sonde souple et télécommandée de 12 mm
D. Écran ACL E. Compartiment des piles (au bas de la poignée)
F. bouton – augmentation de la luminosité des lumières DEL
G. bouton – renversement de l’affichage de la vidéo par 180°
H. bouton – diminution de la luminosité des lumières DEL
I. bouton – agrandissement de l’image vidéo jusqu’à 200 %. Chaque
pression du doigt sur le bouton augmentera le zoom de 10 ou 20 % par rapport
à la taille réelle.
J. bouton – mise en marche et arrêt de l’appareil
K. Prise de VIDEO OUT (SORTIE VIDÉO) (derrière l’écran ACL)
DIRECTIVES DE PRÉPARATION
INSTALLATION DES PILES
Le compartiment des piles de l’appareil DCS312 est situé au bas de la poignée
(Fig. 2, élément E).
Pour installer les piles :
1. À l’aide d’un tournevis à tête cruciforme, desserrez la vis
unique fixant le couvercle du compartiment des piles.
Enlevez le couvercle et mettez-le de côté.
2. Retirez le support de piles de la poignée en tirant sur
l’onglet à l’extrémité (voir l’image supérieure).
3. Insérez quatre piles « AA » dans le support, en respectant
les indications de polarité (voir l’image inférieure).
4. Enfoncez le support contenant les piles dans la poignée (le
support ne s’insère que dans un seul sens).
5. Remettez le couvercle du compartiment et fixez-le à la poignée en serrant la vis à
empreinte cruciforme.
15
K
A
B
C
D
E
F
G
I
H
J
