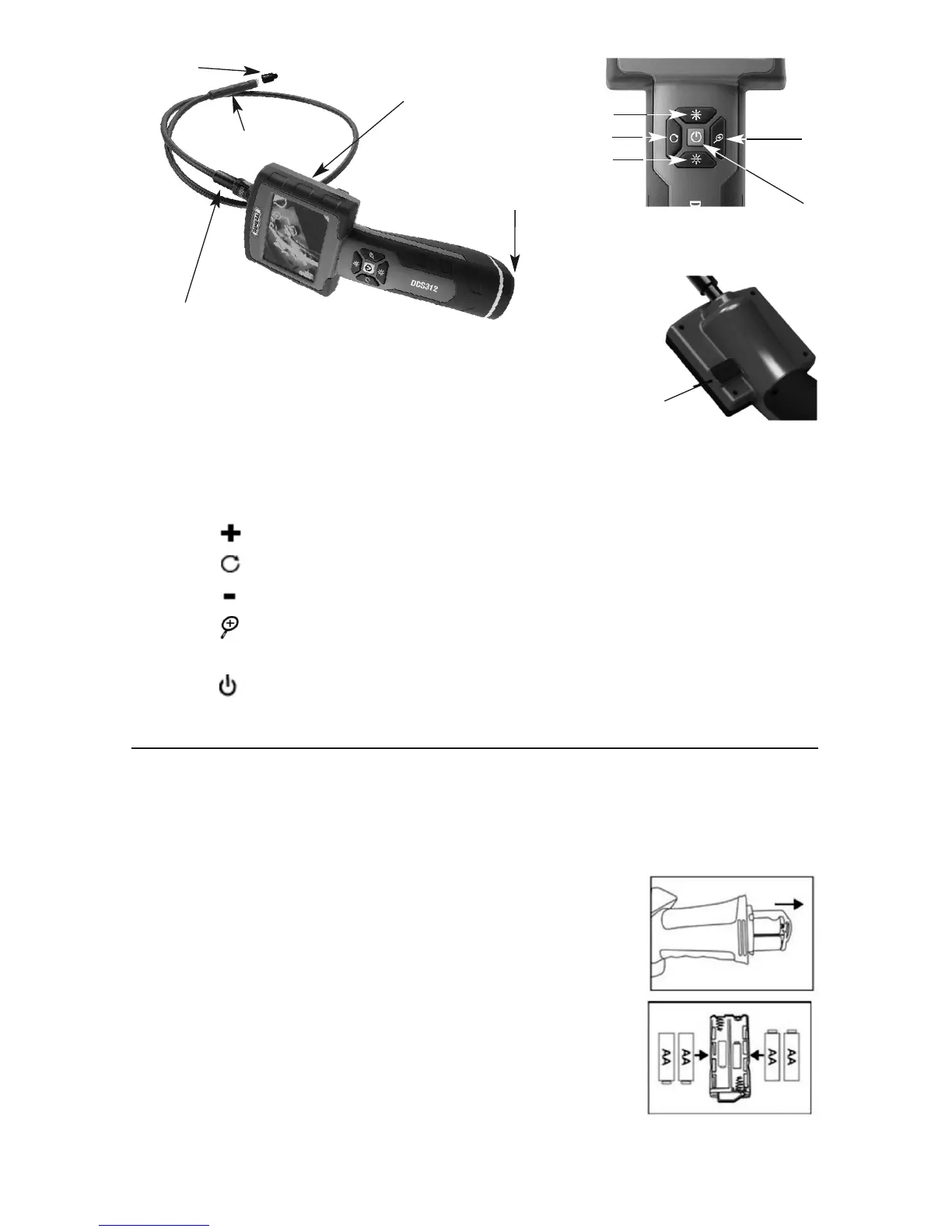

Fig. 2. Controles, indicadores y conectores del DCS312
A. Cubierta para la lente
B. Cabezal de la cámara y luces LED
C. Sonda flexible-obediente de 12 mm
D. Pantalla LCD
E. Compartimiento de la batería (en la parte de abajo del mango)
F. Botón . Aumenta el brillo de las luces LED
G. Botón . Invierte el video 180°
H. Botón . Aumenta el brillo de las luces LED
I. Botón . Agranda el video hasta 2X. Cada vez que se presiona el botón, la
imagen se agranda 10 o 20% con respecto al tamaño real.
J. Botón . Enciende y apaga la unidad
K. Conector de VIDEO OUT (SALIDA DE VIDEO) (detrás de la pantalla)
INSTRUCCIONES DE PREPARACIÓN
INSTALACIÓN DE LAS BATERÍAS
El compartimiento de la batería del DCS312
está en la parte de abajo del mango (Fig. 2, punto E).
Instalación de las baterías,
1. Use un destornillador Phillips para aflojar el tornillo que
asegura la tapa del compartimiento de la batería. Saque la
tapa y déjela a un lado.
2. Extraiga el soporte de la batería del mango tirando de la
pestaña que tiene en su extremo (vea la figura de arriba).
3. Coloque cuatro baterías "AA" en el soporte, respetando las
indicaciones de polaridad indicadas en el mismo (vea la
figura inferior).
