Roulettes Avant
53
Franç ais
ROULETTES AVANT
AVERTISSEMENT
Après TOUT réglage, réparation ou révision et AVANT usage, assurez-vous que
toute la boulonnerie de fixation est solidement fixée sinon des dommages
matériels ou corporels risquent de se produire.

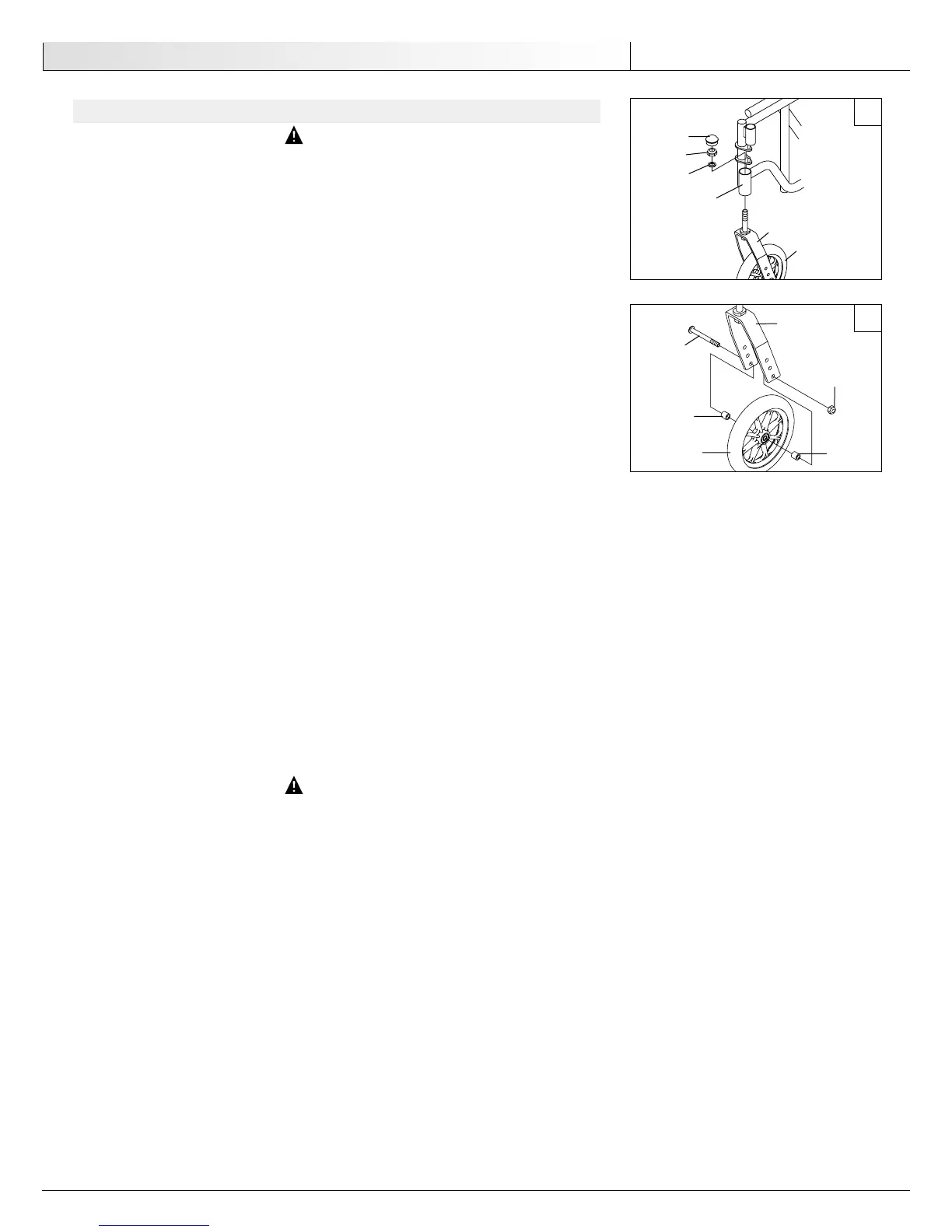

A. INSTALLATION / REMPLACEMENT DES ROULETTES AVANT ET FOURCHES
(FIGURE 1)
1. Enlevez la roulette (A) de la fourche (B). Reportez-vous à la section REMPLACEMENT
DES ROULETTES AVANT de ce manuel.
2. Enlevez le cache-poussière (C).
3. Enlevez l'écrou de blocage (D) et la rondelle (E) en Nylon fixant la fourche au tube de
tête de la roulette (F).
4. Laissez tomber la fourche hors du tube de tête de la roulette.
5. Glissez la fourche neuve dans le tube de tête de la roulette et remontez en répétant
les ÉTAPES 1 À 4 dans l'ordre inverse.
6. Réglez les fourches. Reportez-vous à la section RÉGLAGE DES FOURCHES de ce manuel.
7. Répétez les ÉTAPES 1 à 6 pour l'autre fourche, si nécessaire.
B. RÉGLAGE DES FOURCHES (FIGURE 1)
1. Enlevez le cache-poussière (C).
2. Pour serrer correctement le palier lisse de la roulette et éviter les battements,
effectuez la vérification suivante :
a. Faites basculer le fauteuil en arrière, jusqu'au sol.
b. Faites pivoter les fourches et roulettes jusqu'en haut de leur arc, simultanément.
c. Laissez les roulettes tomber au bas de l'arc (les roues devraient pivoter une fois
d'un côté, puis reposer immédiatement à la verticale, vers le bas)
d. Réglez les écrous de blocage (D) selon le degré de pivotement souhaité des
roulettes.
3. Testez la manœuvrabilité du fauteuil.
4. Réglez à nouveau les écrous de blocage, si nécessaire, et répétez les ÉTAPES 2 et 3
jusqu'au réglage correct.
5. Encliquetez le cache poussière sur l'écrou de blocage et la partie arrière.
C. REMPLACEMENT / RÉPARATION DES PNEUS / CHAMBRES DES ROULETTES AVANT
(FIGURE 2)
AVERTISSEMENT
Le remplacement de la chambre ou du pneu de la roulette avant DOIT être effec-
tué par un technicien qualifié.
ATTENTION–
Comme sur n'importe quel véhicule, les roues et les pneus doivent être vérifiés péri-
odiquement en vue de fissures et d'usure, et remplacés.
1. Enlevez la vis hexagonale (F), les rondelles (G) et l'écrou de blocage (H) fixant les
roulettes avant (A) à la fourche (B).
REMARQUE– Les rondelles ne sont utilisées que sur les fauteuils modèles LOURDS/ EXTRA-LARGES.
2. Installez la roulette avant neuve sur le fauteuil en répétant L’ÉTAPE 1 dans l'ordre
inverse.
3. Répétez les ÉTAPES 1 et 2 pour l'autre roulette avant, si nécessaire.
1
B
A
E
F
C
D
2
A
H
G
G
A
B
F
