it
26

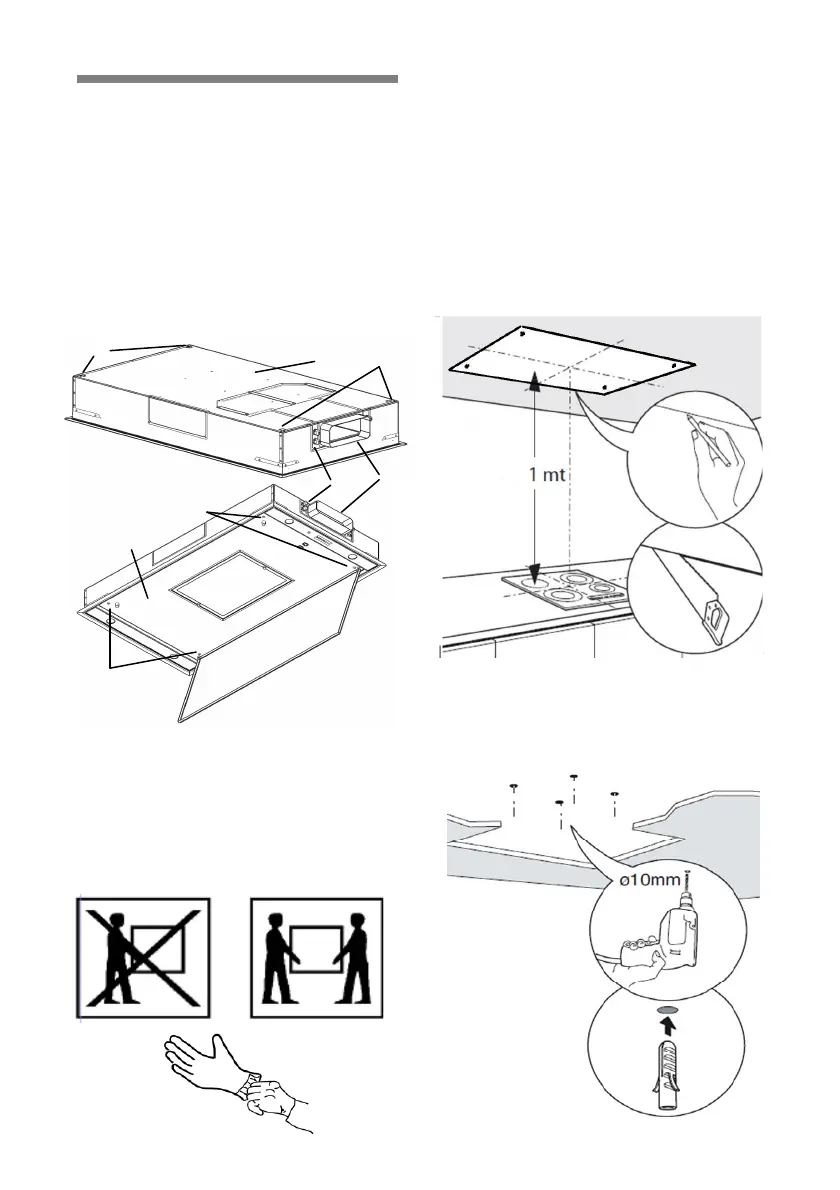

Istruzioni di montaggio
(versione B)
A: Corpo della cappa
B: Bocchettone
C: Fori di fissaggio
D: Linea di alimentazione elettrica
E: Portafiltro
F: Punti di avvitamento per portafiltro
A
B
D
C
C
E
F
F
1. Creare sul posto i requisiti per il mon-
taggio della cappa, coprire le apparec-
chiature della cucina, ecc. Funziona-
mento con aria di scarico: predisporre
nella parete/nel soffitto un condotto per
l'aria di scarico idoneo.
2. Stabilire la direzione di montaggio
della cappa. Se i diodi luminosi si trova-
no sulla destra dell'utente, il portello si
apre in direzione dell'utente.
3. Posizionare la cappa aspirante cen-
trata sopra al piano di cottura (servirsi di
un piombino) e contrassegnare il centro
della cappa sul soffitto. Misurare i fori di
fissaggio sul corpo della cappa e se-
gnarli sul soffitto.
4. Eseguire quattro fori (Ø10 mm) e
inserirvi i tasselli. Avvitare le viti prigio-
niere nei tasselli fino a farle sporgere di
circa 20 mm.
