1U09BN2ERA
1U12BN2ERA
1U18EN2ERA
A
B
A
B
A
B
ƽ
ƽ
ƽ
(ǿ)
6.35mm(1/4") 18N.m
9.52mm(3/8") 42 N.m
12.7mm(1/2") 55N.m
15.88mm(5/8") 60 N.m
●
●
●
●

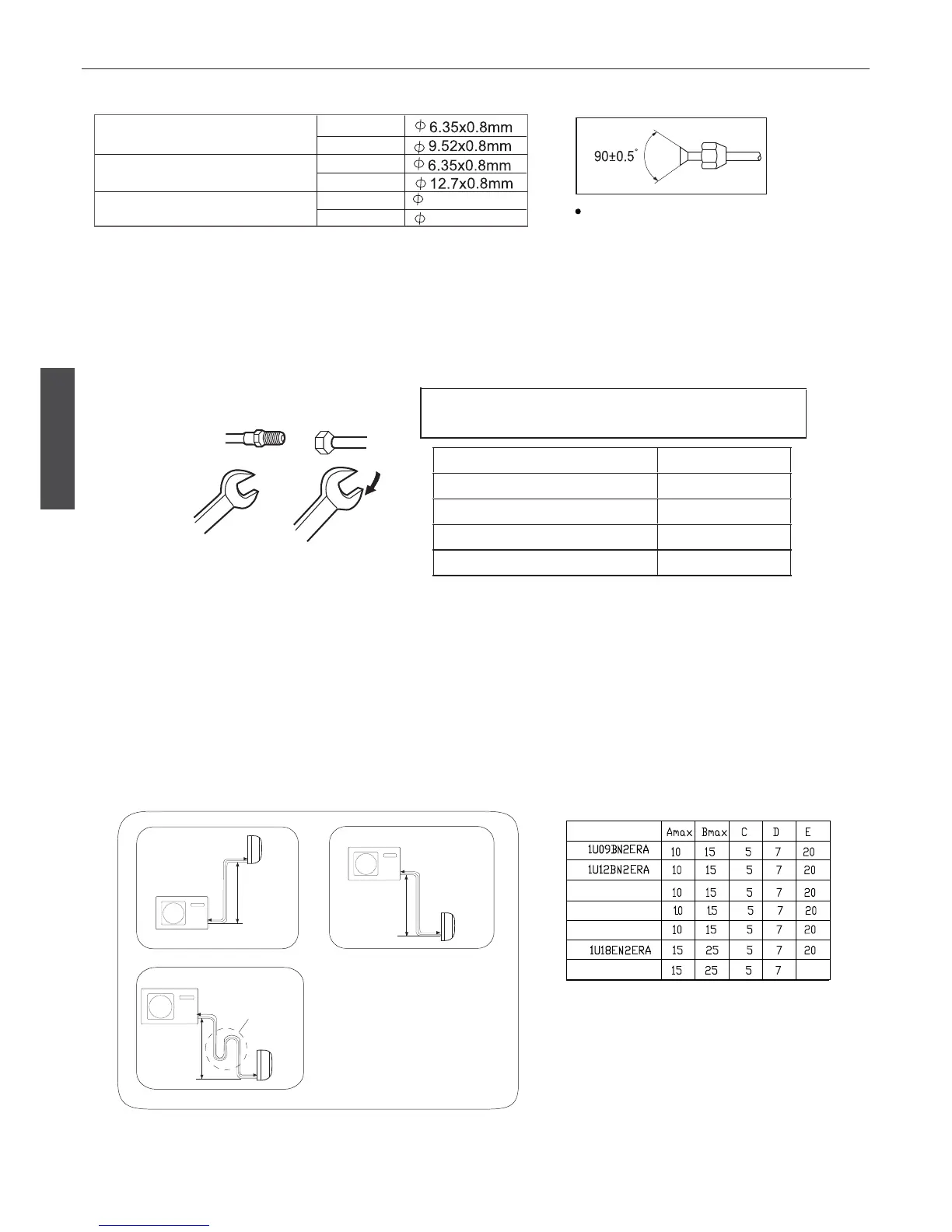

Procedimento de instalação
Ligações da canalização
1. Tamanho da canalização
Tubo de líquido
Tubo de gás
Tubo de líquido
Tubo de gás
Tubo de líquido
Tubo de gás
Instale as porcas de alongamento dos tubos
que vão ser alongados depois sele os tubos.
Português
2. Ligação dos tubos
Para dobrar os tubos, faça com que a curva seja a mais longa possível para não quebrar o tubo.
O raio de curvatura deve ser 30 a 40mm ou mais longo.
Ligar o tubo de gás primeiro facilita o trabalho.
O tubo de ligação é específico para o R410A.
Meia união
Porca de
alargamento
Chave de fendas
Chave de torque
Fixar com força sem cuidado com aplicar centrado
pode danificar os fios e causar fuga de gás
Diâmetro do tubo Binário de aperto
Certifique-se de que não entram no tubo objetos estranhos como grãos de areia, água, etc.
CAUÇÃO
O comprimento padrão do tubo é de C m. Se for mais de D m, o funcionamento da unidade pode ser afetado.
Se o tubo tiver de ser alargado, o refrigerante pode ser carregado de acordo com E g/m. Mas a carga do
refrigerante deve ser feita por um engenheiro técnico profissional. Antes de adicionar refrigerante extra, retire
ar dos tubos de refrigerante e da unidade interior usando uma bomba de vácuo, depois carregue
refrigerante extra.
Unidade interior
Unidade interior
Unidade interior
Unidade exterior
Unidade exterior
Unidade exterior
Coletor de
óleo
Elevação Max: Amax
No caso de a elevação de A
ser mais de 5m, um coletor de
óleo deve ser instalado de
5~7m.
Comprimento Max: Bmax
No caso do comprimento do B
ser mais de Dm, o refrigerante
deve ser carregado de acordo
com E g/m.
Unidade exterior
Lateral líquido
Lateral gás/líquido
Lateral gás
Lateral gás
1U09BE5ERA
1U12BE5ERA
1U18EE5ERA
9.52x0.8mm
15.88x1.0mm
1U24GE5ERA
1U09BE5ERA
1U12BE5ERA
1U18EE5ERA
1U24GE5ERA
45
