9
Español
15. Descarga con conducto de 3 ¼ de pulg. x 10 pulg. únicamente: Retire la cinta
de la aleta del regulador de tiro y conecte el conector del regulador de
tiro/conducto sobre la abertura del agujero ciego con los tornillos que quitó en
el paso 4 de la sección PREPARACIÓN DEL EXTRACTOR.
Asegúrese de que el pivote del regulador de tiro quede lo más cerca posible del
borde superior/posterior del extractor.
16. Descarga con conducto redondo de 7 pulg. únicamente: Vuelva a instalar la
placa para conducto redondo de 7 pulg. que quitó en el paso n.° 1 de la
sección "PREPARACIÓN DEL EXTRACTOR". Instale un regulador de tiro para
conducto redondo de 7 pulg. (se vende por separado). La aleta del regulador
de tiro debe poder abrir libremente en la dirección del flujo de aire (en sentido
contrario al extractor de aire).
NOTA: Si no desea instalar el conducto en el centro, el conector del regulador de
tiro/conducto se puede instalar a un máximo de 2.5 cm (1 pulg.) de
cualquiera de los lados del centro del extractor o bien, la placa para
conducto redondo de 7 pulg. se puede instalar a un máximo de 1.25 cm
(media pulgada) de cualquiera de los lados del centro del extractor.
En instalaciones con el conducto totalmente descentrado, es posible que
se tenga que recortar uno de los extremos de conducto para liberar el
sujetacables eléctrico.

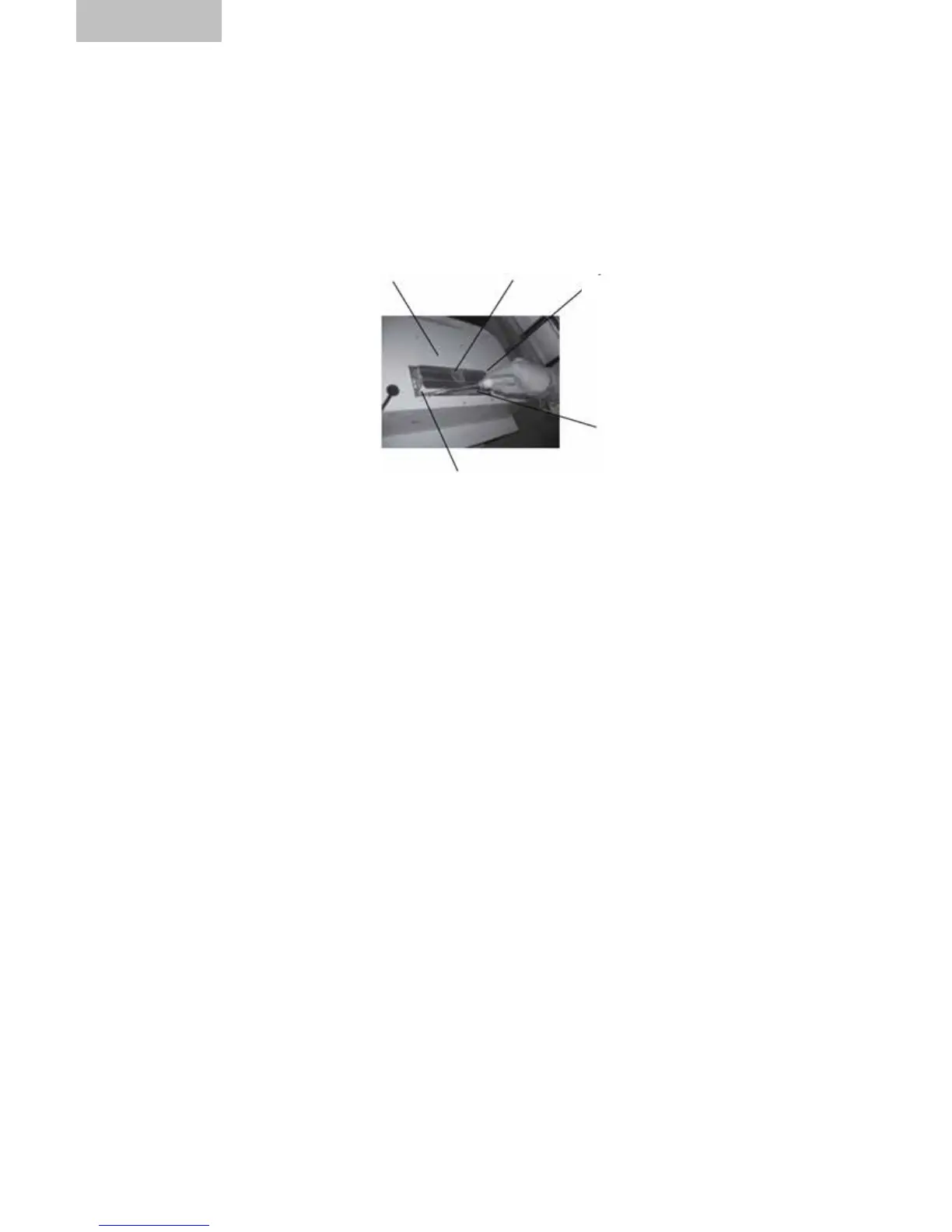

HASTA 2.5 cm (1 pulg.)
DE LADO A LADO
CINTA DE AJSUTE
BORDE SUPERIOR/POSTERIOR
CONECTOR DEL
REGULADOR DE TIRO/CONDUCTO
(se muestra en descarga vertical)
PIVOTE
