16

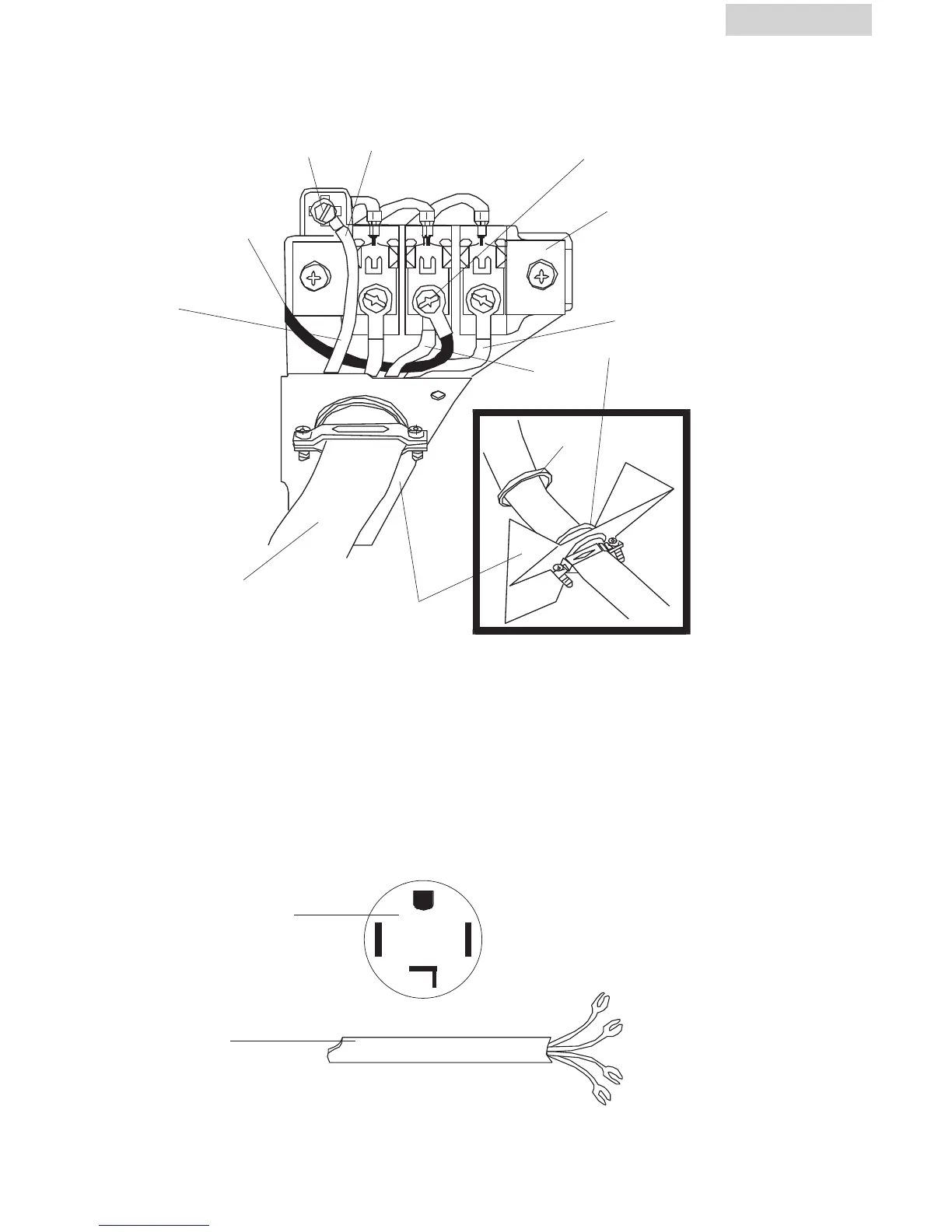

Raccordements cordon à 4 fils
1. Retirez les vis sécurisant le couvercle d’accès de la plaque à bornes et le
dispositif de réduction de tension situé à l’arrière de la sécheuse, sur le côté
supérieur.
2. Installez un U.L approuvé dans le trou d’entrée du cordon d’alimentation du
dispositif. Serrez uniquement l’écrou à la main pour le moment.
3. Retirez le conducteur de terre neutre vert de la vis de mise à la terre verte
au-dessus de la plaque à bornes.
vis de mise à la
terre verte
Prise conducteur
typique
cordon à 4 fils typique
noir 240 V
blanc neutre
rouge 240 V
vert terre
30 AMP NEMA 14-30 TYPE SRDT OR ST
conducteur de terre du
cordon d’alimentation
borne argent
plaque à bornes
noir
blanc
conducteur de terre
neutre vert
rouge
cordon d’alimentation
dispositif de
réduction de tension
écrou
serrez l’écrou
sur ces fils
