16
Unité intérieure
La grille d'entrée réelle peut différer de celle présentée
dans le manuel selon le produit acheté.
Unité extérieure
ÉVENT CONNEXION DE LA TUYAUTERIE ET
DU CÂBLAGE ÉLECTRIQUE
PRISE D'ASPIRATION TUYAU DE VIDANGE
Télécommande
30
28
19
F
AB
CODE
31
C
.5
1. Bouton RÉINITIALISER
Si le fonctionnement de la
télécommande devient anormal,
utiliser un outil en pointe pour
presser ce bouton afin de
réinitiialiser la télécommande.
2. Bouton VOYANT
Contrôle l'allumage et l'extinction
des diodes du panneau
d'affichage intérieur.
3. Bouton de MINUTERIE
4. Bouton de VERROUILLAGE
5. Bouton VEILLE
6. Bouton MODE
7. Bouton HEURE
8. Touche SANTÉ
9. Bouton MARCHE/ARRÊT
10.Affichage MINUTERIE EN
MARCHE
11.Affichage VITESSE DE
VENTILATION
12.Affichage VERROUILLAGE
13.AFFICHAGE POSITION HAUT/
BAS
14.Affichage SOMMEIL
15.Affichage SANTÉ
16.Affichage en mode de
fonctionnement
Mode de
fonctionnement
AUTO FROID SEC CHAUD VENTILATEUR
Télécommande
17.Affichage d'envoi de signal
18.Affichage ALIMENTATION/
DOUX
19.Affichage du flux d'air gauche/
droit.
20.Affichage TEMP
21.Affichage MINUTERIE ARRÊT
22.Affichage HORLOGE
23.Bouton TEMP
24.Bouton VENTILATEUR
25.Bouton FLUX D'AIR SANTÉ
26.Bouton POSITION HAUT/BAS
27.Bouton POSITION GAUCHE/
DROITE
28.Bouton de RÉGLAGE
29.Affichage ALIMENTATION/
DOUX
30.Bouton de VERROUILLAGE
Lorsque pressé, les autres
boutons sont désactivés.
Presser à nouveau une fois
pour déverrouiller.
31.Bouton CODE
Utilisez ce bouton pour
sélectionner CODE A ou B,
qui ensuite s'afficheront sur le
LCD. Veuillez choisir A sans
explication particulière.
REMARQUE :
Les réfrigérateurs d'air ne disposent pas des fonctions et affichages se
rapportant au chauffage.
les fonctions suivantes et les affichages correspondants ne sont pas
disponibles :
27
Installation des piles
1. Enlever le couvercle du
compartiment à pile;
2. Placer les piles comme illustré.
2 piles R-03, touche de
réinitialisation (cylindre);
3. Assurez-vous de placer les piles
conformément aux signes” + “/”-”;
4. Installez les piles, puis replacez le couvercle.
Note:
● La distance entre la tête de transmission du signal et l'orifice de
réception ne doit pas dépasser 7 mètres, sans obstacle.
● Une lampe fluorescente de type allumage électronique, un
changement de lampe fluorescente ou un téléphone sans fil est
installé dans la pièce, le récepteur peut être perturbé dans la réception
des signaux, auquel cas la distance vers l'unité intérieure doit être
raccourcie.
● Un affichage plein ou non clair durant l'utilisation indique que les piles
sont épuisées. Veuillez alors remplacer les piles. .
● Si la télécommande ne fonctionne pas correctement, enlevez les piles,
puis replacez-les après quelques minutes.
Conseil :
En cas de non utilisation durant une longue période, retirer les piles.
Si rien ne s'affiche après enlèvement, presser la touche de réinitialisation.

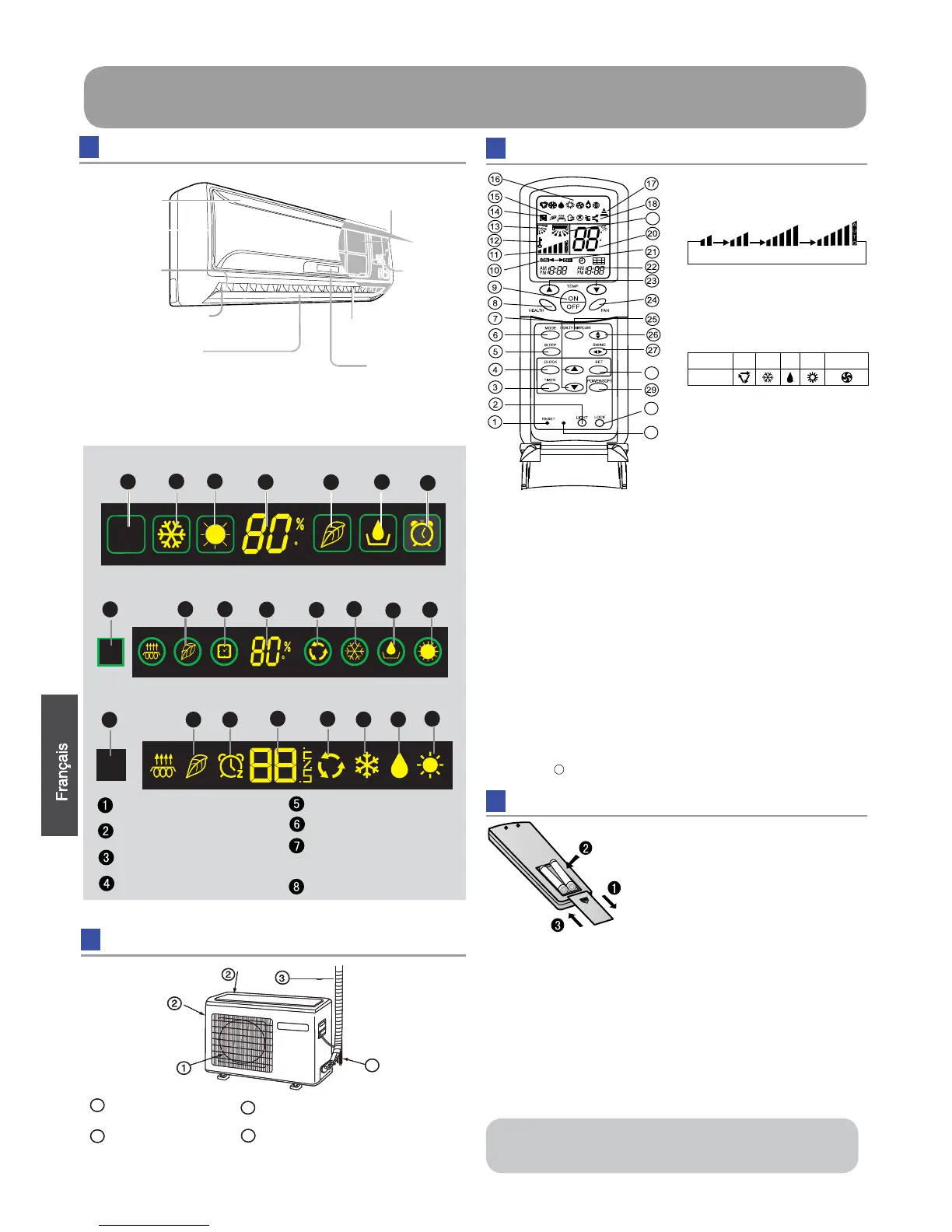

Pièces et fonctions
Grille d'entrée
d'air
Entrée
d'air
Sortie d'air
Générateur d'anions
(à l'intérieur)
Volet horizontal
(réglage des flux d'air haut et bas
Ne pas régler manuellement).
Filtre de purification d'air
Urgence
Basculer
Pales verticales
(réglage des flux d'air gauche
et droit)
Panneau
d'affichage
Affichage du VENTILATEUR
Afifichage du CHAUFFAGE
Affichage TEMP
Affichage SANTÉ
Affichage Sec
Affichage MINUTERIE ARRÊT
Affichage MINUTERIE EN MARCHE
Affichage SOMMEIL
Récepteur du signal à distance
Affichage AUTO
BAS MOY HAUT AUTO
1
2
4
3
4
F
F
Panneau d'affichage pour 09k 12k:
Panneau d'affichage pour 18k:
Panneau d'affichage pour 24k:
