Ensamblaje — Cómo Colgar el Ventilador (continuación)

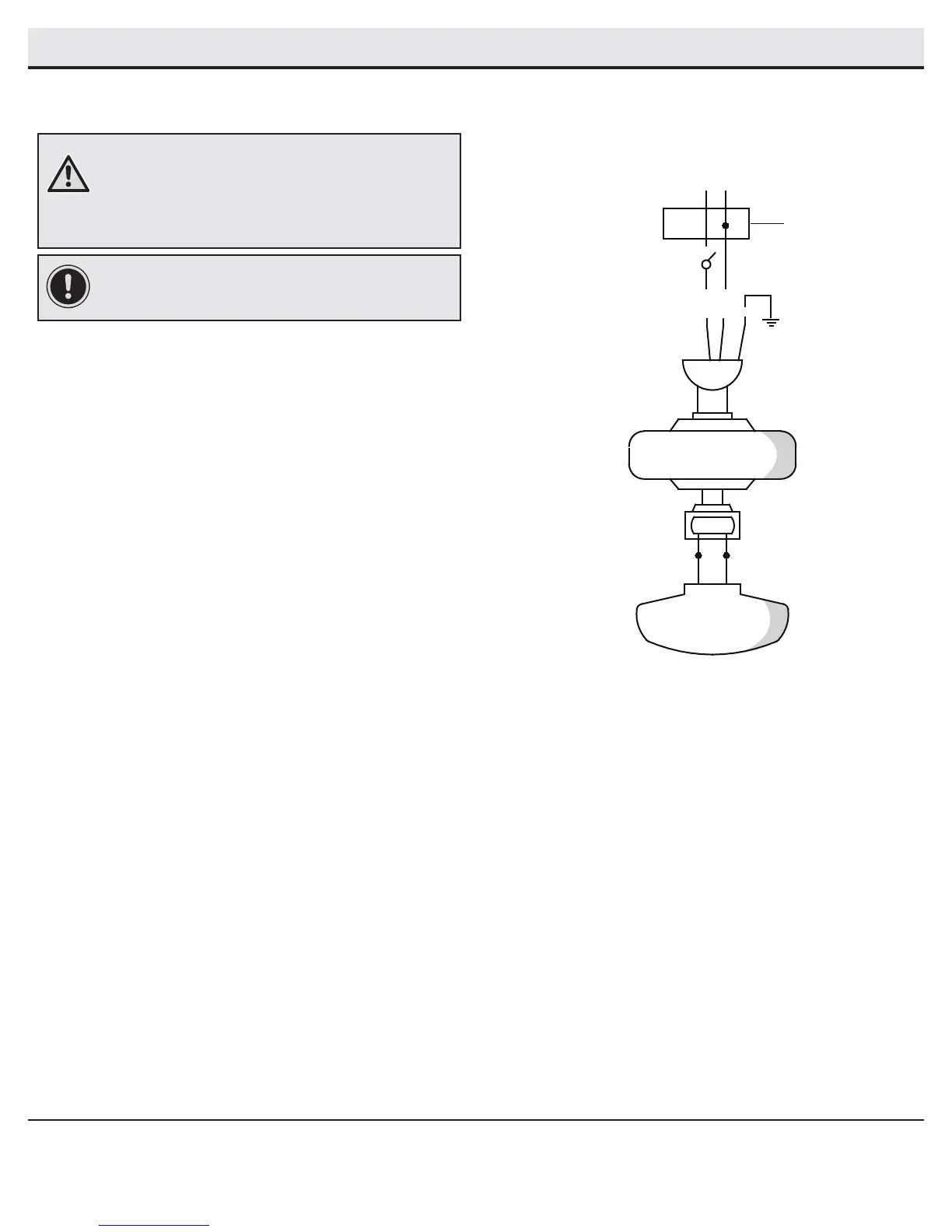

Cómo hacer las conexiones eléctricas
□ Conecta el conductor a tierra del cable de 120 Voltios (puede
ser un cable desnudo o un cable con aislante verde) al (los)
cable(s) terminal(es) a tierra verde(s) (II) del ventilador usando
una tuerca de plástico para conectar cables (BB). Hay dos
cables terminales a tierra verdes (II); uno desde el soporte
de montaje de techo y otro desde el ensamblaje del tubo
bajante/bola.
□ Conecta el cable negro del ventilador (KK) al cable negro del
circuito eléctrico de la casa (KK). Si vas a utilizar el kit de
luces opcional, conecta el cable receptor azul (JJ) al cable
negro del kit de luces (KK).
□ Conecta el cable blanco del ventilador (LL) al cable blanco
del circuito eléctrico de la casa (LL); si vas a utilizar el kit de
luces opcional, conecta el cable receptor blanco (LL) al cable
blanco del kit de luces (LL).
□ Después de conectar los cables, sepáralos de manera que los
cables verde (II) y blanco (LL) queden de un lado de la caja
eléctrica (OO) y el cable negro (KK) del otro.
□ Gira las tuercas de conexión del cable hacia arriba y con
cuidado coloca el cableado dentro de la caja eléctrica (OO).
3
IMPORTANTE: Usa las tuercas de plástico para conectar cables
(BB) incluidas con tu ventilador. Sujeta los conectores con cinta de
electricista y asegúrate de que no haya conexiones o cables sueltos.
ADVERTENCIA: Cada tuerca para cable incluida con este
ventilador está diseñada para sostener cables domésticos de
calibre máximo de 12 y dos cables del ventilador. Si tienes un
cableado doméstico de calibre superior a 12 o vas a conectar
más de un cable doméstico al sistema de cableado del ventilador,
consulta con un electricista acerca del tamaño adecuado de las
tuercas para cable.
KK
LL
KK
LL
II
JJ
KK LL
LL
OO
