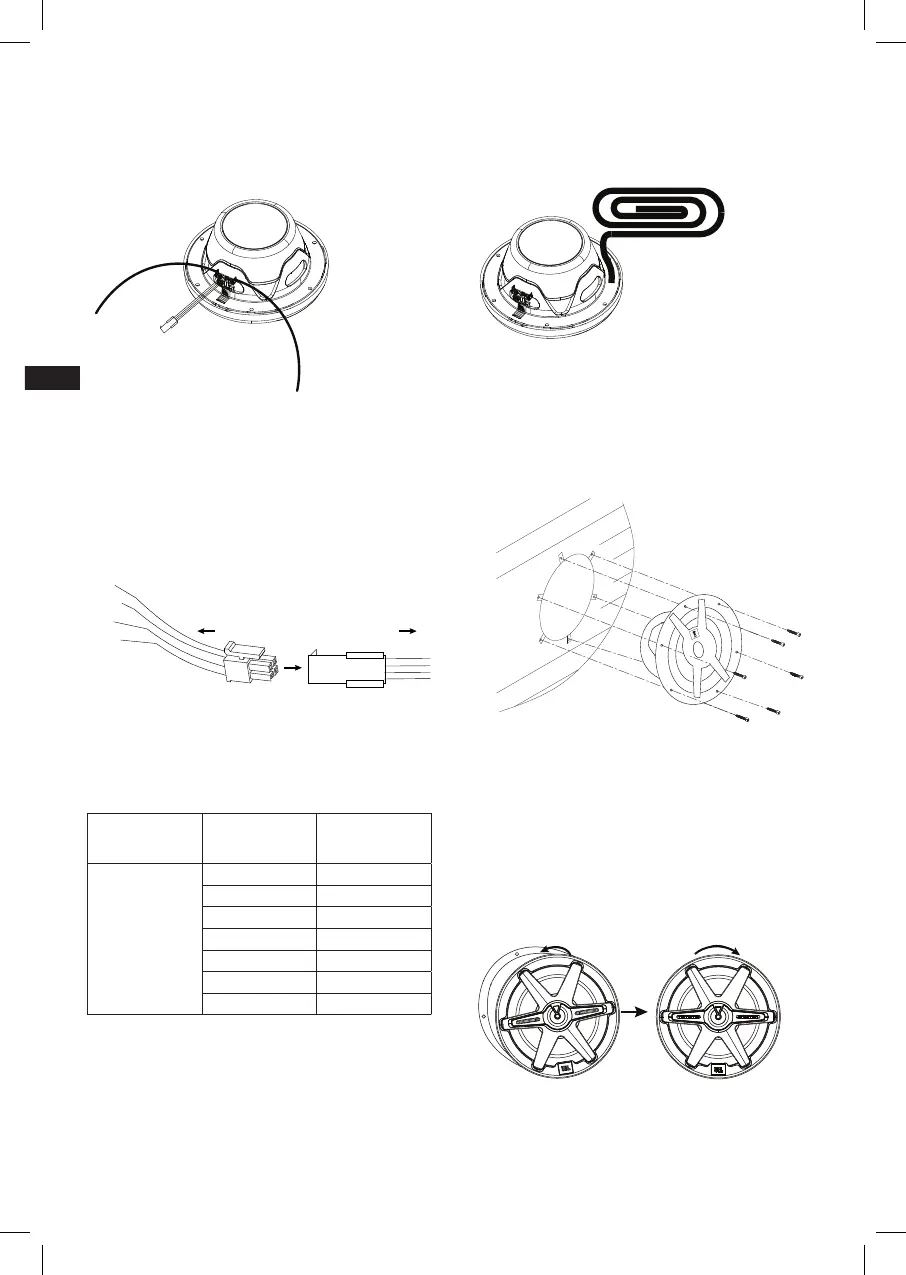

CABLEADO DE SEÑALES DEL
ALTAVOZ
Para enviar señales a los altavoces marinos de JBL, conecta el
cable positivo (+) y el negativo (-) a las salidas correspondientes
del altavoz de tu amplificador o unidad fuente. Ten cuidado de
respetar la polaridad correcta.
+
+
RGB
CABLEADO DE LA LUZ LED DEL
ALTAVOZ
Para alimentación a las luces LED, conecta los cables de calibre
24 de color negro (+), azul, verde y rojo desde el altavoz en el
conector hembra incluido, pase los cables desde el conector
hembra a su fuente de alimentación de 12 voltios compatible
o controlador de luces (se comercializa aparte). Si usas un
controlador separado, asegúrate de conectar cada cable con la
salida correspondiente.
Azul
Verde
Rojo
Negro
A la fuente de
alimentación
Al altavoz
Si vas a conectar los LED directamente a la fuente de
alimentación, puedes elegir el color de los LED conectando el
cable negro al terminal positivo (+) y la conexión adecuada de
cables únicos R, G y B o una combinación de cables al terminal
negativo (-).
Existen 7 colores posibles según la configuración de cableado
que elijas:
Cable conectado
al terminal
positivo (+12 V)
Cable conectado
al terminal
negativo (-)
Color que se
obtiene
Negro
Rojo Rojo
Verde Verde
Azul Azul
Rojo+ Verde Amarillo
Rojo + Azul Morado
Azul + Verde Aguamarina
Rojo + Azul + Verde Blanco
APLICACIÓN DEL SELLO DE
ESPUMA
Para ayudarte a sellar la instalación contra el agua y crear un
sellado acústico hermético, coloca sello de espuma autoadhesivo
al bastidor del altavoz.
MONTAJE DEL ALTAVOZ
1. Usa los tornillos incluidos y la broca para montar el altavoz
en su lugar. Usa los clips rápidos de ser necesario para un
montaje seguro.
NOTA: Es posible que debas perforar nuevos orificios de montaje
para el altavoz en el lugar de montaje. Ten cuidado al cortar y usar
tornillos en fibra de vidrio para no hacer rayas y grietas.
2. Asegúrate de que el adhesivo arriba del altavoz de agudos
con la flecha «TOP» (arriba) esté alineada con la flecha hacia
arriba. Esto garantizará que los terminales del altavoz estén
hacia abajo para permitir que se drene el agua, y que la
orientación de la rejilla sea la correcta. Retire el adhesivo
luego de la instalación del altavoz.
INSTALACIÓN DE LAS REJILLAS
Para colocar la rejilla blanca o gris, colócala en el altavoz con una
ligera inclinación y presiona. Luego gírala de izquierda a derecha unos
grados para bloquearla. Asegúrate de que el logo JBL esté abajo.
