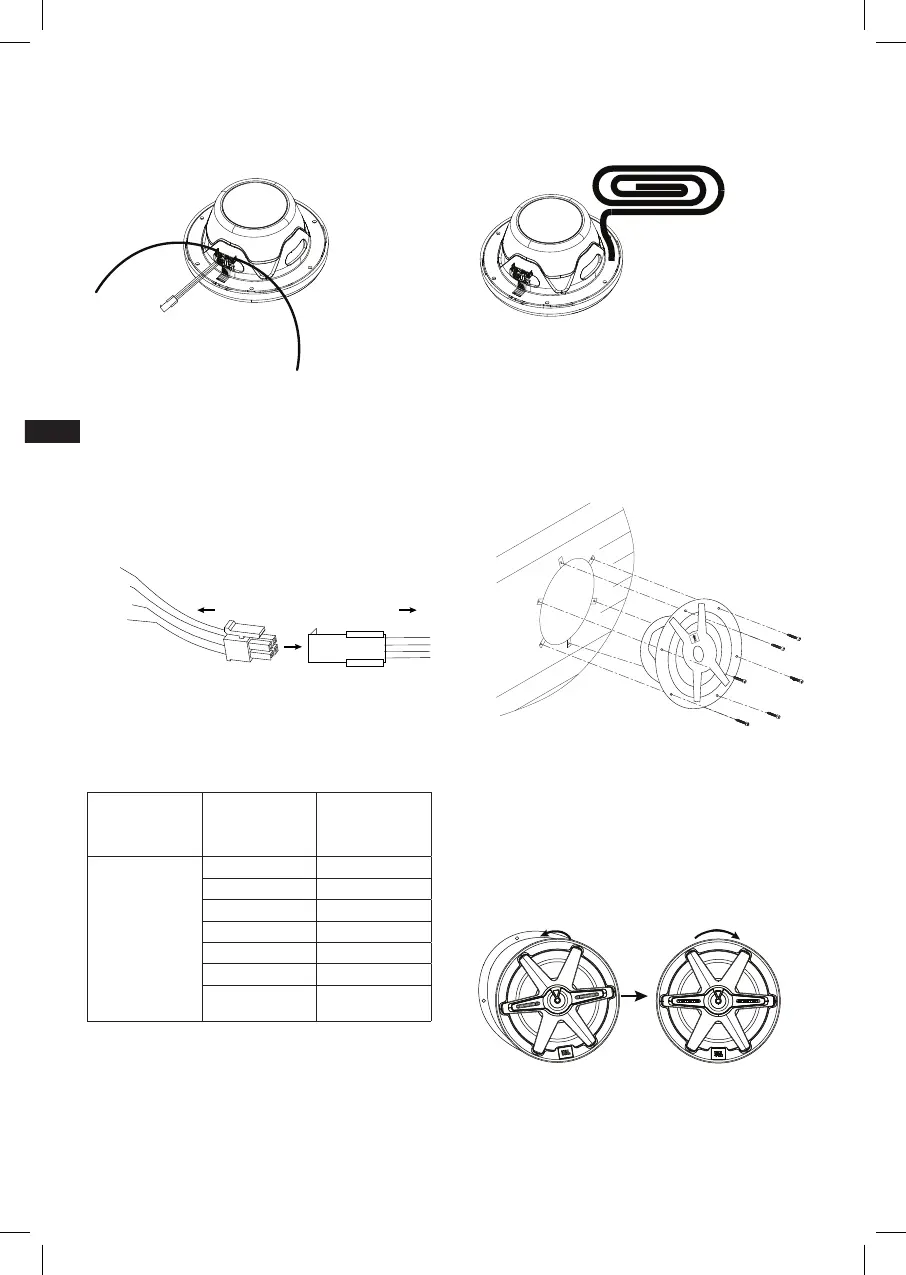

Чтобы подать сигнал на динамик JBL, подключите положительный
(+) и отрицательный (-) провода динамика к соответствующим
выходам динамика вашего источника или усилителя. Соблюдайте
надлежащую полярность.
+
+
RGB
Чтобы обеспечить питание светодиодов, подключите черный (+),
синий, зеленый и красный светодиодные провода калибра 24
от динамика к входящему в комплект разъему-розетке, а затем
проложите провода от разъема-розетки к совместимому источнику
питания на 12 В или световому контроллеру (продается отдельно).
При использовании отдельного контроллера обязательно
подключайте каждый провод к соответствующему выходу.
Синий
Зеленый
Красный
Черный
К источнику
питания
К динамику
При жестком подключении светодиодов непосредственно
к источнику питания вы можете выбрать цвет светодиодов,
подключив черный провод к положительной (+) клемме,
а соответствующий отдельный провод R, G и/или B или их
комбинацию к отрицательной (-) клемме.
Существует 7 возможных цветов, в зависимости от выбранной вами
конфигурации проводки:
,
(+12 )
,
(-)
Черный
Красный Красный
Зеленый Зеленый
Синий Синий
Красный + зеленый Желтый
Красный + синий Фиолетовый
Синий + зеленый Аквамарин
Красный + синий +
зеленый
Белый
Для защиты вашей установки от воды и обеспечения герметичного
акустического уплотнения нанесите самоклеящуюся пенную
прокладку на раму динамика.
1. С помощью прилагаемых винтов и сверла закрепите динамик
на месте. При необходимости используйте входящие в
комплект скоростные зажимы для обеспечения надежного
крепления.
. Возможно, потребуется просверлить новые
отверстия для крепления динамиков в месте установки.
Соблюдайте осторожность при резке и использовании шурупов со
стекловолокном, чтобы избежать царапин и трещин.
2. Убедитесь, что наклейка над твитером со стрелкой и надписью
«ВЕРХ» совмещена со стрелкой вверх. Это обеспечит
направление клемм динамика вниз, что позволит воде стекать
с них, а также правильную ориентацию решетки. Удалите
наклейку после установки динамика.
Чтобы присоединить белую или серую решетку, поместите ее над
динамиком под небольшим углом и прижмите. Затем поверните по
часовой стрелке на несколько градусов, чтобы зафиксировать на
месте. Убедитесь, что логотип JBL находится внизу.
