IMPORTANT : débranchez la borne négative de la batterie (-)
du véhicule avant de commencer l'installation.
• Portez toujours des lunettes de protection pour utiliser des
outils.
• Choisissez un emplacement de montage sûr, sans humidité.
Vérifiez les espaces des deux côtés de la surface de montage
prévue. Veillez à ce que des vis ou des fils ne percent pas
de canalisations de freins, de carburant ou des faisceaux
de câblage, et que le cheminement des fils ne nuira pas à la
sécurité de fonctionnement du véhicule. Soyez prudent lors
des perçages ou des découpes dans la zone de montage.
• Choisissez un emplacement permettant une circulation d'air
suffisante.
• Ne montez pas l'amplificateur avec son radiateur dessous, car
ceci nuit à son refroidissement.
• Montez l'amplificateur de sorte qu'il ne soit pas endommagé
par les pieds des passagers arrière ou le déplacement du
chargement dans le coffre.

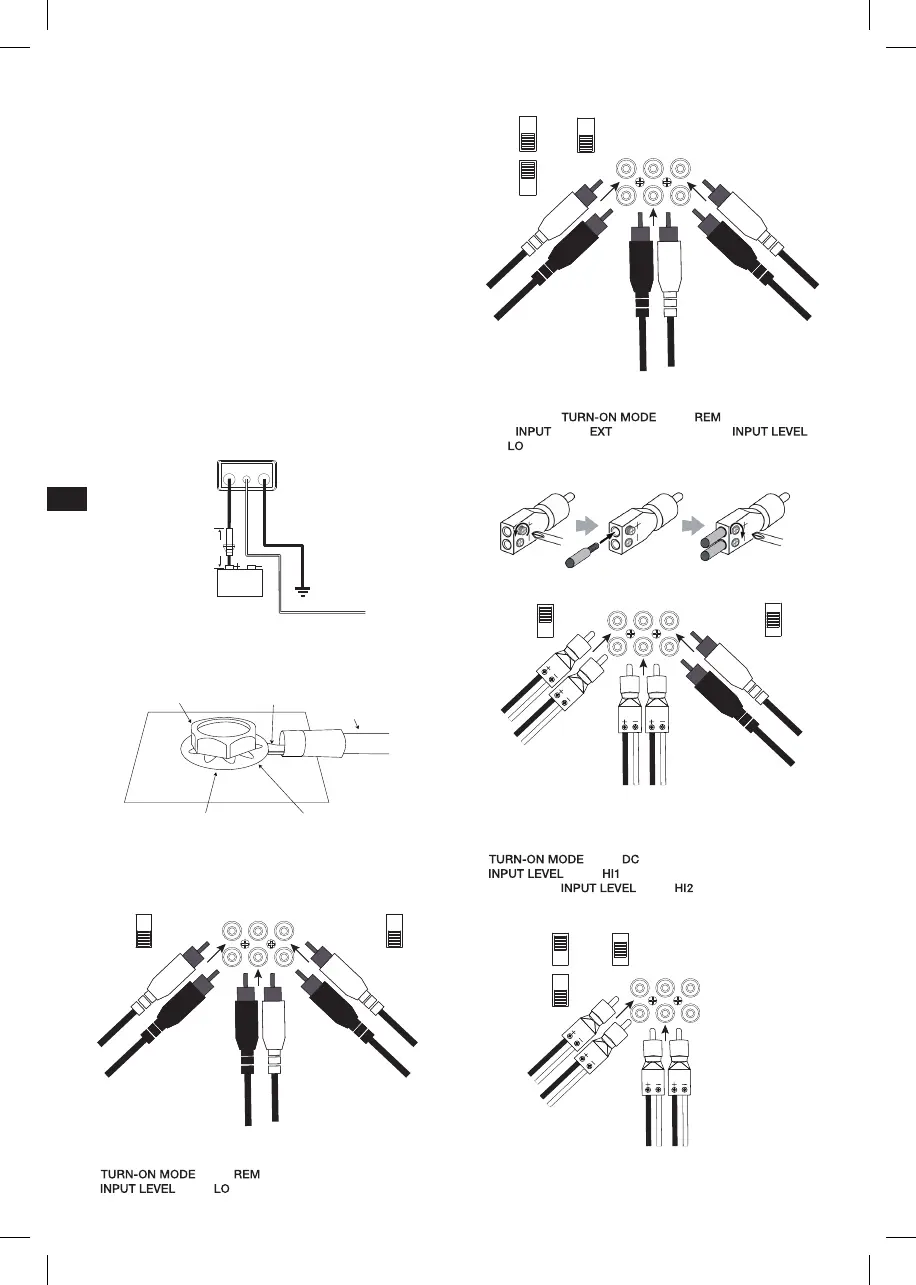

CÂBLAGE DE L'ALIMENTATION ET DE LA
MASSE
Sur l'amplificateur :
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Porte-fusible, fusible
Allumage distant sur sortie REM stéréo de
seconde monde (utilisé uniquement avec des
entrées de signal de niveau bas).
46 cm (18")
Masse du châssis (–)
Batterie
Au point de masse :
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
Vis d'origine Cosse à œil
Fil de masse
Rondelle en étoile
Remarque : retirez la
peinture sous la cosse à œil.
CÂBLAGE DU SIGNAL D'ENTRÉE
SIgnaux de niveau bas du Club A754
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Depuis les sorties stéréo
avant de niveau bas
Depuis les sorties stéréo
arrière de niveau bas
Vers les entrées
de bas niveau
d'un deuxième
amplificateur
optionnel
Remarque : si vous utilisez des signaux de niveau bas et
un fil d'allumage télécommandé, réglez le commutateur
« » sur « » et le commutateur
« » sur « ».
SIgnaux de niveau bas du Club A5055
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Depuis les sorties stéréo
avant de niveau bas
Depuis les sorties stéréo
arrière de niveau bas
Depuis les sorties de
niveau bas de caisson
de basses stéréo
Remarque : lors de l'utilisation de signaux de niveau bas et
du fil d'allumage télécommandé avec le Club A5055, réglez le
commutateur « » sur « », le commutateur
SUB « » sur « », et le commutateur « »
sur « ».
SIgnaux de niveau élevé du Club A754
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Desserrez
les vis
Insérez
les fils
Serrez
les vis
Câbles stéréo de
haut-parleurs avant
Vers les entrées de bas
niveau d'un deuxième
amplificateur optionnel
Câbles stéréo de
haut-parleurs arrière
Remarque : si vous utilisez des signaux de niveau élevé et
un fil d'allumage télécommandé, réglez le commutateur
« » sur « » et le commutateur
« » sur « ». En l'absence de son, basculez le
commutateur « » sur « ».
Signaux d'entrée de niveau du Club A5055
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
Câbles stéréo de
haut-parleurs avant
Câbles stéréo de
haut-parleurs arrière
