VIKTIGT: Koppla från batteriets minuspol (–) innan du påbörjar
installationen.
• Ha alltid skyddsglasögon på dig när du använder verktyg.
• Välj en säker monteringsplats som inte utsätts för fukt.
Kontrollera avståndet på båda sidor av den avsedda
monteringsytan. Var noga med att skruvar eller ledningar inte
gör hål på bromsledningar, bränsleslangar eller elsystem och
att kabeldragningen inte påverkar fordonets säkerhet. Var
försiktig vid borrning eller skärning i monteringsområdet.
• Välj en plats med tillräcklig luftcirkulation.
• Montera inte förstärkaren med kylflänsen riktad nedåt, eftersom
det påverkar kylningen.
• Montera förstärkaren så att den inte skadas av
baksätespassagerarnas fötter eller av last i bagageutrymmet.

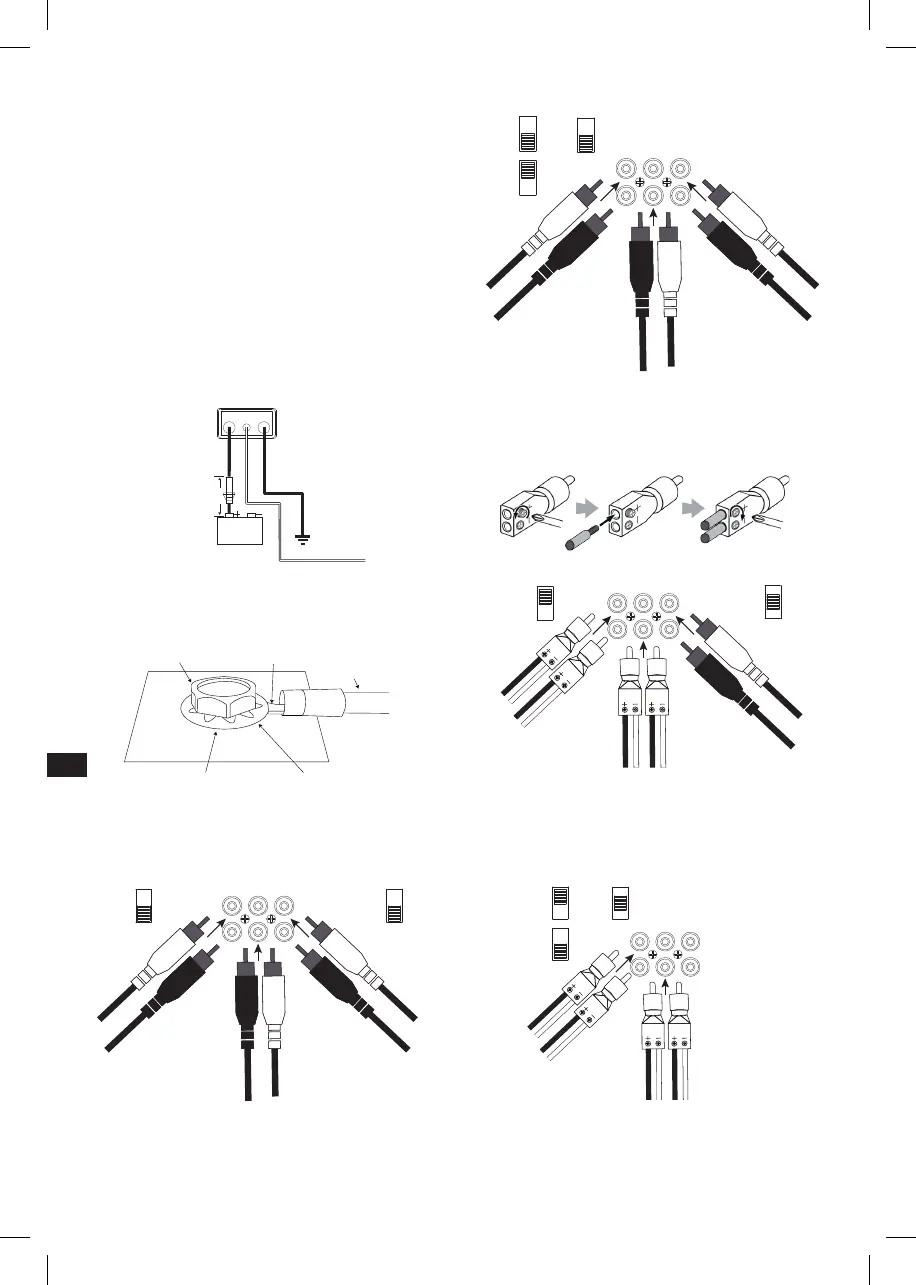

KABELDRAGNING FÖR STRÖM OCH
JORDNING
På förstärkaren:
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Säkringshållare,
säkring
Fjärraktivering av tredjeparts stereo
REM-utgång (används enbart med
lågnivåsignalingångar)
46 cm
Chassijord (–)
Batteri
På jordningsplatsen:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Fabriksmonterad skruv
Ringanslutning
Jordkabel
Stjärnbricka
Observera: Avlägsna eventuell
färg under ringanslutningen
KABLAGE FÖR INGÅNGSSIGNAL
Club A754 lågnivåsignaler
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Från stereons främre
lågnivåutgångar
Från stereo bakre
lågnivåutgångar
För alternativa
ytterligare
förstärkares
lågnivåingångar
Observera: när lågnivåsignaler och fjärrstyrning används, ställ in
”TURN-ON MODE” till ”REM” och ”INPUT LEVEL” till ”LO”.
Club A5055 lågnivåsignaler
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Från stereons främre
lågnivåutgångar
Från stereo bakre
lågnivåutgångar
Från stereosubwoofer
lågnivåutgångar
Observera: när lågnivåsignaler och fjärrstyrning används med
Club A5055, ställ in ”TURN-ON MODE” till ”REM”, SUB ”INPUT”
till ”EXT” och ”INPUT LEVEL” till ”LO”.
Club A754 högnivå signaler
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Lossa
skruvarna
Sätt i
kablarna
Dra åt
skruvarna
Stereons främre
högtalarkablar
Till alternativa
ytterligare förstärkares
lågnivåingångar
Stereons bakre
högtalarkablar
Observera: när högnivåsignaler används, ställ in ”TURN-ON MODE”
till läget ”DC” och ”INPUT LEVEL” till ”HI1”. Om inget ljud hörs,
ändra ”INPUT LEVEL” till ”HI2”.
Club A5055 högnivå ingångssignaler
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
Stereons främre
högtalarkablar
Stereons bakre
högtalarkablar
Observera: när högnivåsignaler används med Club A5055, ställ
in ”TURN-ON MODE” till läget ”DC”, SUB ”INPUT” till ”INT”
och ”INPUT LEVEL” till ”HI1”. Om inget ljud hörs, ändra ”INPUT
LEVEL” till ”HI2”.
