29
Français

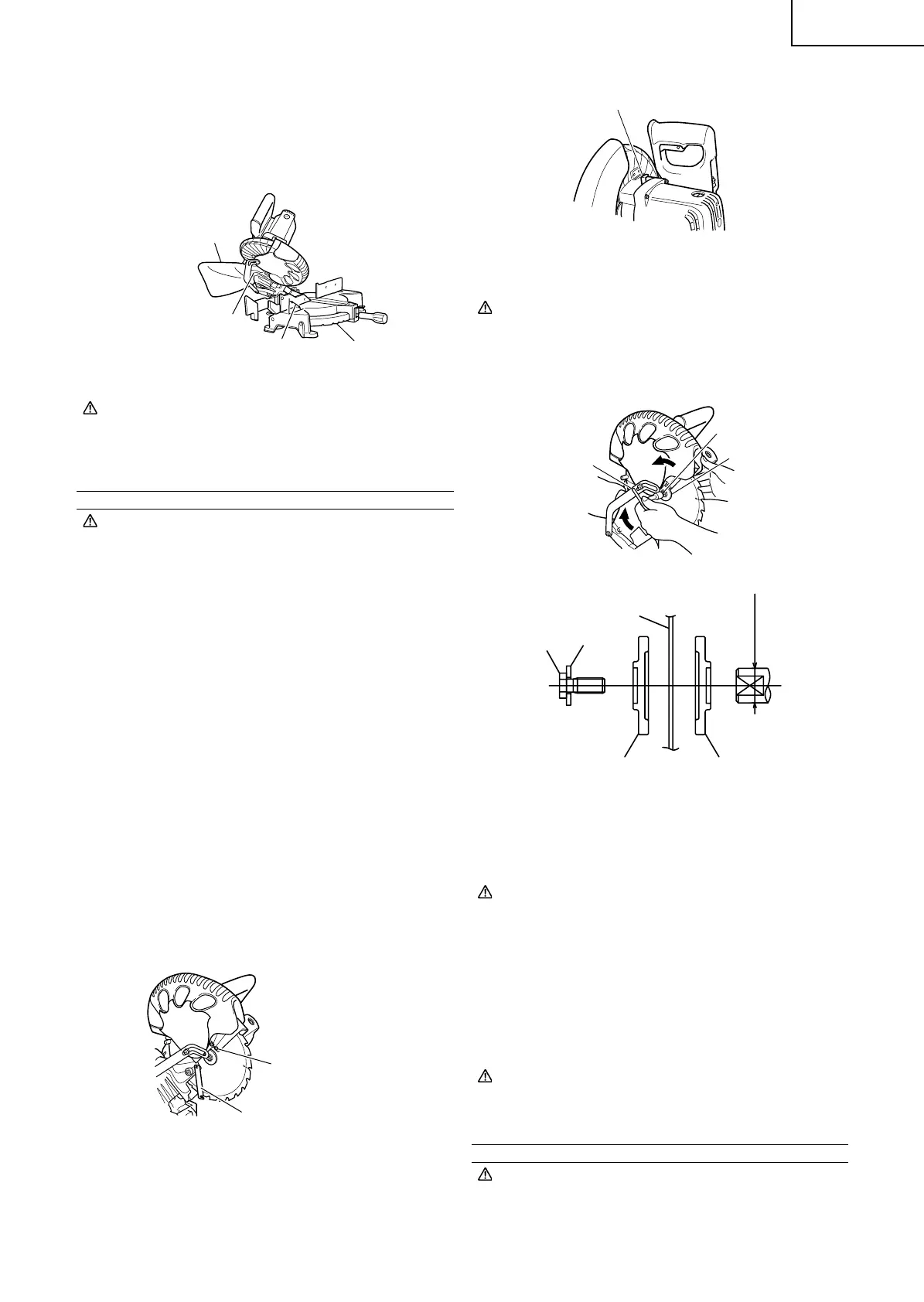

9. Utilisation du sac à copeaux (Accessoire standard)
(1) Si le sac à copeaux est plein, les copeaux sortent du sac quand la
lame tourne. Vérifier le sac à copeaux périodiquement et le vider
avant qu’il ne soit plein.
(2) Lors d’une coupe de biseau ou d’une coupe mixte, fixer le sac à
copeaux à angle droit sur la surface du socle comme indiqué à la
Fig. 32.
Fig. 32
ATTENTION :
Vider le sac à copeaux fréquemment pour éviter que le conduit et le
carter de sécurité ne soient bouchés.
Les copeaux s’accumulent plus rapidement lors d’une coupe de
biseau.
INSTALLATION ET RETRAIT DE LA LAME
AVERTISSEMENT :
*Pour éviter tout risque d’accident ou de blessure, toujours couper
l’interrupteur à gâchette et débrancher la fiche de la prise secteur
avant de retirer ou d’installer la lame.
Si l’on effectue le travail de coupe alors que le boulon n’est pas
suffisamment serré, le boulon risque de se défaire, la lame de se
détacher, et la protection inférieure d’être endommagée, ce qui
peut provoquer des blessures.
Par ailleurs, s’assurer que les boulons sont convenablement serrés
avant de brancher la fiche du cordon d’alimentation sur une prise
secteur.
* Si les boulons sont posés ou déposés en utilisant un outil autre
que la clé à douille de 10mm (accessoire standard), le serrage
peut être excessif ou insuffisant et cela peut provoquer une
blessure.
1. Installation de la lame (Fig. 33-a, Fig. 33-b, Fig. 33-c et Fig. 33-d)
(1) Tourner la protection inférieure (plastique) sur le dessus.
(2) Utiliser le tournevis pour desserrer la vis de 4mm qui fixe le carter
d’axe, puis retirer le carter d’axe.
(3) Engager le verrou d’axe et desserrer le boulon de 10mm avec une
clé à tube (accessoire standard).
Le boulon ayant un filetage à gauche, le tourner vers la droite pour
le desserrer, comme indiqué à la Fig. 33-c.
REMARQUE :
Si le verrou d’axe ne peut pas facilement être engagé pour verrouiller
l’axe, tourner le boulon avec une clé à tube de 10mm (accessoire
standard) tout en appliquant une pression sur le verrou d’axe.
L’axe de la lame est verrouillé quand le verrou d’axe est enfoncé.
(4) Retirer le boulon et la rondelle (D).
Fig. 33-a
Fig. 33-b
(5) Soulever la protection inférieure et monter la lame de scie.
AVERTISSEMENT :
Lors du montage de la lame de scie, s’assurer que la marque de
sens de rotation sur la lame de scie et le sens de rotation sur le
carter d’engrenage (se reporter à la Fig. 1) sont les mêmes.
(6) Nettoyer soigneusement la rondelle (D) et le boulon et les installer
sur l’axe de la lame de scie.
Fig. 33-c
Fig. 33-d
(7) Appuyer sur le verrou d’axe et serrer le boulon en le tournant vers la
gauche à l’aide de la clé fournie comme accessoire standard (clé à
douille de 10mm), comme indiqué à la Fig. 33-c.
ATTENTION :
* Vérifier que le verrou d’axe est revenu en position rentrée après
le retrait ou l’installation de la lame.
* Serrer le boulon de façon qu’il ne se desserre pas pendant le
fonctionnement.
Vérifier que le boulon est solidement vissé avant de mettre l’outil
électrique en marche.
2. Retrait de la lame
Démonter la lame en procédant dans l’ordre inverse de l’installation
décrite au paragraphe 1 ci-dessus. La lame s’enlève facilement si le
carter de sécurité est relevé.
ATTENTION :
Ne jamais tenter d’installer des lames de scie de plus de 10 po.
(255mm) de diamètre. Toujours installer des lames de scie d’un
diamètre égal ou inférieur à 10 po. (255mm).
ENTRETIEN ET INSPECTION
AVERTISSEMENT :
Pour éviter tout risque d’accident ou de blessure, toujours vérifier
que l’interrupteur à gâchette est coupé et que la fiche d’alimentation
est débranchée de la prise secteur avant d’entretenir ou d’inspecter
l’outil.
Boulon
Rondelle
Lame
Rondelle (D)Rondelle (D)
(côté de chanfrein)
5/8 po. (15.9mm)
Sac à copeaux
Conduit
Angle droit Socle
Vis à métaux de 4 mm
Carter d’axe
Verrou d’axe
Rondelle (D)
Clé à douille de
10mm
Boulon de 6mm
02Fre_C10FCH2_US 6/15/07, 19:1029
