39
Español
(2) Después del ajuste, apriete firmemente la tuerca de mariposa y
asegure el sujetador con el perno de mariposa de 6mm (accesorio
opcional). Si el largo del perno de ajuste de altura de 6mm es
insuficiente, coloque debajo una placa delgada. Asegúrese de que
el extremo del perno de ajuste de altura de 6mm no sobresalga del
sujetador.

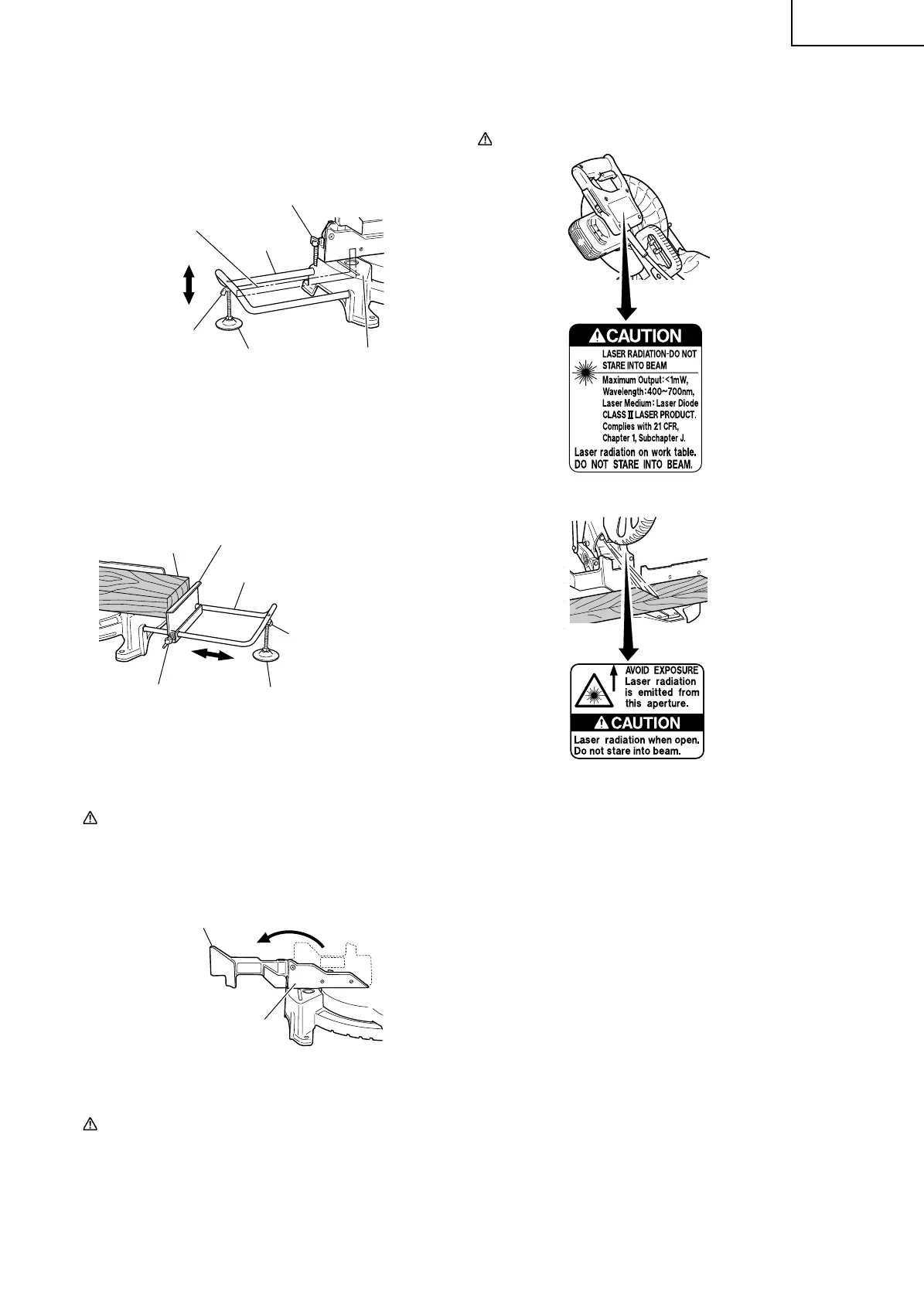

Fig. 9
4. Retén para precisión de corte ... (El retén y el soporte son accesorios
opcionales)
El retén facilita la precisión del corte continuo en longitudes de 11
pulg. a 17-3/4 pulg. (280 a 450mm).
Para instalar el retén, fíjelo al soporte con el perno de mariposa de 6
mm, como se muestra en la Fig. 10.
Fig. 10
5. Confirmación para el uso de la escuadra de guía secundaria (B) ...
(Accesorio estándar)
ADVERTENCIA:
En el caso de corte a bisel izquierdo, gire la escuadra de guía
secundaria (B). Si no puede girarla, entrará en contacto con la hoja
o con alguna parte de la herramienta, y causará lesiones de gravedad
al operador.
Fig. 11
6. Posición de ajuste de la línea de láser (Sólo modelo C10FCH2)
ADVERTENCIA:
* Antes de enchufar la clavija de alimentación en el tomacorriente,
asegúrese de que el cuerpo principal y el marcador láser se
encuentren apagados.
* Durante el ajuste de posición de la línea de láser, preste suma
atención al interruptor de gatillo, ya que la clavija de alimentación
se encuentra enchufada durante la operación. Una activación
involuntaria del interruptor de gatillo hará girar la hoja de sierra,
lo cual podría ocasionar a su vez un accidente inesperado.
* No utilice el marcador láser para otros fines que no sean los
indicados.
PRECAUCIÓN:
Fig. 12
Fig. 13
* Radiación láser: No mire fijamente el haz.
* Radiación láser sobre la mesa de trabajo. No mire fijamente el
haz.
Evite la exposición de los ojos a radiación directa, pues podría
sufrir lesiones.
* No lo desmonte.
* No aplique un impacto fuerte al marcador láser (cuerpo principal
de la herramienta); de lo contrario, no sólo se alterará la posición
de la línea de láser, sino que se producirán daños o se acortará la
vida de servicio del marcador láser.
* Mantenga el marcador láser encendido sólo durante la operación
de corte. Una iluminación prolongada hará que se acorte su vida
de servicio.
* La utilización de controles, ajustes o de procedimientos distintos
de los especificados en la presente podría significar una
exposición peligrosa a la radiación.
NOTA:
* Efectúe el corte haciendo coincidir la línea de tinta con la línea de
láser.
* Cuando la línea de tinta y la línea de láser se encuentran
superpuestas, la intensidad y la tenuidad de la luz cambian,
permitiendo una operación de corte estable debido a que será
posible determinar fácilmente la coincidencia de las líneas. Esto
permitirá reducir al mínimo los errores de corte.
* En operaciones en exteriores o cerca de ventanas, la línea de láser
podría ser difícil de ver debido a la luz del sol. En tales casos,
trasládese a un sitio protegido de la luz del sol.
* No tire con fuerza del cordón provisto detrás de la cabeza del
motor ni enganche su dedo o algún objeto alrededor del mismo;
de lo contrario, el cordón se podría salir y el marcador láser no se
podrá encender.
Perno de mariposa de 6mm
(Accesorio opcional)
Superficie
de la base
Tuerca de mariposa
de 6mm (accesorio
opcional)
Perno de ajuste de la
altura de 6mm
(accesorio opcional)
Soporte
(Accesorio
opcional)
Escuadra
de acero
Pieza de trabajo
Retén (Accesorio opcional)
Perno de mariposa
de 6mm
(accesorio opcional)
Soporte (Accesorio
opcional)
Mueva
Perno de ajuste de la altura
(accesorio opcional)
Tuerca de mariposa de
6mm (accesorio opcional)
Escuadra de guía
secundaria (B)
Escuadra de
quía (B)
03Spa_C10FCH2_US 6/15/07, 19:1139
