APPLICATIONS
Cadres en bois et en aluminium.
PRÉPARATION AVANT L’UTILISATION
Avant de mettre l’outil électrique en service, eff ectuer les préparations suivantes:
1. Retirer tous les matériaux d’emballage qui sont attachés ou connectés à l’outil avant
d’essayer de le faire fonctionner.
2. Installation
11-1/18"
(282 mm)
4 orifi ces de
11/32" (9 mm)
10-1/16" (255.5 mm)
12-7/8"
(327 mm)
Epaisseur de l’établi 1" (25 mm)
Etabli Ecrou de 5/16" (8 mm)
Boulon de 5/16" (8 mm)Socle

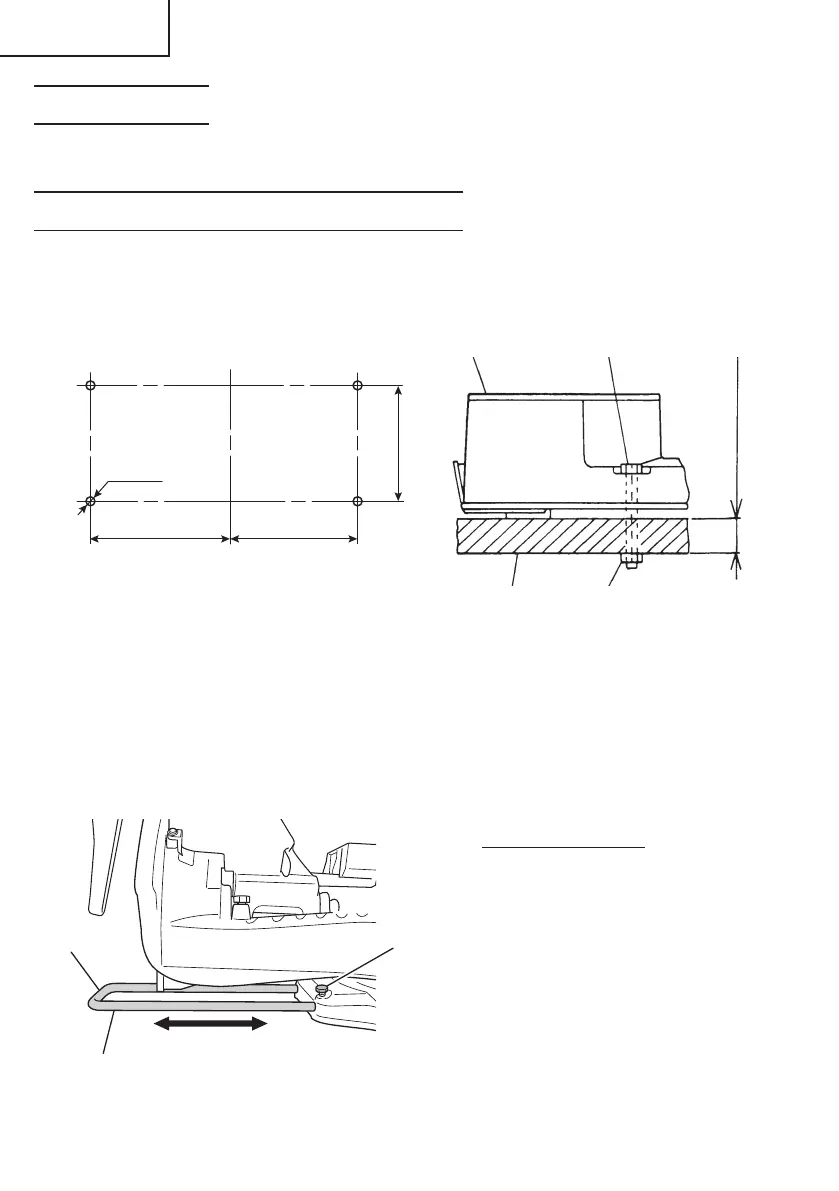

Fig. 4
Fixer l’outil électrique sur un établi horizontal et de niveau conformément à la Fig. 4.
Sélectionner des boulons d’un diamètre 5/16" (8 mm) dont la longueur convient pour
l’épaisseur de l’établi.
La longueur des boulons devra être d’au moins 1-9/16" (40 mm) plus l’épaisseur de l’établi.
Par exemple, utiliser des boulons de 2-9/16" (65 mm) ou plus avec un établi de 1" (25 mm)
d’épaisseur.
Le support (B) fi xé à l’arrière du socle aide à stabiliser l’outil électrique.
Réglage du support
Desserrer le boulon de 6 mm à l’aide de
la clé à douille de 10 mm.
Régler le support jusqu’à ce que sa
surface inférieure soit en contact avec
la surface du banc.
Après le réglage, visser le boulon de
6 mm à fond.
Fig. 5
Boulon
de 6 mm
Déplacer
Régler le support jusqu’à ce que sa surface inférieure
soit en contact avec la surface du banc.
Support
