Hitachi CS 30 SB User Manual

22
Deutsch
(2) Hinterschnitt ( wie in Abb. 27 gezeigt):
Setzen Sie etwa 5 cm oberhalb des horizontalen
Unterschnitts parallel zu diesem einen Hinterschnitt.
Sollte sich die Kette beim Schneiden verklemmen,
stoppen Sie die Säge und benutzen Sie Keile, um sie zu
befreien. Schneiden Sie den Baum nicht vollkommen
durch.
VORSICHT
○ Bäume sollten nicht so gefällt werden, dass dadurch
Personen gefährdet werden, sie eine Stromleitung
treff en, oder Sachschäden anrichten.
○ Stehen Sie unbedingt bergauf im Gelände, da der
Baum wahrscheinlich nach dem Fällen bergab rollen
oder rutschen wird.
Vorsichtsmaßnahme für Schneidearbeit
Greif-/Andruckkraft einer Kettensäge
Halten Sie die Kettensäge immer mit sicherem Griff .
Üben Sie außerdem nicht mehr Kraft auf die Kettensäge
auf als notwendig. Beim Schneiden wird die Ausübung
von zusätzlicher Kraft auf die Kettensäge die
Schnittgeschwindigkeit nicht beschleunigen. Es wird
nur den Motor belasten, die Leistung beeinträchtigen
und den Motor oder das Schwert beschädigen und
Fehlfunktionen verursachen.
Benutzen Sie das Gerät in dem Bereich, in dem die
Sägekette eine vernünftige Geschwindigkeit hat.
Insbesondere wenn die Sägekette aufgrund
übermäßiger Kraftanwendung stoppt (eingeklemmt
wird), kann das eine Verletzung oder einen Ausfall des
Gerätes verursachen.
Kettenfangbolzen
○ Der Kettenfangbolzen sitzt an der Motoreinheit
unterhalb der Kette und hat die Aufgabe, eine gerissene
Kette aufzufangen, so dass sie den Bediener nicht
verletzt.
○ Tauschen Sie die Sägekette, wenn sie abgenutzt ist,
gegen eine neue aus. Hinweise dazu fi nden Sie in
„Montieren (Austauschen) der Sägekette“
SCHÄRFEN DER KETTENKLINGE
WARNUNG
Schalten Sie zur Vermeidung von Unfällen unbedingt
den Schalter aus und ziehen Sie den Stecker aus der
Steckdose.
Tragen Sie außerdem bei der Benutzung von
Kettensägen immer dicke Handschuhe.
HINWEIS
Schärfen Sie die Sägekette und stellen Sie die
Tiefenanzeige auf mittlere Stellung auf dem Schwert,
wenn die Sägekette am Gerätkörper angebracht ist.
Wenn die Schärfe von Sägeketten nachlässt, werden der
Motor und jeder Teil des Gerätkörpers belastet und die
Effi zienz nimmt ab.
Für eine optimale Leistung des Gerätes ist eine häufi ge
Wartung notwendig, um die Sägekette scharf zu halten.
1. Schärfen der Klinge
Die als Zubehör mitgelieferte Rundfeile sollte so an
das Sägeblatt gehalten werden, dass ein Fünftel ihres
Durchmessers über den oberen Rand der Klinge
hinausragt, wie in Abb. 28 gezeigt. Schärfen Sie
die Klingen, indem Sie die Rundfeile wie in Abb. 29
gezeigt in einem Winkel von 30° zum Schwert halten,
und achten Sie dabei darauf, dass die Rundfeile wie
in Abb. 30 gezeigt gerade gehalten wird. Achten
Sie darauf, alle Sägeblätter im gleichen Winkel zu
feilen, sonst wird die Schnitteffi zienz des Werkzeugs
beeinträchtigt sein. Geeignete Winkel zum korrekten
Schärfen der Sägeblätter werden in Abb. 31 gezeigt.
2. Einstellen der Tiefenanzeige
VORSICHT
○ Schleifen Sie den oberen Teil des Befestigungsbandes
des Stoßfängers und das treibende Kettenglied nicht
und verursachen Sie keine Verformung dieser Teile.
○ Das Einstellen von Tiefenanzeigen muss entsprechend
den festgelegten Abmessungen und Formen erfolgen,
sonst kann sich die Gefahr eines Rückstoßes erhöhen,
was Verletzungen verursachen kann.

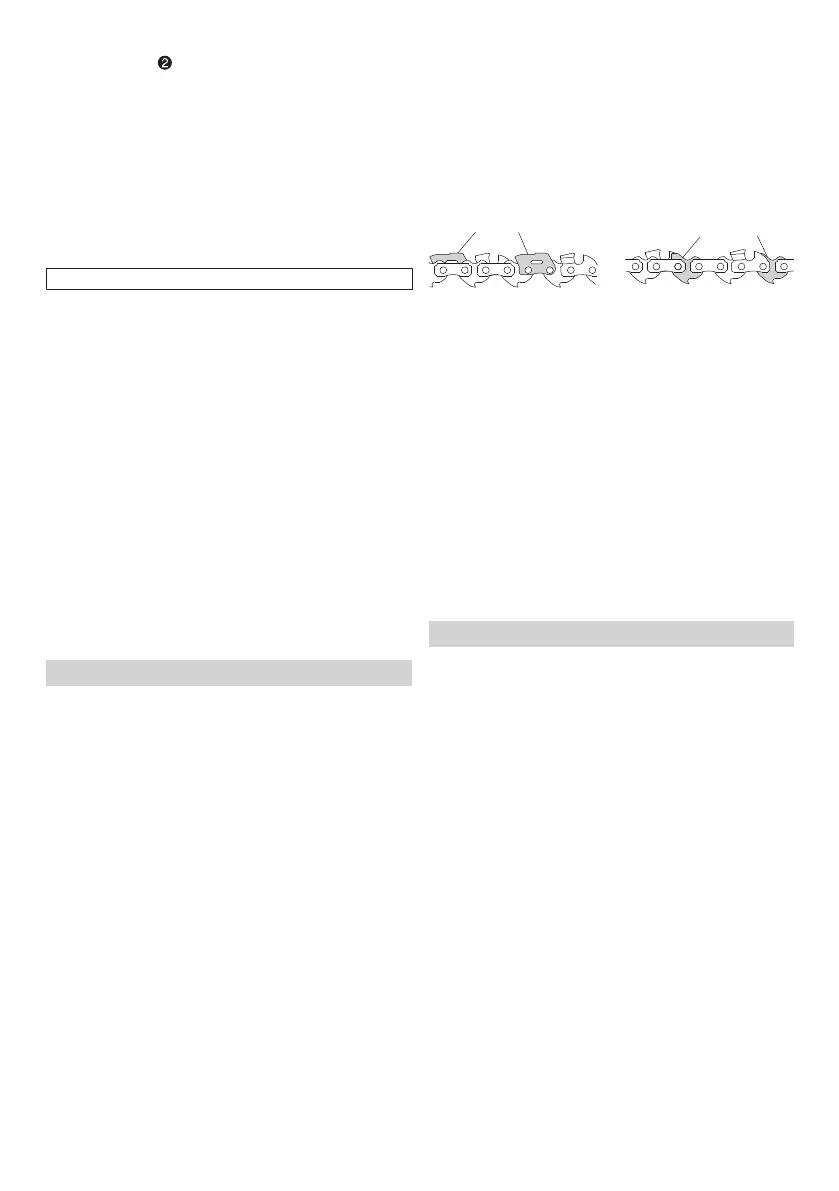

Befestigungband des
Stoßfängers
Treibendes Kettenglied
Tiefenanzeigen sollen alle auf die gleiche Weise
abgeglichen sein, weil sie zum Einstellen der Tiefe auf
die Position benutzt werden, wo das Schneidegerät in
das Holz eintaucht.
Prüfen Sie beim Schärfen der Sägekette die
Tiefenanzeige unbedingt alle zwei oder drei Male.
Bringen Sie einen Tiefenanzeigeverbinder auf der
Sägekette an, lassen Sie die Anzeige sichtbar an
der Auskehlung und benutzen Sie eine Flachfeile,
um den Teil abzuschrägen, der außerhalb
des Tiefenanzeigenverbinders ist. (Abb. 33)
(Tiefenanzeigenverbinder und Flachfeile sind separat
erhältlich.)
Nach dem Abfeilen der Tiefenanzeige runden Sie die
Vorderseite der Tiefenanzeige so ab, wie sie war. (Abb. 34)
Nach dem Schärfen der Sägekette legen Sie diese in
Kettenöl, um die Feilspäne abzuwaschen.
Wenn die Feilspäne nicht entfernt werden, werden sich
die Sägekette und das Schwert bei Gebrauch rasch
abnutzen.
WARTUNG UND INSPEKTION
Führen Sie nach der Arbeit eine Inspektion und Wartung
jedes Teils durch, bevor Sie das Gerät wegräumen.
WARNUNG
Schalten Sie bei Wartungs- und Kontrollarbeiten
unbedingt das Gerät aus und ziehen Sie den Stecker
aus der Steckdose.
1. Inspektion von Sägeketten
○ Inspizieren Sie die Sägekette gelegentlich. Tauschen
Sie sie, falls Anomalien vorhanden sind, gegen eine
neue aus. Hinweise dazu fi nden Sie in „Montieren
(Austauschen) der Sägekette“.
○ Prüfen Sie die Spannung der Sägekette und überprüfen
Sie, ob sie korrekt angezogen ist.
○ Stellen Sie die Benutzung des Gerätes ein, wenn die
Sägekette stumpf wird, und schärfen Sie sie wie in
„Schärfen der Kettenklinge“ beschrieben.
○ Schmieren Sie die Sägekette und das Schwert nach
Gebrauch sorgfältig, um sie vor Rost zu schützen.
VORSICHT
Tragen Sie Handschuhe, um Verletzungen bei der
Handhabung einer Sägekette zu vermeiden.
2. Reinigung des Kettenschutzes (Abb. 35)
Reinigen Sie das Innere der Teile von darin
verbliebenem Sägemehl.
HINWEIS
Das Verfahren zum Reinigen von seitlicher Abdeckung,
Bremsenbandkammer, Kettenölausguss und Schwert
fi nden Sie unter „Montieren (Austauschen) der
Sägekette“ und unter Die Sägekette abnehmen.
0000BookCS30SB.indb220000BookCS30SB.indb22 2015/03/1317:18:452015/03/1317:18:45
