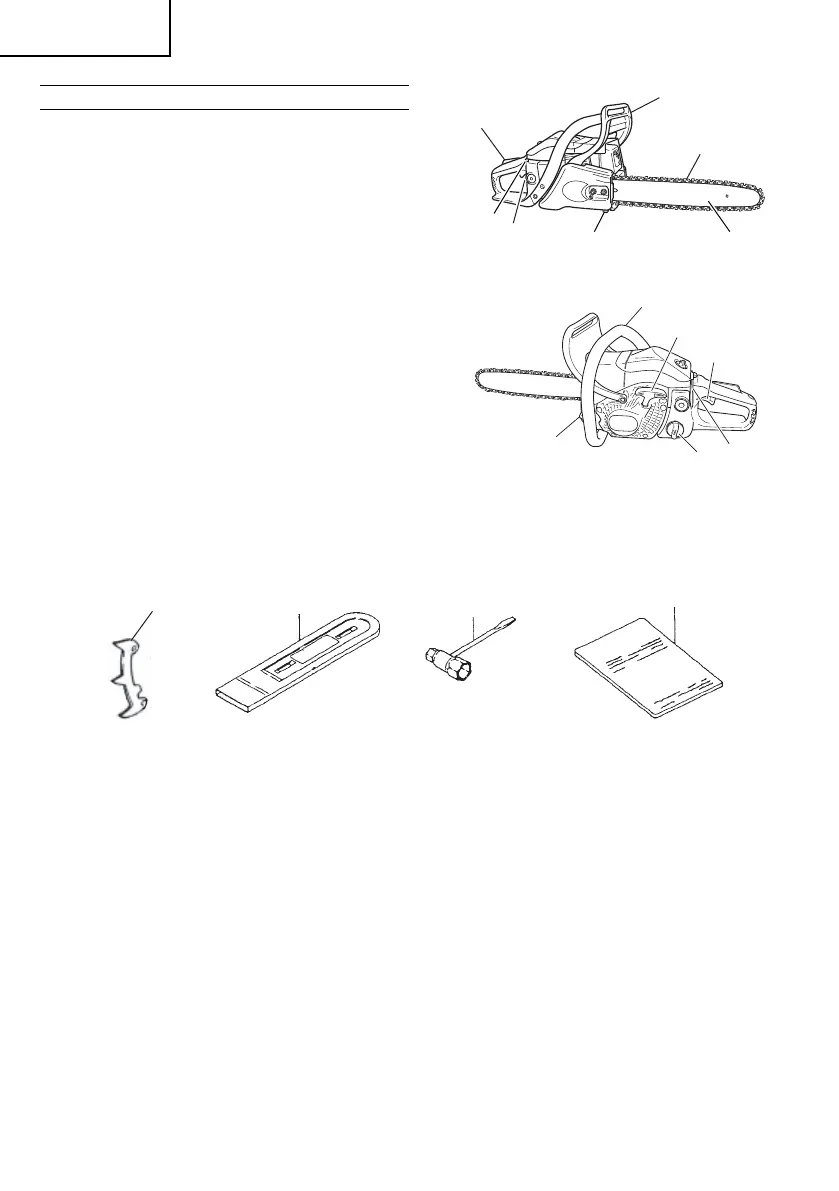

TEILEBEZEICHNUNGEN
1. Gashebel: Dieser mit dem Finger betätigte Hebel regelt die
Motordrehzahl.
2. Gashebelsperre (Sicherheitshebel): Diese Vorrichtung
verhindert bis zur Entriegelung der Sperre mit der Hand eine
unbeabsichtigte Betätigung des Gashebels.
3. Zündschalter: Ermöglicht Starten und Stoppen des Motors.
4. Öltankdeckel: Verschließt den Öltank.
5. Zugstarter: Der Motor wird durch Ziehen des
Griff es gestartet.
6. Vorderer Griff : Der Griff am vorderen Te il des Motorgehäuses.
7. Kraftstoff tankdeckel: Verschließt den Kraftstoff tank.
8. Choke-Knopf: Vorrichtung zum Anreichern des Kraftstoff -Luft-
Gemischs im Vergaser, die den Kaltstart erleichtert.
9. Startpumpe; Starthilfevorrichtung, die die Kraftstoff menge
erhöht.
10. Führungsschiene: Dieses
Tei l hält und führt die Sägekette.
11. Sägekette: Die als Schneidwerkzeug dienende Kette.
12. Kettenbremse (vorderer Handschutz): Vorrichtung zum Stoppen
bzw. Arretieren der Kette.
13. Krallenanschlag: Eine Vorrichtung, die am Stamm angesetzt als
Drehpunkt dient.
14. Kettenfangbolzen: Vorrichtung zum Auff angen der Kette, wenn
diese reißen oder von der Schiene
springen sollte.
15. Kettenschutz: Wird bei Nichtgebrauch zum Schutz über die
Führungsschiene und Kette geschoben.
16. Kombischlüssel: Werkzeug für den Aus- und Einbau der
Zündkerze sowie zum Spannen der Kette.
17. Bedienungsanleitung: Gehört zum Lieferumfang des Geräts.
Sie sollte vor der Inbetriebnahme gelesen und danach zum
späteren Nachschlagen gut aufbewahrt werden.
15
16
17
13
12
11
10
14
8
2
9
6
5
1
3
7
4
