26
Français
UTILISATION
PRECAUTION
Pour éviter tout risque d’accident, bien couper le contact et débrancher la fiche de la
prise secteur lors de l’installation ou du retrait des mèches et des autres pièces. Il
faudra également couper le contact lors d’une interruption de travail et lorsque le
travail est terminé.
1.
Fonctionnement de l’interrupteur
䡬 Quand on tire sur la gâchette, l’outil se met
à tourner. Quand on relâche la gâchette,
l’outil s’arrête.
䡬 Il est possible de régler la vitesse de rotation
de la perceuse en faisant varier la pression
sur la gâchette. La vitesse est lente quand
on tire légèrement sur la gâchette, et elle
augmente quand on tire davantage sur la
gâchette.
䡬 La vitesse de rotation souhaitée peut être
préréglée avec la molette de commande de
la vitesse.
Tourner la molette de commande de la
vitesse dans le sens des aiguilles d’une
montre pour augmenter la vitesse et dans
le sens contraire pour réduire la vitesse. (Fig.
9)
䡬 Si l’on tire sur la gâchette et qu’on appuie
sur la butée, l’outil continue à tourner tout
seul, ce qui est pratique pour un travail
continu. Pour arrêter l’outil, déconnecter la
butée en tirant à nouveau sur la gâchette.
2. Perçage
䡬 Pour percer des trous, démarrer la perceuse lentement, et augmenter progressivement
la vitesse à mesure que l’on perce.
䡬 Toujours appuyer sur la mèche en ligne droite. Appuyer suffisamment pour que la
perceuse perce, mais pas trop car cela pourrait caler le moteur ou tordre la mèche.
䡬 Pour minimiser le calage ou la rupture de la mèche dans la pièce, réduire la pression
sur la perceuse et dégager la mèche lorsqu’on arrive vers la fin du trou.
䡬 Si la perceuse cale, relâcher immédiatement la gâchette, sortir la mèche de la pièce et
recommencer. Ne pas appuyer de façon répétée sur la gâchette pour redémarrer une
perceuse qui a calé. Cela pourrait endommager la perceuse.
䡬 Plus le diamètre de la mèche est grand, plus la force de réaction sur le bras est forte.
Faire attention à ne pas perdre le contrôle de la perceuse à cause de cette force de
réaction.
Pour garder un bon contrôle de l’outil, se tenir bien en équilibre, utiliser la poignée
latérale, tenir la perceuse fermement des deux mains, et veiller à ce que la mèche soit
perpendiculaire à la pièce dans laquelle on effectue le perçage.

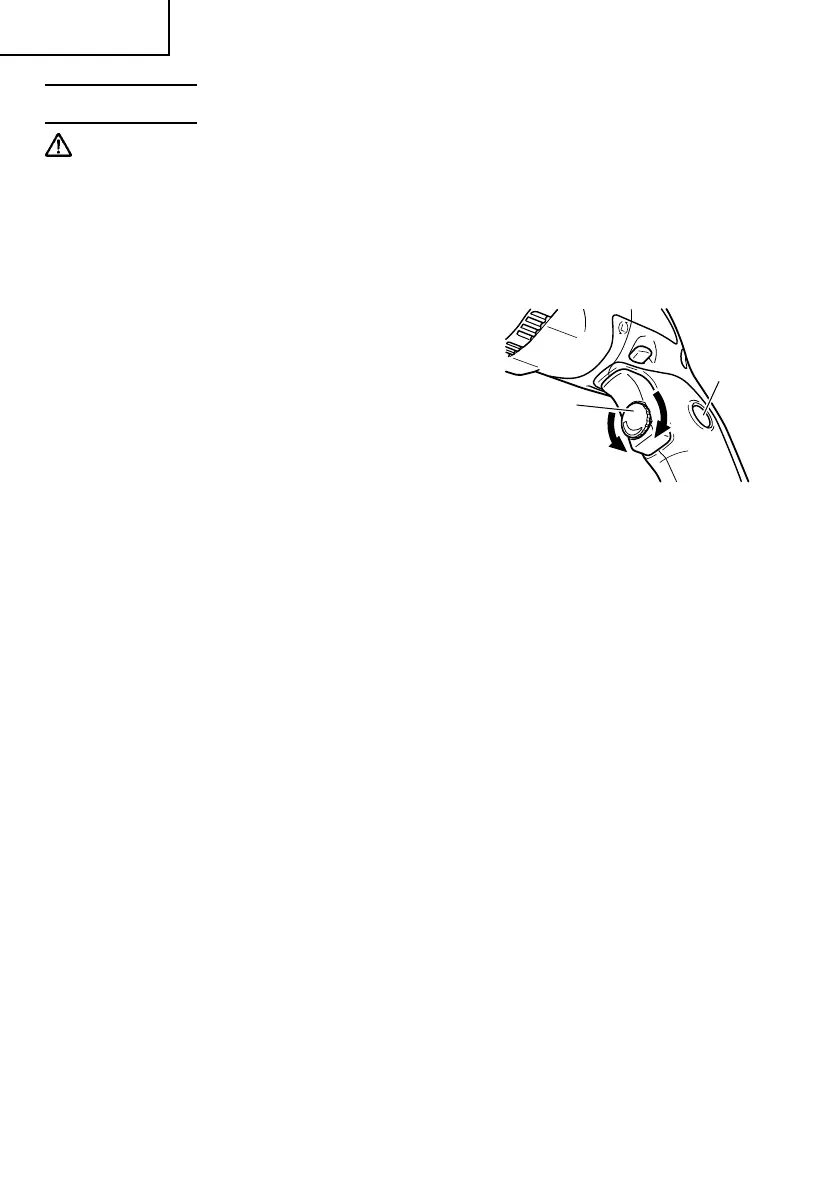

Fig. 9
Molette de
commande de
la vitesse
Vitesse
élevée
Petite vitesse
Butée
