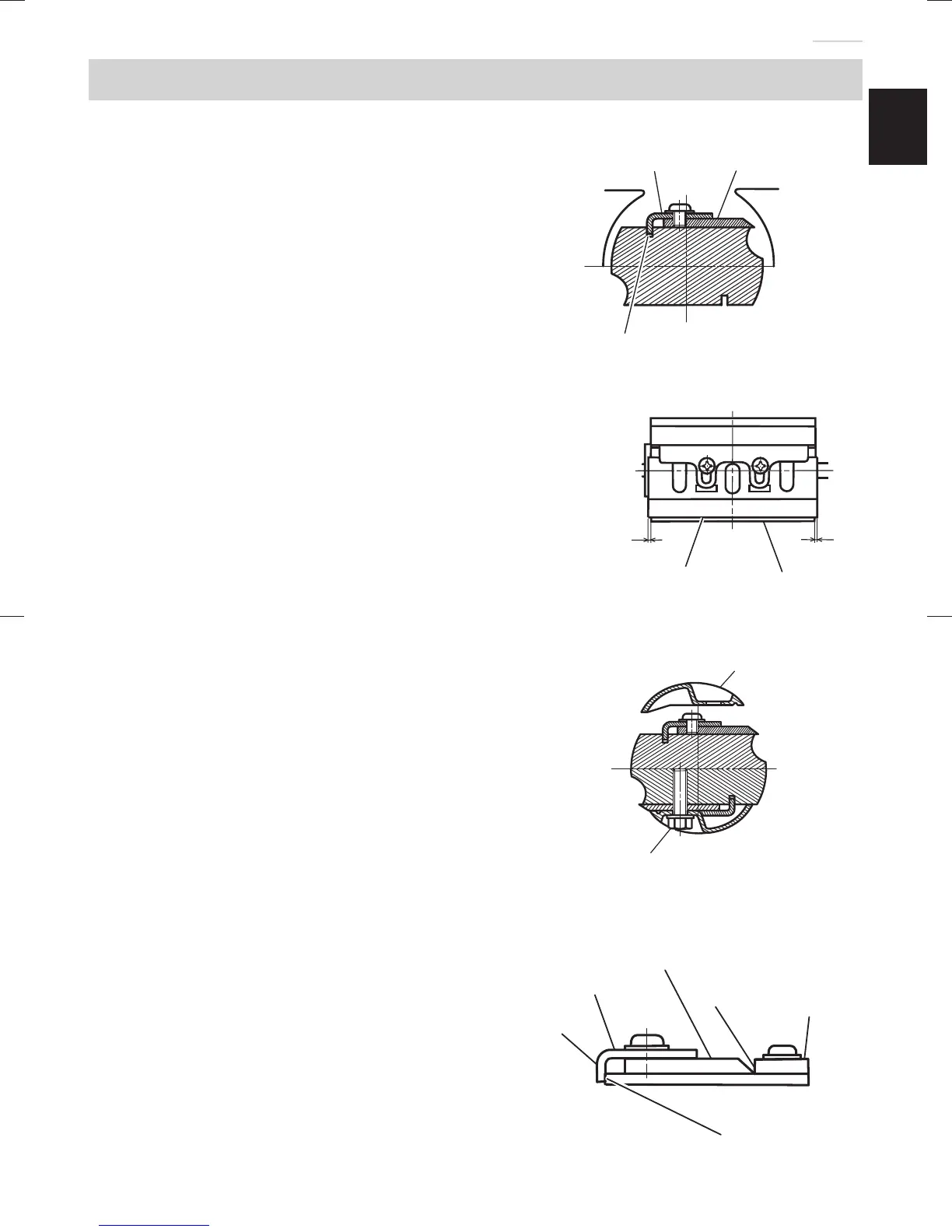

刀刃的装卸及刀刃高度之调整 (适用于反复磨锋型刀刃)
1. 刀刃的拆卸
(1) 如图15 所示，用附带的套筒扳手松开
用于固定刀刃的 3 个螺栓并卸下刀架。
(2) 如图16 所示，按箭头方向滑动刀刃并
将其卸下。
注意！
注意，拆卸时勿伤着您的手指。
2. 刀刃的安装
注意！
在安装前，请彻底擦除刀刃上附着的
碎屑。
(1) 将安装在刀刃上的定位板 (A) 的转动
部份插入位于刀刃座平坦部份的槽中
(见图 19，22)。安上刀刃，使刀刃的
两面均从刀刃座的边缘伸出约 1 mm
(见图 23)。
(2) 如图24 所示，将刀架置于已完成的组
件之上，并用 3 根螺栓固定之。务请
拧紧螺栓。
(3) 向上转动刀刃座，对其反侧也请按相
同方法进行设置。
3. 刀刃高度的调整
(1) 松开固定刀刃和定位板 (A) 的 2 颗螺
钉。
(2) 请一面将刀刃缘调至定位规的墙面 a，
一面将定位板 (A) 的转动面按至墙
面 b。然后，拧紧 2 颗螺钉固定之 (见
图 17，25)。
1 mm1 mm
刀刃 (可反复磨锋型)
刀刃座
图23
定位板 (A)
刀刃
(可反复磨锋型)
图22
槽
刀架
螺栓
图24
转动面
定位板 (A)
刀刃 (可反复磨锋型)
墙面 a
定位规
墙面
b
图25
