TERMOSTATOS DIGITALES THE DIGITAL ROUND™ T8775A, C NO PROGRAMABLES
XX-XXXX—X 2
69-1677ES 2
Ubicación
Instale el termostato aproximadamente a 1.5 m (5
pies) por arriba del suelo, en un área con buena
circulación de aire a temperatura media. No instale
el termostato donde pueda verse afectado por:
— Corrientes de aire o puntos ciegos detrás de las
puertas y en las esquinas.
— Aire caliente o frío proveniente de conductos.
— Calor radiante del sol o de otros aparatos.
— Tubos y chimeneas ocultos.
— Áreas sin calefacción (sin enfriamiento) como
un muro exterior detrás del termostato.
Cómo montar la placa de fijación al
muro
Monte la placa de fijación del T8775A, C con los
tornillos incluidos. Vea la Figura 1.

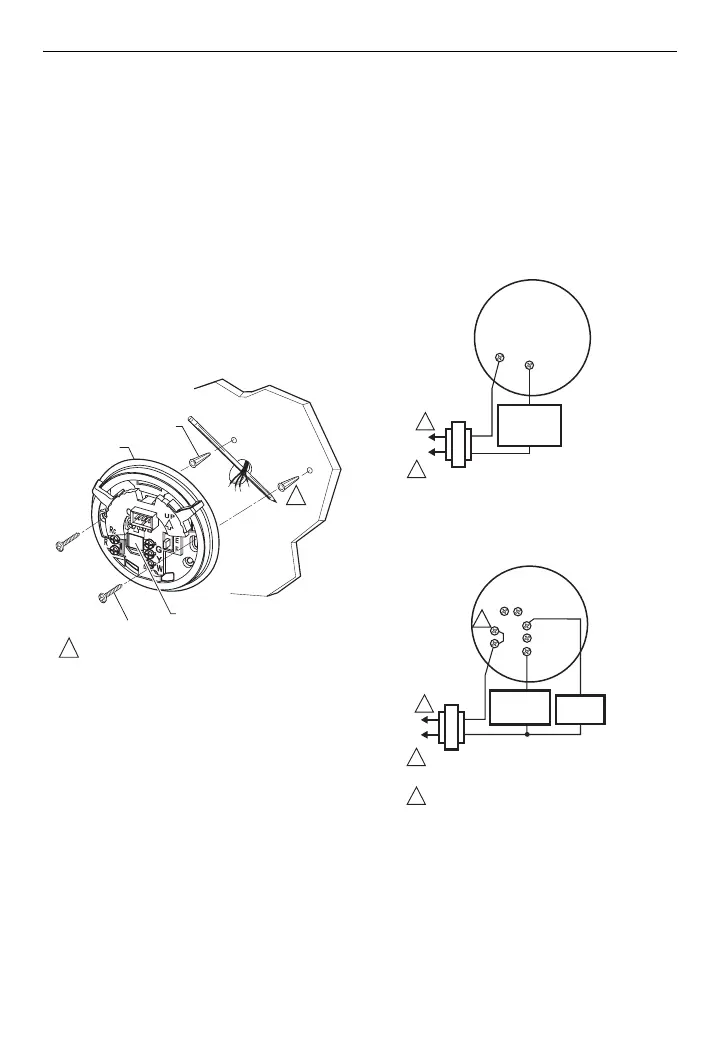

Figura. 1. Cómo montar la placa de
fijación al muro.
Cableado
IMPORTANTE
Utilice alambre calibre 18 para cablear los
termostatos T8775A, C.
Todo el cableado debe cumplir con los códigos y
reglamentos eléctricos locales. Desconecte la
fuente de alimentación para prevenir una descarga
eléctrica o daños al equipo.
Consulte las Figuras 2 a 6 para ver las conexiones
de cableado típicas.
Figura. 2. Conexión típica del termostato T8775A en un
sistema exclusivamente de calefacción.
Figura. 3. Conexión típica del termostato T8775C en un
sistema exclusivamente de calefacción con ventilador.
M19499
ANCLAS DE PARED (2)
ORIFICIO PARA EL CABLEADO
PLACA DE
MONTAJE
TORNILLO DE 1 PULGADA (2)
1 CUANDO USE ANCLAS DE PARED PERFORE HAGA
ORIFICIOS DE 3/16 PULGADA PARA TABLARROCA Y
ORIFICIOS DE 7/32 PULGADA PARA YESO
1
FUENTE DE ALIMENTACIÓN. INCLUYA MEDIOS D
DESCONEXIÓN Y PROTECCIÓN CONTRA
SOBRECARGAS SEGÚN SE REQUIERA.
W
R
M19513
1
1
RELEVADOR DE
CALEFACCIÓN
O BOBINA
DE VÁLVULA
M1951
1 FUENTE DE ALIMENTACIÓN. INCLUYA MEDIOS
DE DESCONEXIÓN Y PROTECCIÓN CONTRA
SOBRECARGAS SEGÚN SE REQUIERA.
2 PUENTE INSTALADO EN FÁBRICA.
1
2
W
R
Rc
B
O
Y
G
RELEVADOR DE
CALEFACCIÓN
O BOBINA DE
VÁLVULA
RELEVADOR
DEL
VENTILADOR
