Honeywell T8775A Installation Instructions

TERMOSTATOS DIGITALES THE DIGITAL ROUND™ T8775A, C NO PROGRAMABLES
XX-XXXX—X 4
69-1677ES 4
CONFIGURE EL TERMOSTATO
A SU GUSTO
Cómo ajustar el interruptor de
combustible (sólo T8775C)
El interruptor de combustible se ajusta en la fábrica
en la posición F. Vea la Figura 7. Este es el ajuste
correcto para sistemas de gas o de petróleo. Si el
termostato T8775C se va a instalar en un sistema de
calefacción eléctrica o en una bomba de calor, ajuste
el interruptor en la posición E. El ajuste E permite que
el ventilador se encienda de inmediato con el sistema
de calefacción, en un sistema en el que se tenga
conectada la terminal G.

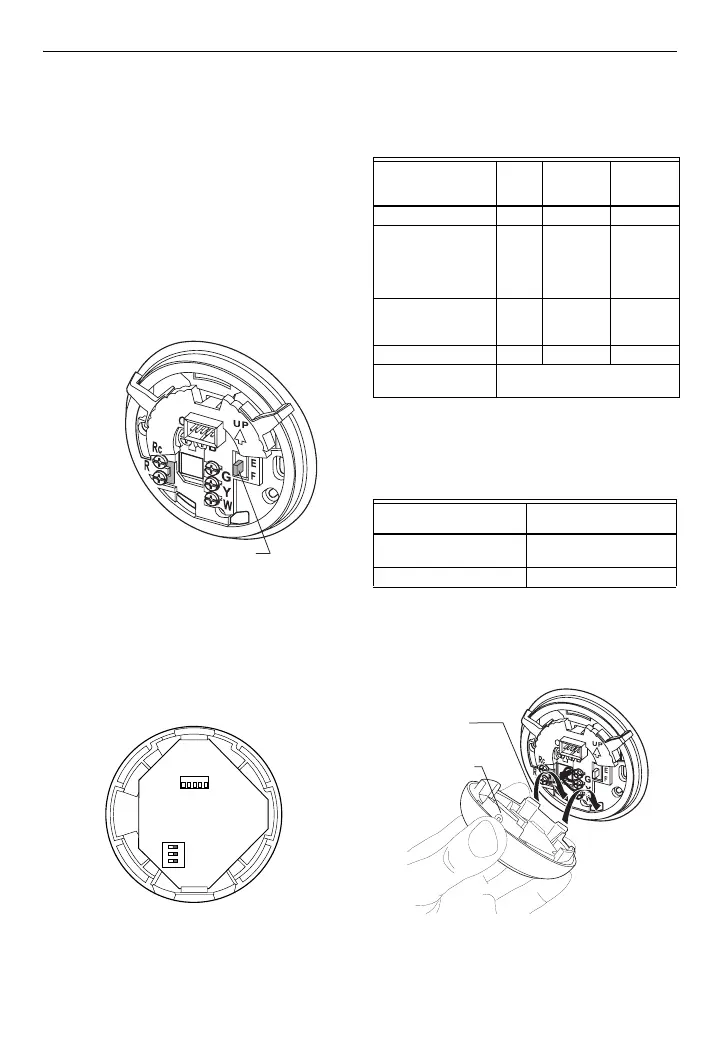

Figura. 7. Interruptor de combustible.
Interruptor DIP
Para ajustar la razón del ciclo de calor o la indicación
de grados Fahrenheit/Celsius, localice el interruptor
DIP 1, 2 y 3 en la parte trasera del termostato. Vea la
Figura 8.
Figura. 8. Interruptor DIP.
Ajuste la razón del ciclo de calor
Utilice los interruptores DIP 1 y 2 para ajustar la razón
del ciclo de calor. Vea la Tabla 1.
Tabla 1. Razón del ciclo de calor.
Indicación de grados Fahrenheit/Celsius
Utilice el interruptor DIP 3 para ajustar la indicación
de la temperatura deseada. Vea la Tabla 2.
Tabla 2. Indicación de la temperatura.
Montaje del termostato a la placa de
fijación
Figura. 9. Montaje del termostato a
la placa de fijación.
M1949
7
INTERRUPTOR DE COMBUSTIBLE
ON
1 2 3
M19567
Sistema de
calefacción
Ciclos
por
hora
Interruptor
DIP 1
Interruptor
DIP 2
Vapor, gravedad 1 Encendido Encendido
Aire caliente de alta
eficiencia (Eficiencia
mayor de 90 %),
agua caliente, bomba
de calor
3 Apagado Encendido
Aire cálido de gas o
petróleo (ajuste de
fábrica)
6 Apagado Apagado
Aire cálido eléctrico 9 Encendido Apagado
Calor radiante en el
piso
Verifique la razón del ciclo
recomendada por el fabricante.
Pantalla de grados
Fahrenheit/Celsius Interruptor DIP 3
Fahrenheit (ajuste de
fábrica)
Apagado
Celsius Encendido
M19498
ENGANCHELAS LENGÜETAS
Q
UE SE ENCUENTRAN EN
L
A PARTE INFERIOR DEL
T
ERMOSTATO Y LA PLACA
D
E MONTAJE
P
RESIONE EL BORDE
S
UPERIOR DE LA CAJA
A
L SUJETADOR
