Câble neutre (ls noirs)
FR
FIXATION DES SOLENOIDES
Le NODE-100 est livré avec un solénoïde connecté au programmateur.
Le NODE-100-LS ne comprend pas de solénoïde. Les programmateurs
à plusieurs stations NODE-200, NODE-400 et NODE-600 peuvent
activer respectivement deux, quatre ou six solénoïdes. Les solénoïdes à
impulsion CC de Hunter (référence 458200) peuvent être facilement
installés sur toutes les électrovannes Hunter en plastique.
REMARQUE: Utilisez des solénoïdes à impulsion
CC fonctionnant à 9-11 V c.c. Les solénoïdes 24 V
c.a. ne fonctionneront pas avec le NODE.

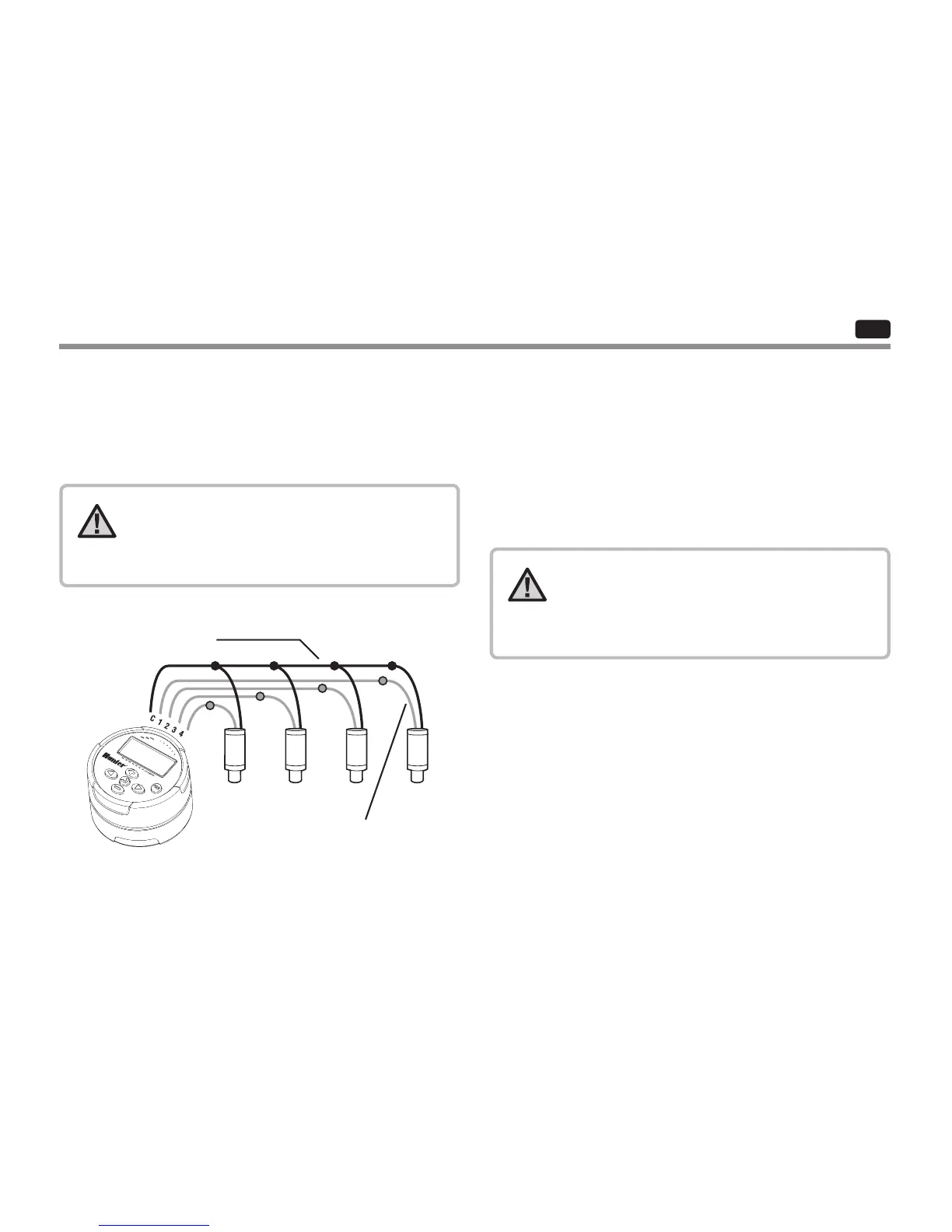

Câblage des solénoïdes à impulsion au NODE
1. Attachez les ls noirs de chaque solénoïde au seul câble neutre
(lnoir) en provenance du NODE. Réalisez toutes les connexions
àl'aide de connecteurs étanches.
2. Attachez un l rouge de chaque solénoïde au câble de la station
correspondante (l rouge) en provenance du NODE. Les numéros
de station gurent sur la face du NODE. Réalisez toutes les
connexions àl'aide de connecteurs étanches.
REMARQUE: La longueur maximale des câbles
entre le solénoïde et le NODE est le 30m (100') à
l'aide d'un l de calibre 1mm (18 AWG) au
minimum.
Câble de station (ls rouges)
5
