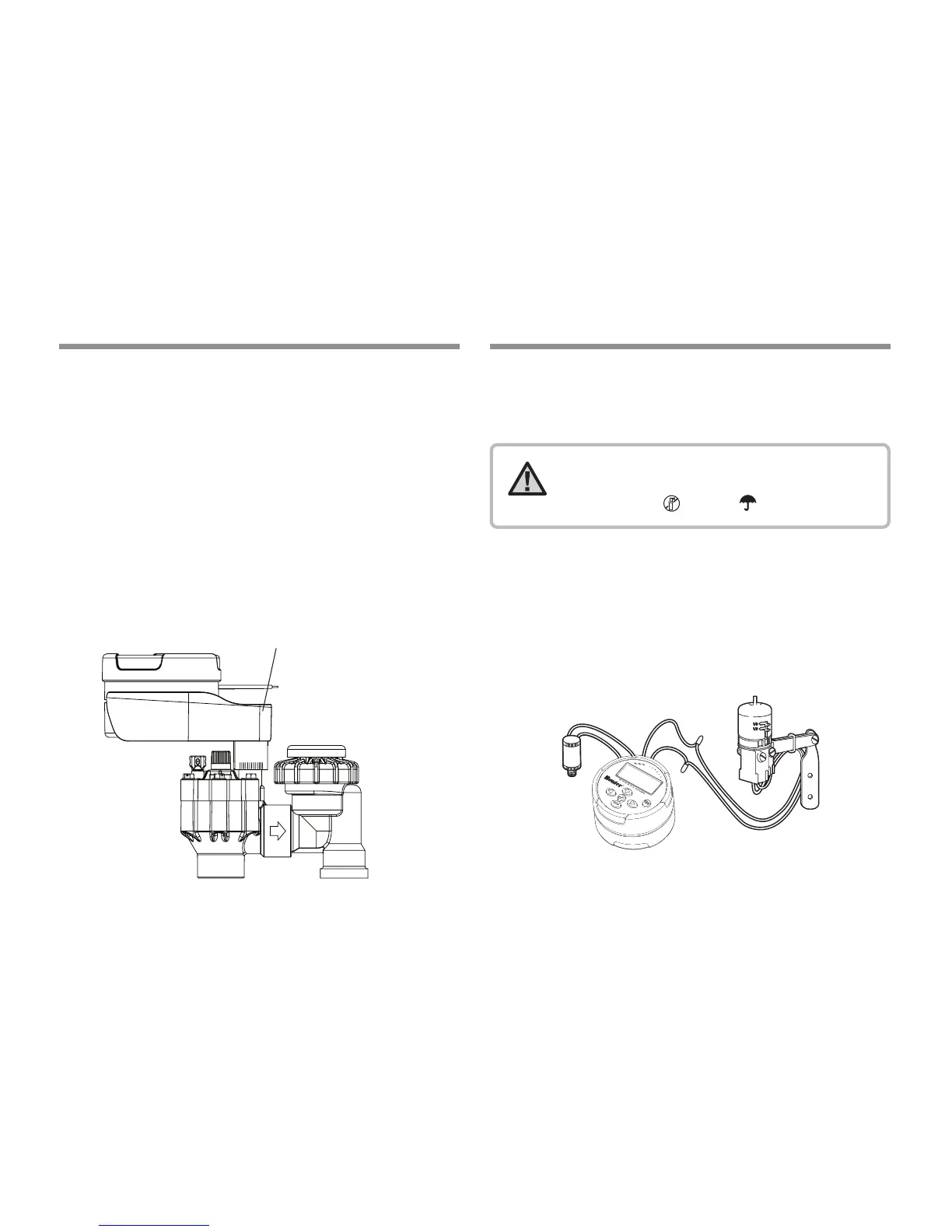

Figura 1
Modello Hunter Mini-Clik
®
Supporto di NODE
NODE può essere facilmente installato su qualsiasi valvola in plastica
Hunter. L'installazione è facilitata da un apposito fermaglio per il
montaggio sulle valvole. Lo speciale coperchio in gomma in dotazione
impedisce l'accumulo di detriti sullo schermo di NODE.
Per installare NODE su una valvola (Figura 1)
1. Avvitare il solenoide bistabile CC di Hunter (n. parte 458200) nel
coperchio della valvola.
2. Collocare la piccola estremità aperta del supporto di NODE sulla
parte superiore del solenoide.
3. Collocare il programmatore NODE nella grande estremità aperta
del supporto di NODE.
È possibile collegare un sensore pioggia Hunter Mini-Clik o Rain-Clik
cablato al programmatore NODE. Questo sensore ha lo scopo di
interrompere l'irrigazione quando le condizioni meteorologiche lo
richiedono.
1. Tagliare l'anello di lo giallo di NODE a metà circa dell'anello.
2. Spellare 13 mm di isolante dalle estremità da ogni cavo. Collegare
un cavo giallo ad ognuno dei due cavi del sensore pioggia. È
possibile installare il sensore pioggia a una distanza massima di
30 m (100 piedi) dal programmatore NODE (dimensione dei cavi
minima di 1 mm/18 AWG).
3. Usare connettori stagni per fare i collegamenti.
COLLEGAMENTO DI UN SENSORE ATMOSFERICO
NOTA: quando il sensore pioggia cablato interrompe
l’irrigazione, sul display verrà mostrata l’icona di
impianto spento , “OFF” e .
INSTALLAZIONE DI NODE
6
