18
2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje
2. Montaggio. 2. Montering.
Before the tractor can be used certain parts must be as-
sem bled, which for transportation reasons are enclosed in
the packing.
Vor der Anwendung des Aufsitzmähers müssen gewisse
Teile eingebaut werden, die aus Transportgründen in der
Verpack-ung lose beigefügt sind.
Avant d'utiliser la tondeuse autoportée, certains éléments
livrés dans l'emballage doivent être montés.
Antes de poder utilizar el tractor, hay que montar algunas
piezas que, por razones de transporte, van empaquetadas
en el embalaje.
Prima di usare il trattore, montare alcune parti che per ragioni
di trasporto sono confezionate a parte.
Voordat de traktor gebruikt kan worden, moeten sommige
onderdelen worden gemonteerd, die vanwege het trans port
apart verpakt zijn in de emballage.
02823
1

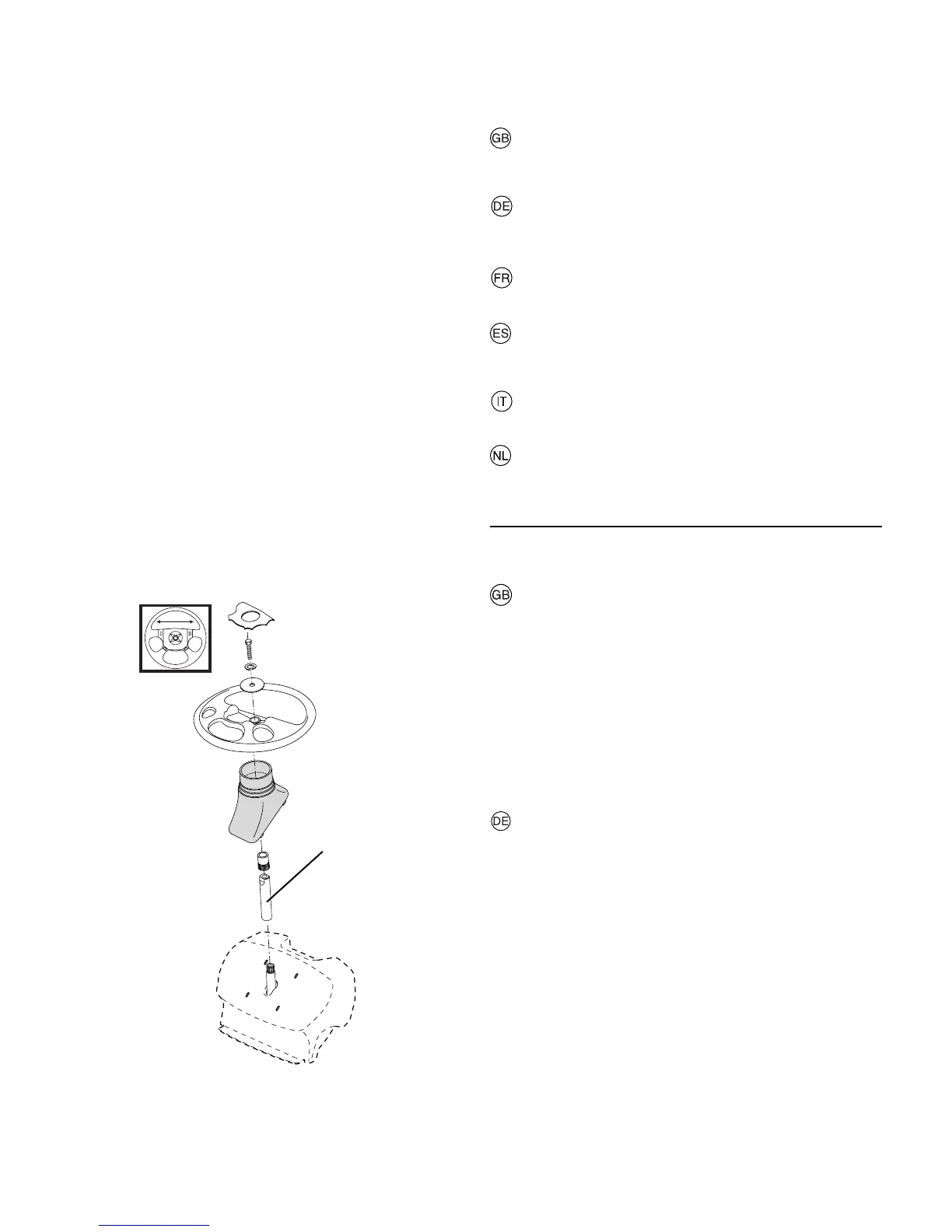

STEERING WHEEL
• Mount extension shaft (1).
• Mount the main shaft cover. Make sure that the guide
tabs in the cover fi t the cover in respective holes.
• Remove steering wheel adapter from steering wheel and
slide adapter onto steering shaft . Check that the front
wheels are aligned forward and place the wheel on the
hub.
• Assemble large fl at washer, lockwasher and 5/16 hex
bolt. Tight en securely.
• Snap insert into center of steering wheel.
1. EX TEN SION SHAFT
LENKRAD
• DieVerlängerungswelle (1).
• Lenkwellengehäuse einbauen. Dafür sorgen, daß die Füh-
rungsbolzen in die jeweils dafür vorgesehenen Bohrungen
ein- greifen.
• Nehmen Sie den Lenkradadapter vom Lenkrad ab und
schieben Sie diesen auf die Lenksäulenverlängerung
auf. Prüfen, daß die Vorderräder gerade stehen, und
das Lenkrad auf der Nabe anbringen.
• Die große Unterlegscheibe, den Federing und die 5/16
Zoll Sechskantschraube montieren. Sicher festziehen.
• Den Einsatz in die Mitte des Lenkrades eindrücken
1. VERLÄNGERUNGSWELLE
