Hypertherm Powermax105 Field Service Bulletin

Câble d’interface de machine avec panneau diviseur de tension
22 806980 Bulletin de service sur le terrain Powermax65/85/105/125
Contenu du kit 228697 (Powermax65/85 et Powermax65/85 SYNC)
Contenu du kit 228884 (Powermax105 et Powermax125)
Contenu du kit 528045 (Powermax105 SYNC)

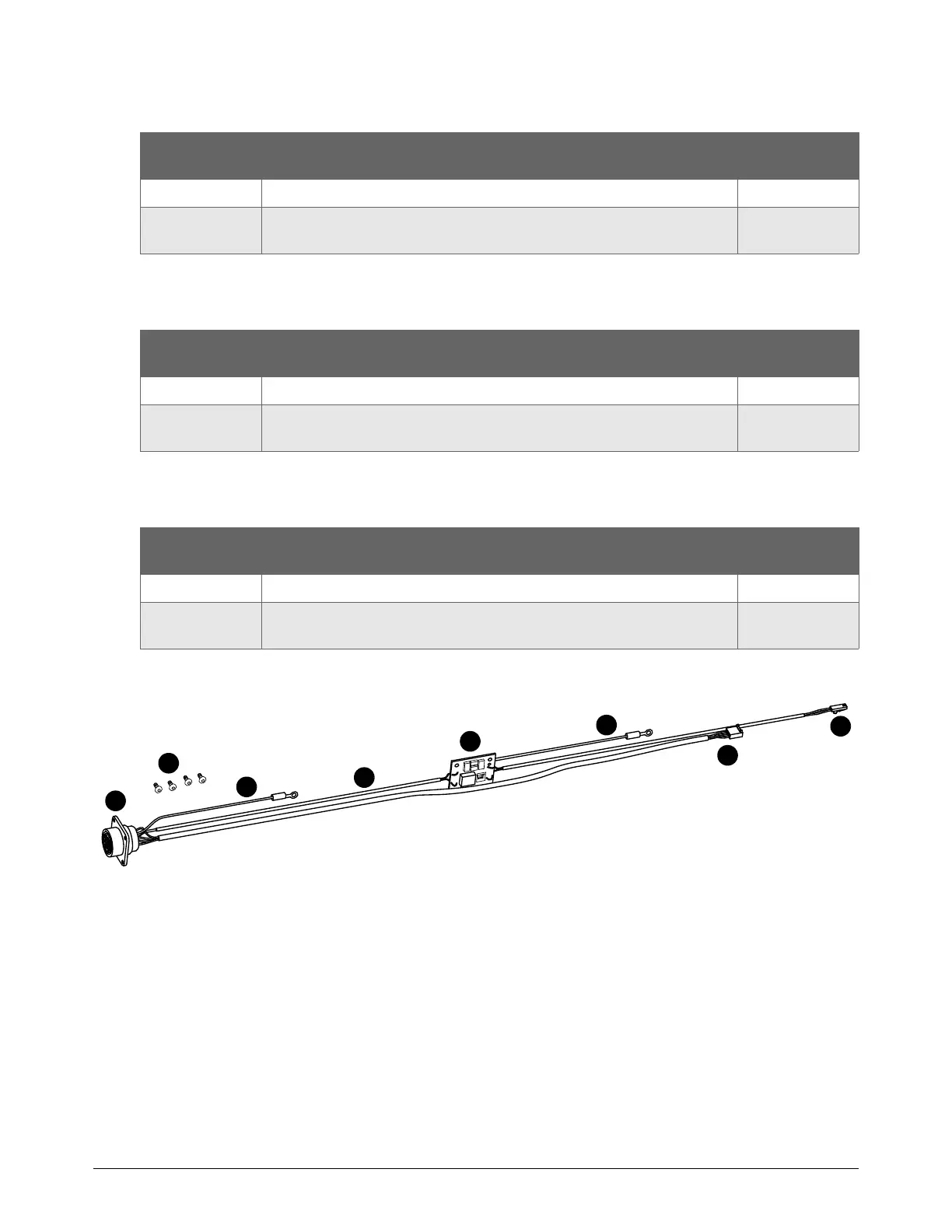

Figure 1 – Câble d’interface de machine avec câbles, panneau diviseur de tension et vis
Numéro de
référence
Description Quantité
075534 Vis à tête cylindrique n° 6 x 5/16, autotaraudeuse 4
223036 Câble d’interface de machine avec câbles et panneau diviseur
de tension
1
Numéro de
référence
Description Quantité
075534 Vis à tête cylindrique n° 6 x 5/16, autotaraudeuse 4
223263 Câble d’interface de machine avec câbles et panneau diviseur
de tension
1
Numéro de
référence
Description Quantité
075534 Vis à tête cylindrique n° 6 x 5/16, autotaraudeuse 4
223741 Câble d’interface de machine avec câbles et panneau diviseur
de tension
1
7
8
1
2
3
4
5
6
1 Câble d’interface de machine
2 Vis (4)
3 Fil de mise à la terre vers l’ensemble
de filtre à air
4 Câble du panneau diviseur de tension
5 Panneau diviseur de tension
6 Fil de mise à la terre vers le panneau central
7 Connecteur à 4 contacts de la carte à circuits
imprimés de la source de courant
8 Connecteur à 2 contacts de la carte à circuits
imprimés de la source de courant
