Câble d’interface de machine avec panneau diviseur de tension
Powermax65/85/105/125 Bulletin de service sur le terrain 806980 29
Raccorder les câbles d’interface machine à la carte à circuits imprimés de la source
de courant
Si le système est un modèle Powermax105, Powermax125 ou Powermax105 SYNC,
aller à la page 33.
Powermax65/85 et Powermax65/85 SYNC

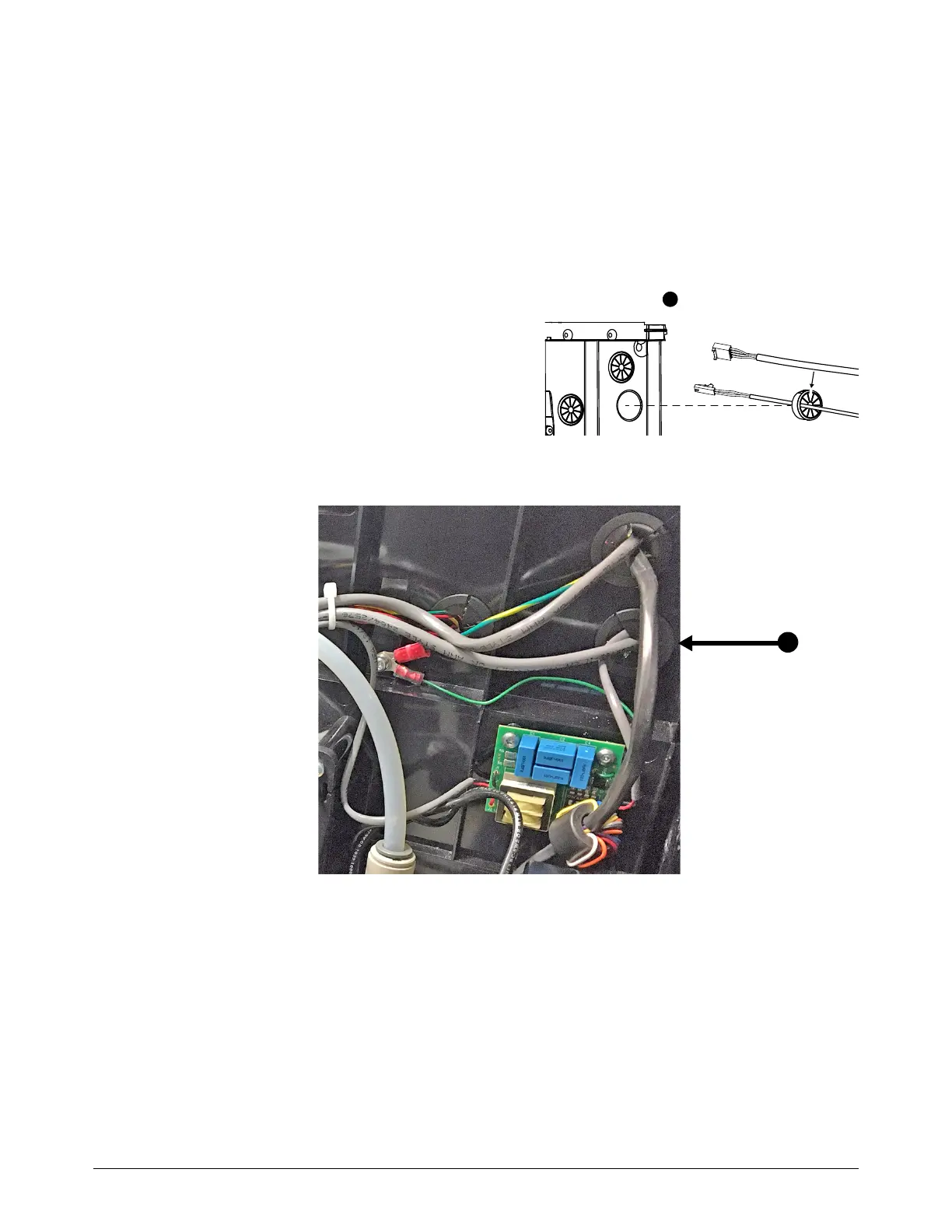

1. Depuis le côté du ventilateur de la source de courant plasma, faire passer le connecteur
à 2 contacts et le connecteur à 4 contacts par le passe-fil de droite .
a. Retirer le passe-fil du panneau central.
b. Insérer les câbles dans les fentes
du passe-fil.
c. Faire passer les connecteurs par
le trou dans le panneau central.
d. Installer le passe-fil dans le panneau
central.
