26
Axonic
Instrukcja obsługi
PL

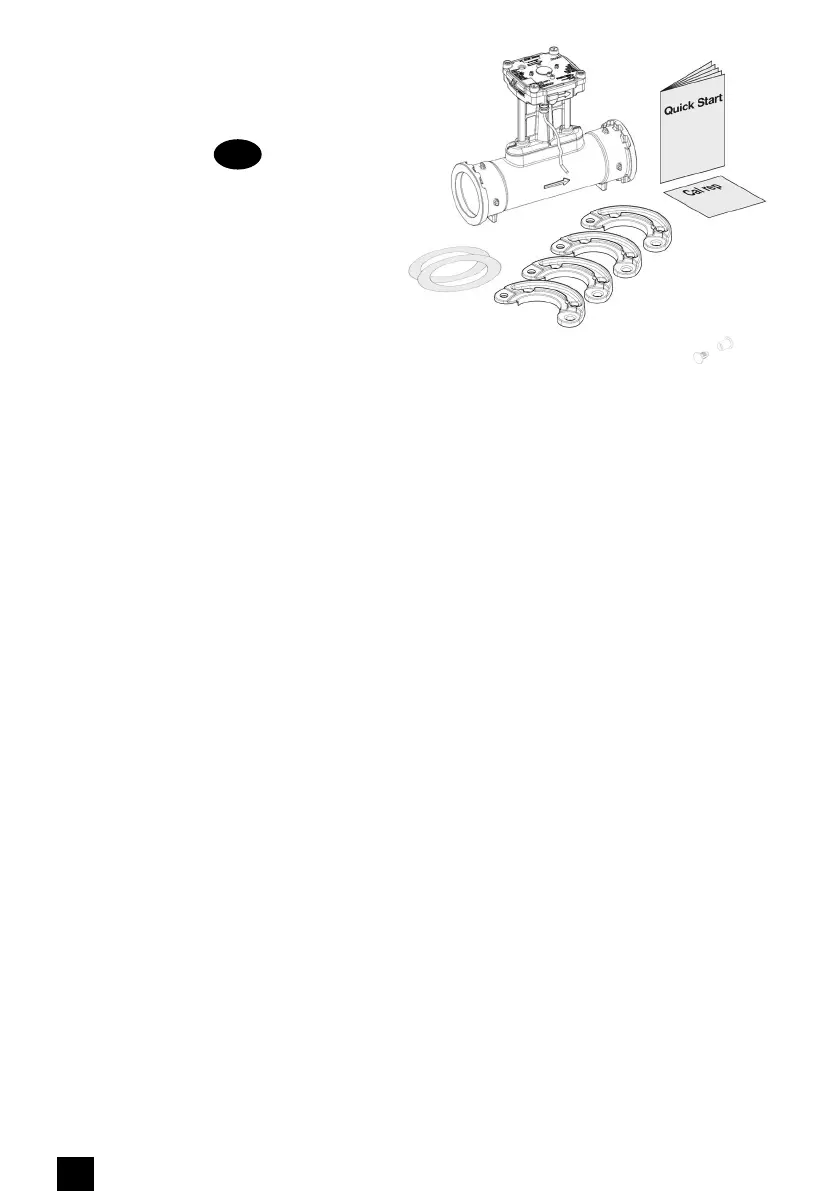

1 DOSTARCZONE ELEMENTY
• 1 przetwornik przepływu z kablem o długości (l= 3m lub 10m).
• 2 ruchome kołnierze (tylko wersje PN16 i PN25).
• 1 komplet uszczelek.
• 1 instrukcja montażu i obsługi.
• Na zamówienie raport kalibracji.
2 WSKAZÓWKI OGÓLNE
Axonic jest zaawansowanym elektronicznie przyrządem pomiarowym. Aby zapewnić prawidłowy montaż, spełnić wszystkie warunki
bezpieczeństwa i gwarancji należy dokładnie przestrzegać poniższych instrukcji i zaleceń.
2.1 - Ważne informacje, z którymi należy się zapoznać przed montażem
System ciepłowniczy pracuje w warunkach wysokiej temperatury i ciśnienia, ponadto ciepłomierze mogą być zasilane z sieci 230V
AC. Jeżeli urządzenia nie są właściwie obsługiwane mogą być przyczyną powstania poważnych wypadków. W związku z tym, montaż
liczników powinien być wykonany tylko przez wykwalikowany i przeszkolony personel.
Rurociąg ciepłowniczy musi być uziemiony. W celu zapewnienia prawidłowego pomiaru energii cieplnej, montaż ciepłomierza należy
wykonać starannie, zgodnie z zaleceniami normy (PN-EN 1434-6). Ciepłomierz należy zamontować w taki sposób, aby zapewnić
dogodny odczyt licznika oraz możliwość demontażu w celu dokonania ponownej legalizacji. Jeżeli przetwornik przepływu został pod-
dany silnym wstrząsom, uderzeniom lub upadkom z wysokości większej niż 60 cm, urządzenie należy wymienić na nowe.
System ciepłowniczy, w którym będzie zamontowany przetwornik przepływu musi być zabezpieczony przed przekroczeniem
dopuszczalnej wartości ciśnienia poprzez montaż reduktorów lub systemu automatycznej regulacji ciśnienia.
2.2 - Oznaczenia CE i klasy ochrony
Przetwornik przepływu Axonic spełnia wszystkie wymagania stosowane w WE i jest zatwierdzony w klasie środowiskowej C zgodnie
z normą DIN, EN 1434, MID klasa środowiskowa E2 i M2 (MID 2014/32/EU):
• Temperatura otoczenia: -25°C ... +60°C (w pomieszczeniu zamkniętym).
• Temperatura przechowywania:
- Stała: -25°C … +60°C.
- Maksymalna: +70°C (< 24 godzin).
• Stopień ochrony obudowy dla przetwornika przepływu IP68.
• Klasa metrologiczna kompletnego ciepłomierza (składającego się z przelicznika ciepła, przetwornika przepływu i czujników temperatury)
zamontowanego zgodnie z wymaganiami producenta spełnia klasę metrologiczną wskazaną na tabliczce znamionowej przetwornika.
• Axonic jest zgodny z dyrektywą 2014/68/UE (tylko dla ciepła), grupa płynów 2 (certykat dla wody).
• Zużyte urządzenia elektryczne muszą być przechowywane w odpowiednich pojemnikach i utylizowane zgodnie z lokalnymi przepisami.
2.3 - Kolejne ważne informacje
• Nigdy nie podnoś przetwornika ciągnąc za kabel.
• Pozycję montażu należy dobrać tak, aby kable przetwornika przepływu i czujników temperatury nie znajdowały się w pobliżu kabli
energetycznych lub innych źródeł zakłóceń elektromagnetycznych (minimalna odległość 50 cm).
• Kable elektryczne nie powinny być montowane wzdłuż rur o temperaturze powyżej 60°C.
• Uszkodzenie plomb legalizacyjnych spowoduje utratę ważności kalibracji oraz gwarancji..
• Uszkodzenie plomb zabezpieczających spowoduje utratę ważności gwarancji zgodnie z dyrektywą PED 2014/68/UE.
• Obudowę przetwornika można czyścić tylko z zewnątrz, miękką, wilgotną szmatką. Nie wolno używać detergentów.
• Montaż musi być przeprowadzony zgodnie z wymaganiami normy PN-EN 1434.
• W przypadku obowiązywania dodatkowych wymagań niewymienionych w tej instrukcji, należy skontaktować się z lokalnym
dystrybutorem.
• W połączonych zastosowaniach trwałość czujnika przepływu jest ograniczona do 5 lat.
DN65 - PN16,
DN80 - PN16/25,
DN100 - PN16 :
x4
