Manuale utente
IT

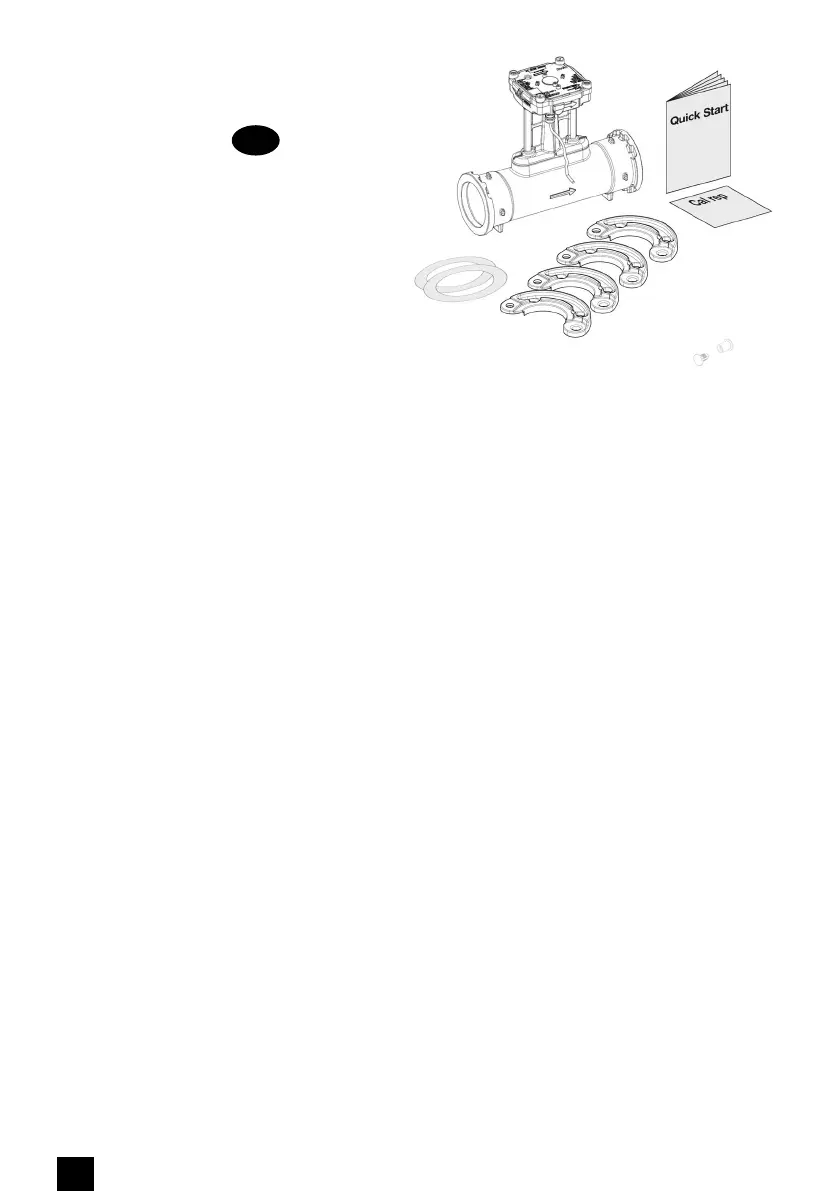

1 - LA FORNITURA AXONIC COMPRENDE
• 1 flussometro
• Flange mobili (solo versioni PN16 e PN25)
• 1 set di guarnizioni
• 1 manuale di istruzioni d’uso e di montaggio
• Rapporto di taratura e Dichiarazione CE (a seconda del Paese)
2 - INDICAZIONI GENERALI
Il flussometro AXONIC è un sofisticato strumento elettronico di misurazione. È necessario attenersi scrupolosamente alle
presenti istruzioni al fine di garantire il corretto montaggio e soddisfare tutte le condizioni di sicurezza e garanzia.
2.1 - Nota sulla sicurezza
I circuiti di acqua calda e l’alimentazione elettrica di rete operano a temperature, pressioni e tensioni elevate.
Se utilizzati in modo non corretto, possono procurare lesioni gravi. Per questo le unità di misurazione possono essere
installate soltanto da personale qualificato e addestrato. Le casse dei contatori di calore sono progettate per acqua fredda,
calda e molto calda, con valori specifici per ciascuna cassa, ma non per altri liquidi. Se la cassa del flussometro subisce urti
e impatti di entità elevata o se cade da un’altezza maggiore di 60 cm, occorre sostituire il flussometro. I conduttori vanno
collegati a terra.
Il Sistema globale, così come la singola installazione, che utilizzeranno questo strumento, dovranno essere protetti da una
valvola o da un sistema di limitazione della pressione in moda da rispettare la pressione massima dello strumento stesso.
2.2 - Marcature CE e classi di protezione
L’unità di misurazione AXONIC soddisfa tutti i requisiti della normativa CE applicabile e rientra nella classe ambientale C
(applicazioni industriali), in conformità alla DIN EN 1434, e nelle classi ambientali E2 e M2 secondo la norma MID (MID
2014/32/EU).
• Temperatura ambiente: -25°C ... +60°C (installazione in luoghi chiusi)
• Temperatura di stoccaggio:
- Permanente: T°MIN = -25°C T°MAX = 60°C
- Max +70°C (< 24 ore continuative)
• Sensore di flusso IP 68 (una settimana sotto 1,2 metri d’acqua alla temperatura ambiente)
• I dispositivi elettronici contenuti nell’unità non vanno smaltiti con i rifiuti domestici, bensì occorre attenersi alle disposizioni locali
in essere.
• Un contatore di energia termica completo, costituito da sotto-unità (flussometro, calcolatore e coppia di sensori di
temperatura) assemblate e installate conformemente alle istruzioni del produttore, rientra nella classe metrologica indicata sulla
targhetta del flussometro.
• Axonic è conforme alla DIRETTIVA 2014/68/UE (solo per il calore), gruppo di liquidi 2 (omologato solo per l’acqua).
2.3 - Altre indicazioni importanti
• La posizione di montaggio deve essere tale per cui il cavo di collegamento del flussometro e i cavi delle sonde di temperatura
non si trovino vicino a cavi di rete o ad altre fonti di interferenza elettromagnetica (distanza minima di 50 cm).
• I cavi non vanno installati lungo tubazioni che raggiungano temperature superiori ai 60°C.
• L’apertura dei sigilli di taratura comporta l’annullamento della validazione della taratura e della garanzia.
• La rimozione dei sigilli dallo strumento farà decadere ogni garanzia in conformità alla direttiva PED 2014/68/UE (solo per il
calore).
• La cassa del contatore può essere pulita solo esternamente, con un panno morbido e umido. Non utilizzare detergenti.
• L’installazione va eseguita conformemente alla EN 1434.
• Ci potrebbe essere regole locali che debbono essere seguite e non sono contenute in questo manuale. Prego verificare con i
tecnici del paese in cui il contatore verrà installato.
• Nelle applicazioni combinata, la durata del sensore di flusso è limitata a 5 anni.
DN65 - PN16,
DN80 - PN16/25,
DN100 - PN16 :
x4
