5

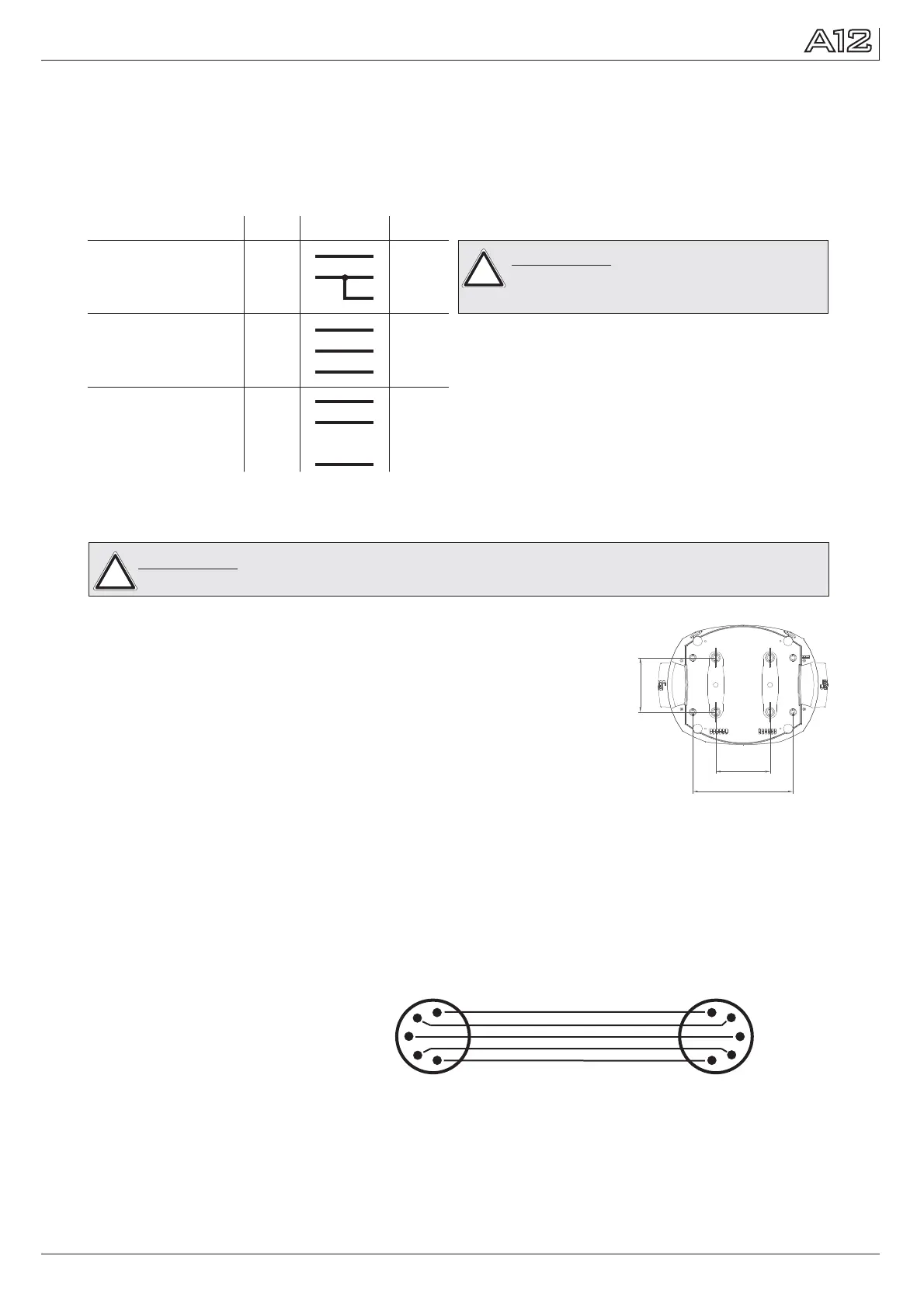

3.2 Montage der Geräte
Der A12 darf stehend nur auf einer harten Unterlage betrieben
werden, die im Bodenblech eingestanzten Lüftungsschlitze
müssen frei bleiben. Bei Verwendung der standard Omega
Bügel kann der A12 in beliebiger Position montiert werden.
Verwenden Sie bei der Montage immer beide standard Om-
ega Bügel. Achten Sie darauf, das die Camlocs richtig einge-
rastet sind. Den A12 immer zusätzlich mit Sicherungsseil an
der Sicherungsöse sichern.
ACHTUNG: Mindestens 0,5 m Abstand zu brennbaren Gegenständen!
A12 immer mit Sicherungsseil zusätzlich sichern!
!
Die DMX Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit Abschirmung
erfolgen. Wir empfehlen ein DMX-Kabel, alternativ kann auch ein 2-poliges Mikro-Kabel
verwendet werden. Damit ist jedoch kein Software-Update möglich, da Pin 4 und 5 nicht
belegt sind. Bei den Steckern und Buchsen handelt es sich um 5-polige oder 3-polige
XLR Verbinder, die im Fachhandel erworben werden können.
Der A12 verf gt über je zwei DMX-in und DMX-out Anschlüsse, die jeweils parallel durch-
kontaktiert sind. Benutzen Sie pro Scheinwerfer jeweils nur eine DMX-in und DMX-out
Anschluss! Die Geräte können nicht als DMX-Splitter benutzt werden.
ü
3.3 DMX Verkabelung
Steckerbelegung
Pin 1 = Ground = Abschirmung
Pin 2 = DMX -
Pin 3 = DMX +
Pin 4 = Data out -
Pin 5 = Data out +
4
2
3
4
2
3
Kabel mit Abschirmung
5
1
5
1
140
258,4
140
Weltweit gibt es unterschiedliche ortsbezogene Netzausführungen. Der A12 darf nur an
folgenden Stromnetzen betrieben werden:
2 Leiter, 1 Phase:
L
N
L
N
PE
3 Leiter, 1 Phase:
L
N
L
L
PE
N
4 Leiter, 3 Phase:
L
L
L
N
1
2
3
L
N
PE
Netz A12
ACHTUNG: Der A12 darf in Kanada
im 2 Leiter, 1 Phase Netz maximal
mit 120V betrieben werden!
!
