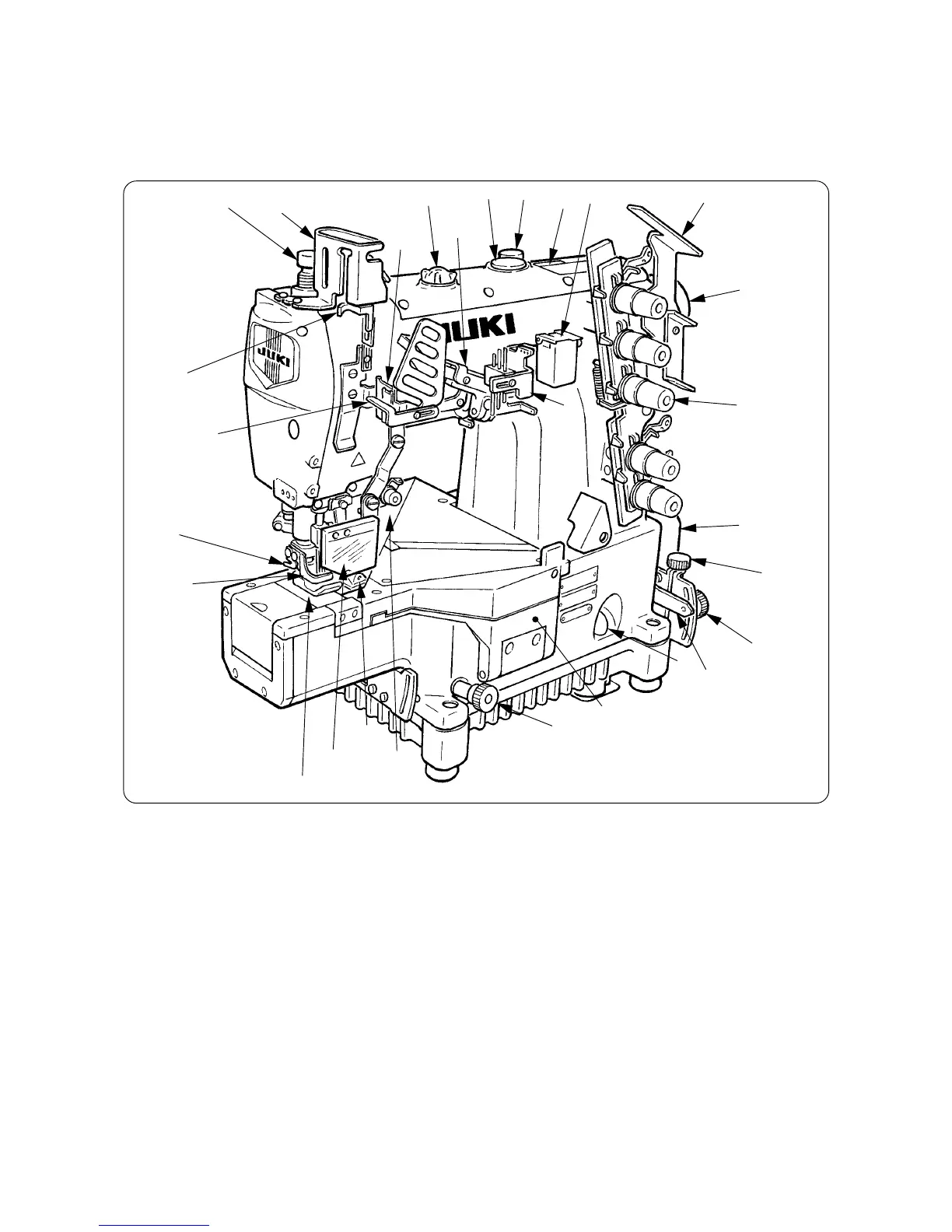

2. 各部の名称 /CONFIGURATION OF THE MACHINE COMPONENTS
KONFIGURATION DER MASCHINENTEILE
CONFIGURATION DES PIECES DE LA MACHINE
CONFIGURACION DE LOS COMPONENTES DE LA MAQUINA DE COSER
CONFIGURAZIONE DEI COMPONENTI DELLA MACCHINA / 各部分的名稱
1 押え調節ねじ !0 糸調子つまみ !9 糸切り刃
2 針棒天びんカバー !1 オイルゲージ @0 揺動天びん糸受け
3 オイル循環確認窓 !2 送り調節つまみ @1 揺動天びん
4 給油口キャップ !3 目保護カバー @2 前カバー
5 微量押え上げ !4 針板 @3 スライドカバー
6 「OIL」表示 !5 針先エスレン装置 @4 針棒天びん糸受け
7 針糸エスレン装置 !6 差動ロックナット @5 揺動天びん糸案内
8 第一糸案内 !7 マイクロアジャストつまみ @6 エスレンタンク糸案内
9 上プーリ !8 指ガード @7 ベルトカバー
@8 差動調節レバー
1 Presser spring regulator !0 Thread tension nut @0 Rocking thread take-up receiver
2 Needle bar thread take-up cover !1 Oil gauge @1 Rocking thread take-up
3 Oil circulation identification window !2 Feed regulating knob @2 Front cover
4 Oil hole cap !3 Eye guard cover @3 Slide cover
5 Micro-lifter !4 Throat plate @4 Needle bar thread take-up thread
6 "Oil" indication !5 Needle tip silicon oil lubricating unit receiver
7 Needle thread silicon !6 Differential lock nut @5
Rocking thread take-up thread guide
oil lubricating unit !7 Micro-adjustment knob @6 Silicon container thread guide
8 Thread guide No. 1 !8 Finger guard @7 Belt cover
9 Upper pulley !9 Thread trimming knife @8 Differential feed regulating lever
1
2
3
4
5
6
7
8
9
!0
!1
!2
!3
!4
!5
!6
!7
!8
!9
@0
@1
@7
@3
@2
@5
@4
@6
@8
