JVC HR-J6003UM User Manual

41

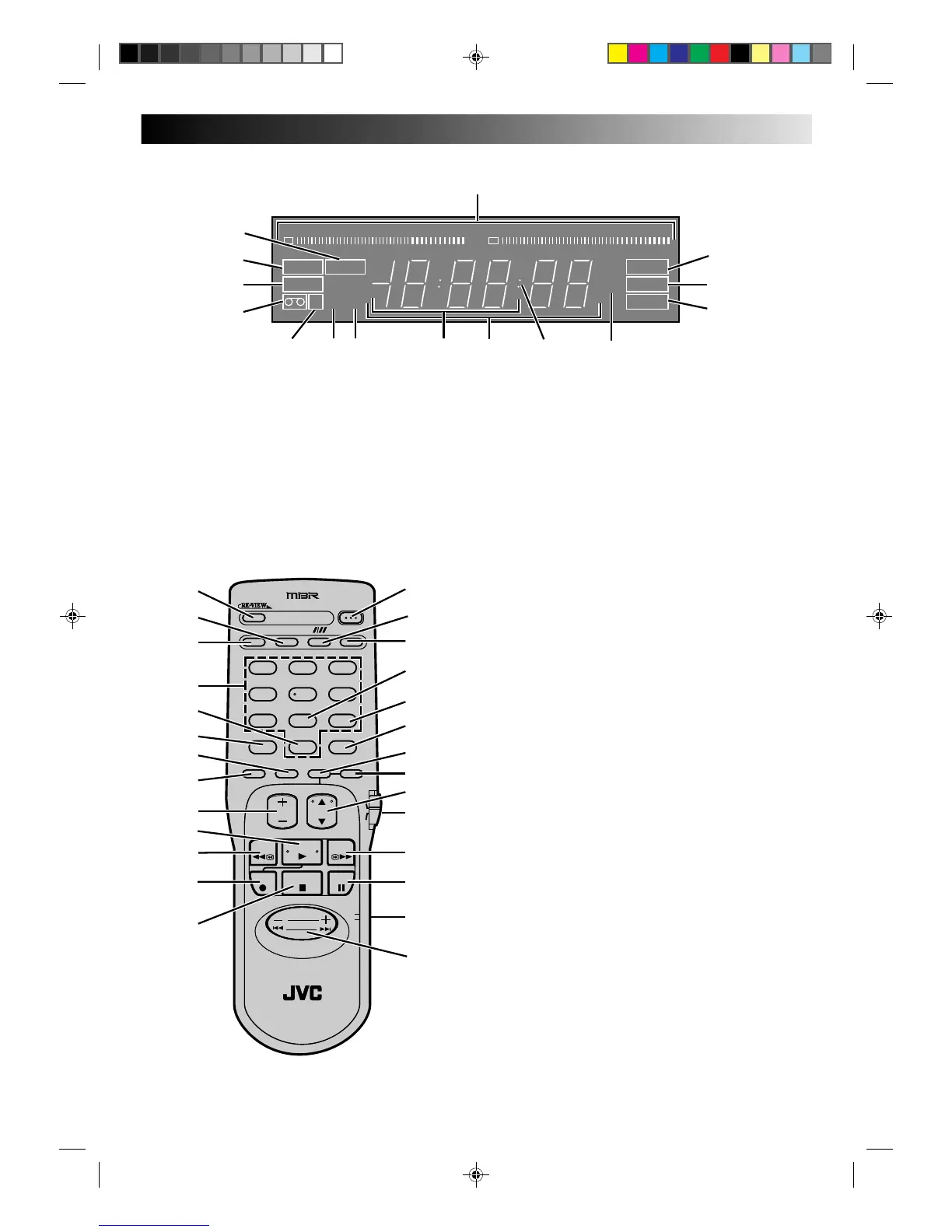

FRONT DISPLAY PANEL
1 Audio Level Meter
2 Timer Mode Indicator (Z pg. 26)
3 Instant Timer Recording Indicator (Z pg. 25)
4 Video Mode Indicator (Z pg. 5)
5 “Cassette Loaded” Mark
6 Counter Memory Mark (Z pg. 17)
7 Tape Speed Indicators (Z pg. 11)
8 AM/PM Indicators (Z pg. 6)
9 Clock Display (Z pg. 6)
0 Channel Display [“AU” for AUX mode]
(Z pg. 30)
! Counter Display (Z pg. 17)
@ Multichannel TV Sound Indicators (Z pg. 24)
# Pause Mode Indicator (Z pg. 11)
$ Play Mode Indicator (Z pg. 10)
% Recording Mode Indicator (Z pg. 11)
REMOTE CONTROL (Provided)
1 Instant REVIEW Button (Z pg. 17)
2 DISPLAY Button (Z pg. 17)
3 TV/VIDEO Button (Z pg. 5)
4 NUMBER Buttons (Z pg. 6)
5 “AUX” Mode Select Button (Z pg. 30)
6 CANCEL Button (Z pg. 27)
Counter [C.] RESET (Z pg. 17)
Channel [CH.] SKIP Button (Z pg. 9)
7 Counter [C.] MEMORY Button (Z pg. 17)
ADD Button (Z pg. 9)
8 SKIP SEARCH Button (Z pg. 16)
9 Volume [VOL] +/– Buttons (Z pg. 35)
0 PLAY Button (Z pg. 10)
! Rewind [REW] Button (Z pg. 10)
@ Record [REC] Button (Z pg. 11)
# STOP Button (Z pg. 10)
$ POWER ON/OFF Button (Z pg. 5)
% Recording Speed [SP/EP] Button (Z pg. 11)
^ ENTER Button (Z pg. 11)
On-Screen Display [OSD] Button (Z pg. 15)
& DAILY Timer Recording Button (Z pg. 26)
* WEEKLY Timer Recording Button (Z pg. 26)
( TIMER Button (Z pg. 26)
) OK Button (Z pg. 5)
q MENU Button (Z pg. 5)
w Channel [CH]
5
∞
Buttons (Z pg. 5)
e TV/VCR Switch (Z pg. 35)
r Fast-Forward [FF] Button (Z pg. 10)
t PAUSE Button (Z pg. 11)
y A/B Code Select Switch (Z pg. 32)
u PUSH JOG Button (Z pg. 12)
2
L
dB
–20 15 10 8 4620246
+
8
R
dB
–20 15 10 8 4620246
+
8
HMS
REC
SAP
PAUSE
ST
PLAY
ITR TIMER
VIDEO
M
SP
EP
AM
PM
4
876
0
9
1
%
$
3
5
!
#
@
POWER
TV/VIDEO DISPLAY
123
456
789
DAILY(M-F) WEEKLY
AUX
TIMER
0
C.MEMORY OK
ADD
TV
VOL.
CH
REW PLAY
MULTI BRAND
REMOTE CONTROL UNIT
FF
REC STOP PAUSE
PUSH JOG
A
B
TVVCR

POWER
TV/VIDEO DISPLAY
CANCEL
ENTER
OSD
C.RESET/CH SKIP
123
456
789
DAILY(M-F) WEEKLY
AUX
TIMER
0
SKIP
SEARCH
ADD
A
B
TVVCR

MENU
3
7
8
4
9
!
0
@
#
6
$
^
&
(
*
)
q
w
e
r
t
y
u
%
2
1
5
