JVC TD-W309 User Manual

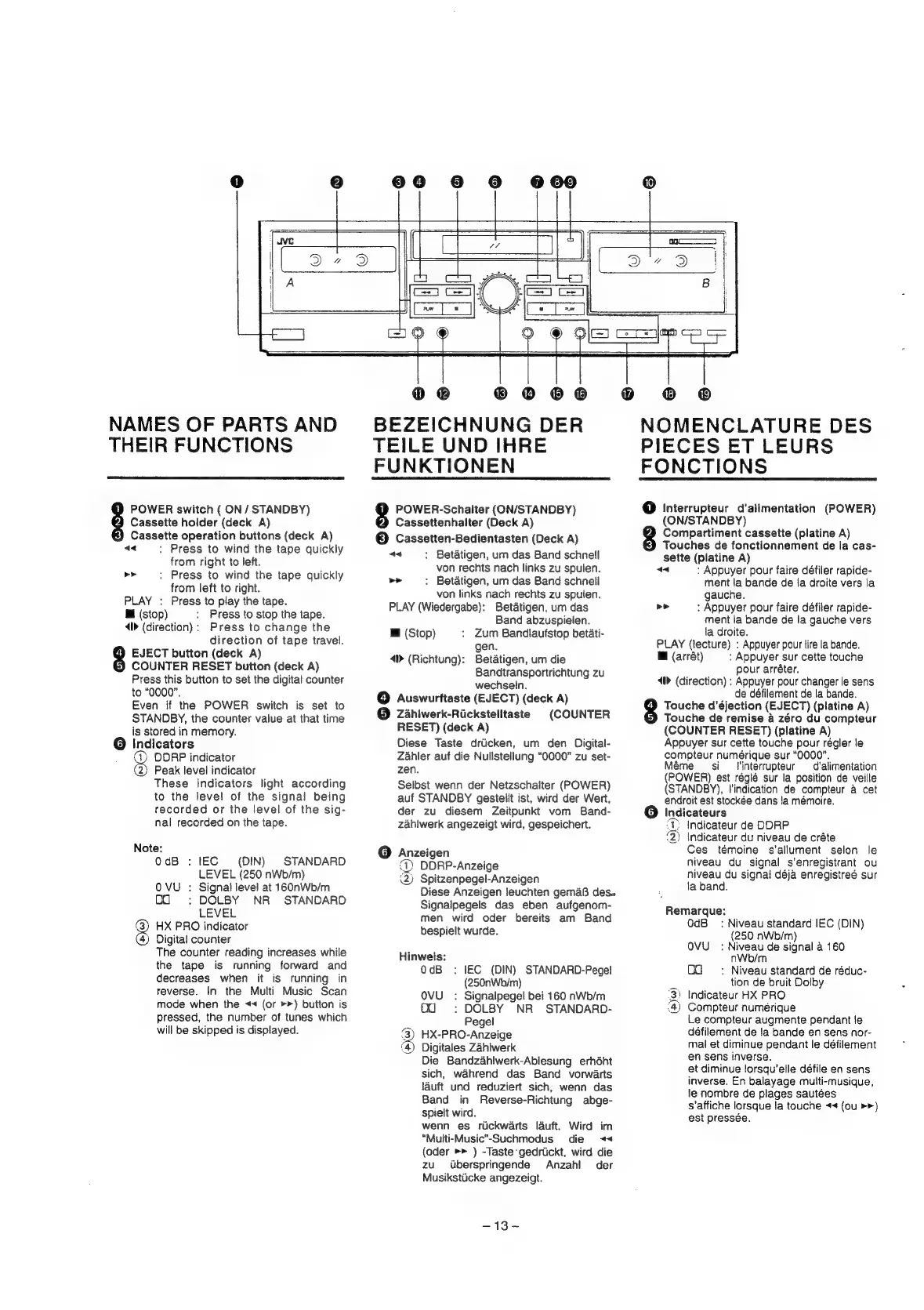

NAMES OF PARTS AND
THEIR FUNCTIONS
Cassette holder (deck A)
3 POWER switch ( ON / STANDBY)
Cassette operation buttons (deck A)
<< : Press to wind the tape quickly
from right to left.
>> : Press to wind the tape quickly
from left to right.
PLAY : Press to play the tape.
@ (stop) Press to stop the tape.
<b (direction): Press to change the
direction of tape travel.
EJECT button (deck A)
COUNTER RESET button (deck A)
Press this button to set the digital counter
to “0000”.
Even if the POWER switch is set to
STANDBY, the counter value at that time
is stored in memory.
@ Indicators
GQ) DDAP indicator
@ Peak level indicator
These indicators light according
to the level of the signal being
recorded or the level of the sig-
nal recorded on the tape.
Note:
OdB : IEC (DIN) STANDARD
LEVEL (250 nWb/m)
OVU : Signal level at 160nWb/m
O00 : DOLBY NR STANDARD
LEVEL
(3) HX PRO indicator
4) Digital counter
The counter reading increases while
the tape is running forward and
decreases when it is running in
reverse. In the Multi Music Scan
mode when the + (or »>) button is
pressed, the number of tunes which
will be skipped is displayed.
® ®
® 0 © @
BEZEICHNUNG DER
TEILE UND IHRE
FUNKTIONEN
POWER-Schaiter (ON/STANDBY)
Cassettenhalter (Deck A)
© Cassetten-Bedientasten (Deck A)
“< : Betatigen, um das Band schnell
von rechts nach links zu spulen.
>> : Betatigen, um das Band schnell
von links nach rechts zu spulen.
PLAY (Wiedergabe): Betatigen, um das
Band abzuspielen.
: Zum Bandlaufstop betati-
gen.
4D (Richtung): Betatigen, um die
Bandtransportrichtung zu
wechsein.
@ Auswurftaste (EJECT) (deck A)
© Zahiwerk-Rickstelltaste (COUNTER
RESET) (deck A)
Diese Taste driicken, um den Digital-
Zahler auf die Nullstellung “O000” zu set-
zen.
Selbst wenn der Netzschalter (POWER)
auf STANDBY gestellt ist, wird der Wert,
der zu diesem Zeitpunkt vom Band-
zahlwerk angezeigt wird, gespeichert.
i (Stop)
@ Anzeigen
@) DDRP-Anzeige
(2) Spitzenpegel-Anzeigen
Diese Anzeigen leuchten gemaB des.
Signalpegels das eben aufgenom-
men wird oder bereits am Band
bespielt wurde.
Hinweis:
OdB_ : IEC (DIN) STANDARD-Pegel
(250nWb/m)
OVU_ : Signalpegel bei 160 nWb/m
OO : DOLBY NR_ STANDARD-
Pegel
HX-PRO-Anzeige
Digitales Zahiwerk
Die Bandzahlwerk-Ablesung erhdéht
sich, wahrend das Band vorwarts
lauft und reduziert sich, wenn das
Band in Reverse-Richtung abge-
spielt wird.
wenn es ruckwarts lauft. Wird im
“Multi-Music’-Suchmodus die <<
(oder »» ) -Taste gedriickt, wird die
zu Gberspringende Anzahl der
Musiksticke angezeigt.
és)
(e
243 <=
0 ® ©
NOMENCLATURE DES
PIECES ET LEURS
FONCTIONS
@ Interrupteur d’alimentation (POWER)
(ON/STANDBY)
Compartiment cassette (platine A)
Touches de fonctionnement de la cas-
sette (platine A)
“ : Appuyer pour faire défiler rapide-
ment la bande de ja droite vers la
gauche.
>> : Appuyer pour faire défiler rapide-
ment la bande de la gauche vers
la droite.
PLAY (lecture) : Appuyer pour lire la bande.
Mi (arrét) : Appuyer sur cette touche
pour arréter.
4) (direction) : Appuyer pour changer le sens
de défilement de la bande.
Touche d’éjection (EJECT) (platine A)
Touche de remise a zéro du compteur
(COUNTER RESET) (platine A)
Appuyer sur cette touche pour régler le
compteur numérique sur “0000”.
Méme_ si__‘interrupteur —d’alimentation
(POWER) est régié sur la position de veille
(STANDBY), l'indication de compteur a cet
endroit est stockée dans la mémoire.
@ Indicateurs
“I> Indicateur de DDRP
‘2) indicateur du niveau de créte
Ces témoine s'allument selon le
niveau du signal s’enregistrant ou
niveau du signal déja enregistreé sur
la band.
Remarque:
Od8_ : Niveau standard IEC (DIN)
(250 nWb/m)
OVU_ : Niveau de signal a 160
nWb/m
OO =: Niveau standard de réduc-
tion de bruit Dolby
Indicateur HX PRO
Compteur numérique
Le compteur augmente pendant le
défilement de !a bande en sens nor-
mal et diminue pendant le défilement
en sens inverse.
et diminue lorsqu’elle defile en sens
inverse. En balayage muiti-musique,
le nombre de plages sautées
s'affiche lorsque !a touche << (ou >>)
est pressée.
(Be)
