Si necesita una información más detallada, consulte la página 6.
TV
AUX
DECODER
LEFT
RIGHT
AUDIO OUT
OPTICAL
DIGITAL IN
AV
COMPU LINK
VIDEO INPUT
VIDEO INPUT
VIDEO INPUT
Y
P
B
P
R

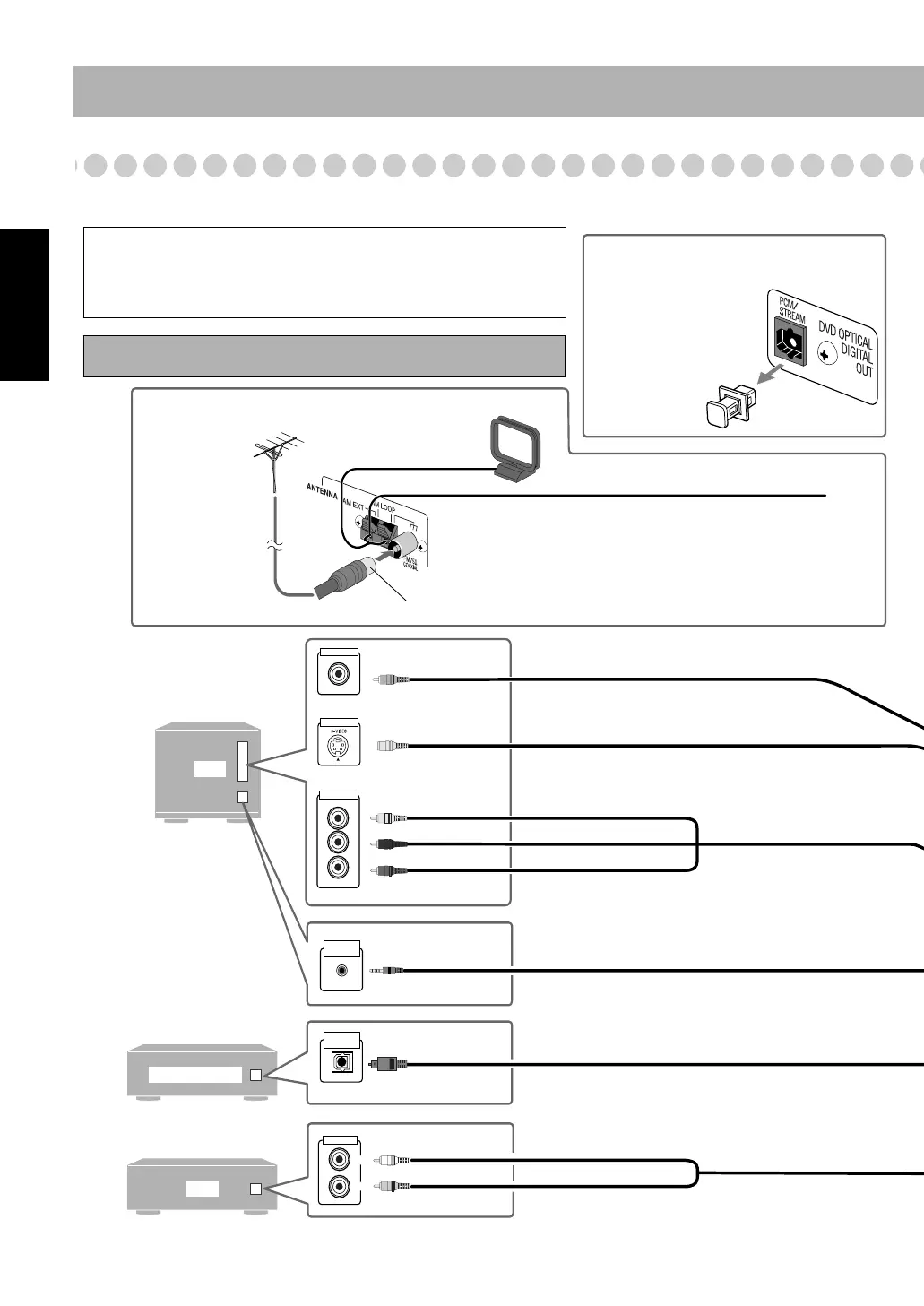

Las ilustraciones de abajo son ejemplos típicos de los terminales de
entrada/salida.
Cuando conecte otros componentes, consulte también sus respectivos
manuales debido a que los nombres de los terminales impresos al dorso
pueden variar entre los mismos.
Antes de realizar las conexiones, desconecte la alimentación de todos los
componentes.
Cable para audio (no suministrado)
Blanco
Rojo
Cable óptico digital (no suministrado)
Cable de vídeo componente (no suministrado)
Rojo
Azul
Verde
Cable AV COMPU LINK (no suministrado)
(cable con miniclavija monofónica)
• Para los detalles, véase “Sistema de control remoto
AV COMPU LINK” en la página 6.
Antes de conectar el cable óptico
digital
O
Cable S-vídeo (no suministrado)
Cable de vídeo compuesto (suministrado)
Amarillo
O
Videograbadora, (VCR), etc.
Quite la tapa protectora
del terminal DVD
OPTICAL DIGITAL
OUT.
Cable cubierto de vinilo (no suministrado)
Extiéndalo horizontalmente.
Para una mejor recepción de FM/AM
Antena de cuadro AM
Manténgala conectada.
Desconecte la antena FM suministrada, y conecte la antena FM
exterior, utilizando un cable de 75 Ω con conector tipo coaxial.
Antena FM exterior
(no suministrada)
