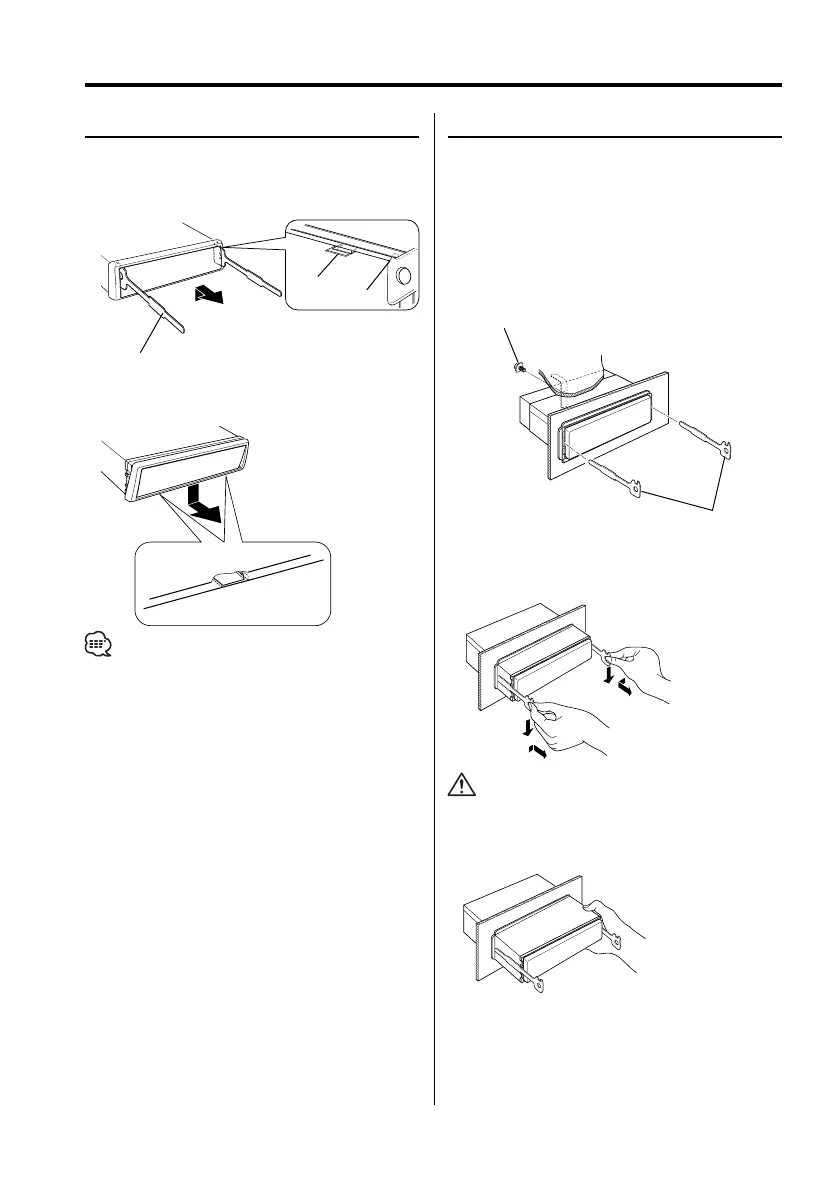

Retrait de l’appareil
Retrait du cadre en caoutchouc dur
1
Engagez les broches de saisie sur l’outil de retrait
et retirez les deux verrous du niveau supérieur.
Soulevez le cadre et tirez-le vers l’avant comme
montré sur la figure.
2 Lorsque le niveau supérieur est retiré, retirez les
deux emplacements inférieurs.
• Le châssis peut être également retiré à partir du côté
arrière de la même façon.
Retrait de l’appareil
1
Référez vous à la section <Retrait du cadre en
caoutchouc dur> (page 60) puis retirez le cadre
en caoutchouc dur.
2 Retirez la Vis á tête hexagonale avec rondelle
intégrale (M4 × 8 mm) sur le panneau arrière.
3 Insérez les deux outils de démontage
profondément dans les fentes de chaque côté,
comme montré.
4 Baissez les outils de démontage vers le bas et
tirez l’appareil à moitié en faisant pression vers
l’intérieur.
• Faites attention de ne pas vous blesser avec le loquet de
l’outil de démontage.
5 Sortez l’appareil entièrement avec les mains, en
faisant attention de ne pas le faire tomber.
loquet
crochet
Accessoire 2
Outil de démontage
Accessoire2
Qutil de démontage
Vis (M4X8) (disponibles
dans le commerce)
