Desmontaje de la unidad
Extracción del Marco de Goma Dura
1

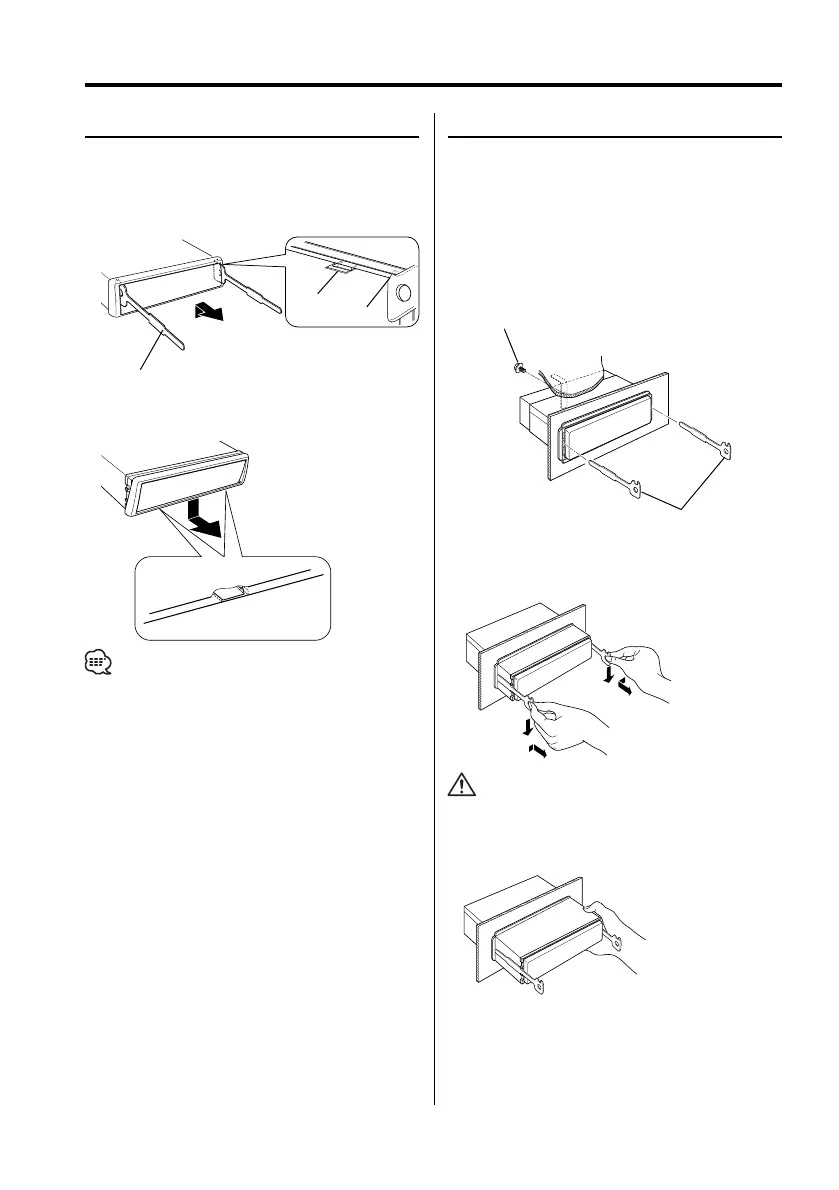

Enganche las clavijas de agarre en la herramienta
de retirar y quite los dos enganches en el nivel
superior.
Suba el bastidor y tire de él hacia adelante tal
como se indica en la figura.
2 Al quitar el nivel superior, quite las dos posiciones
inferiores.
• Se puede quitar el marco de la parte de abajo de la
misma forma.
Desmontaje de la unidad
1
Refiérase a la sección <Extracción del Marco de
Goma Dura> (página 92) y retire el marco de
goma dura.
2 Quite el tornillo con arandela (M4x8) del panel
posterior.
3 Inserte profundamente las dos herramientas de
extracción en las ranuras de cada lado, tal como
se muestra en la figura.
4 Mueva la herramienta de extracción hacia abajo,
y extraiga la unidad hasta la mitad mientras
presiona hacia adentro.
• Preste atención para no lastimarse con las uñas de la
herramienta de extracción.
5 Termine de sacar la unidad con las manos,
prestando atención para no dejarla caer.
Uña
Fiador
Accesorio2
Herramieta de extracción
Accesorio2
Herramieta de extracción
Tornillo (M4X8)
(disponible en el comercio)
