Kohler K-1695 Installation Guide

5. Faire les connexions électriques
DANGER : Risque d’électrocution. Débrancher avant de réaliser ces étapes d’installation.
AVIS : Tous les raccords électriques doivent être réalisés par un électricien qualifié.
AVIS : Ne pas installer un disjoncteur de fuite à la terre sur cette unité. Celà préviendra la fusion des
fusibles.
AVIS : Tout le câblage électrique doit être conforme aux codes locaux.
Couper la courant dans l’aire de travail au disjoncteur principal.
Connecter les lignes électriques de 240 VAC aux câbles numérotés ″1″ et ″2″ provenants du
générateur de vapeur.
AVIS : Le générateur de vapeur devrait être muni d’un disjoncteur dédié.
Adaptateur RJ12
5 volts DC au
UIC ou RS485
Interrupteur thermique
Interrupteur niveau d'eau
Câble RJ-12
Rouge
PCB
J5
L1
L2
T1
T2
J4
J1
J2
J3
J7
Rouge
Noir
Noir Noir
Noir
Noir
Vert
Relais
Chauffe-
eau
Noir
Noir
Rouge
Blanc
Blanc
Orange
Orange
Service
électrique
240VAC
50/60 Hz
Solénoïde nettoyage
sous pression
Thermostat
165F
LFusible 1A
LFusible 1A

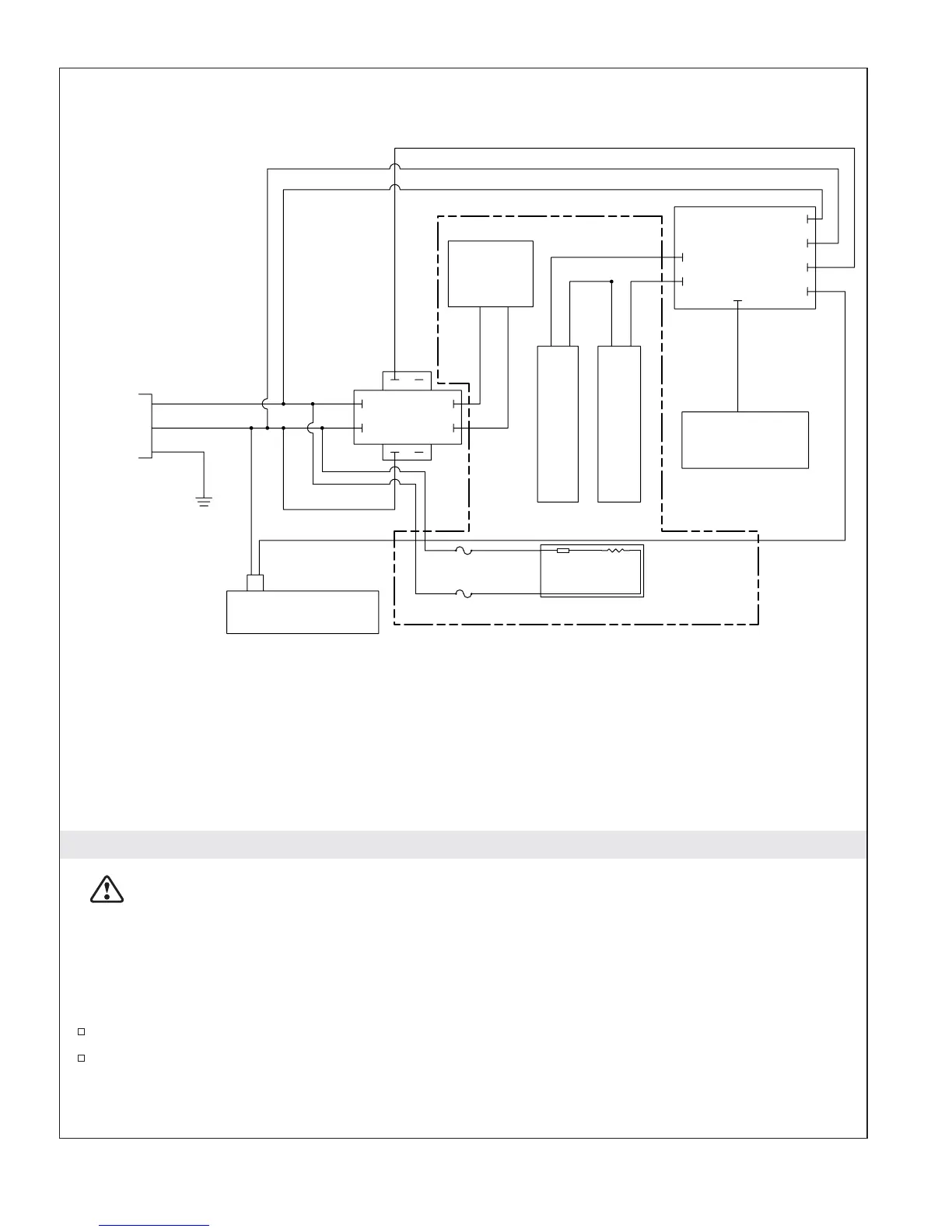

Diagramme du câblage
Ensemble
de réservoir
intérieur
Kohler Co. Français-11 1060226-2-E
