Kohler KD350 Repair Manual

15
R>400N/mm
2
R>500N/mm
2
R>600N/mm
2
R>800N/mm
2
R>1000N/mm
2
R>1200N/mm
2
Nm Nm Nm Nm Nm Nm Nm Nm
M3 0,5 0,7 0,6 0,9 1 1,4 1,9 2,3
M4 1,1 1,5 1,4 1,8 2,2 2,9 4,1 4,9
M5 2,3 3 2,8 3,8 4,5 6 8,5 10
M6 3,8 5 4,7 6,3 7,5 10 14 17
M8 9,4 13 12 16 19 25 35 41
M10 18 25 23 31 37 49 69 83
M12 32 43 40 54 65 86 120 145
M14 51 68 63 84 101 135 190 230
M16 79 105 98 131 158 210 295 355
M18 109 145 135 181 218 290 405 485
M20 154 205 193 256 308 410 580 690
M22 206 275 260 344 413 550 780 930
M24 266 355 333 444 533 710 1000 1200
M27 394 525 500 656 788 1050 1500 1800
M30 544 725 680 906 1088 1450 2000 2400
4.6 4.8 5.6 5.8 6.8 8.8
10.9 12.9
R>400N/mm
2
R>500N/mm
2
R>600N/mm
2
R>800N/mm
2
R>1000N/mm
2
R>1200N/mm
2
Nm Nm Nm Nm Nm Nm Nm Nm
M8x1 10 14 13 17 20 27 38 45
M10x1 21 28 26 35 42 56 79 95
M10x1,25 20 26 24 33 39 52 73 88
M12x1,25 36 48 45 59 71 95 135 160
M12x1,5 38 45 42 56 68 90 125 150
M14x1,5 56 75 70 94 113 150 210 250
M16x1,5 84 113 105 141 169 225 315 380
M18x1,5 122 163 153 203 244 325 460 550
M18x2 117 157 147 196 235 313 440 530
M20x1,5 173 230 213 288 345 460 640 770
M20x2 164 218 204 273 327 436 615 740
M22x1,5 229 305 287 381 458 610 860 1050
M24x2 293 390 367 488 585 780 1100 1300
M27x2 431 575 533 719 863 1150 1600 1950
M30x2 600 800 750 1000 1200 1600 2250 2700
4.6
4.8
5.6 5.8
6.8
8.8
10.9
12.9

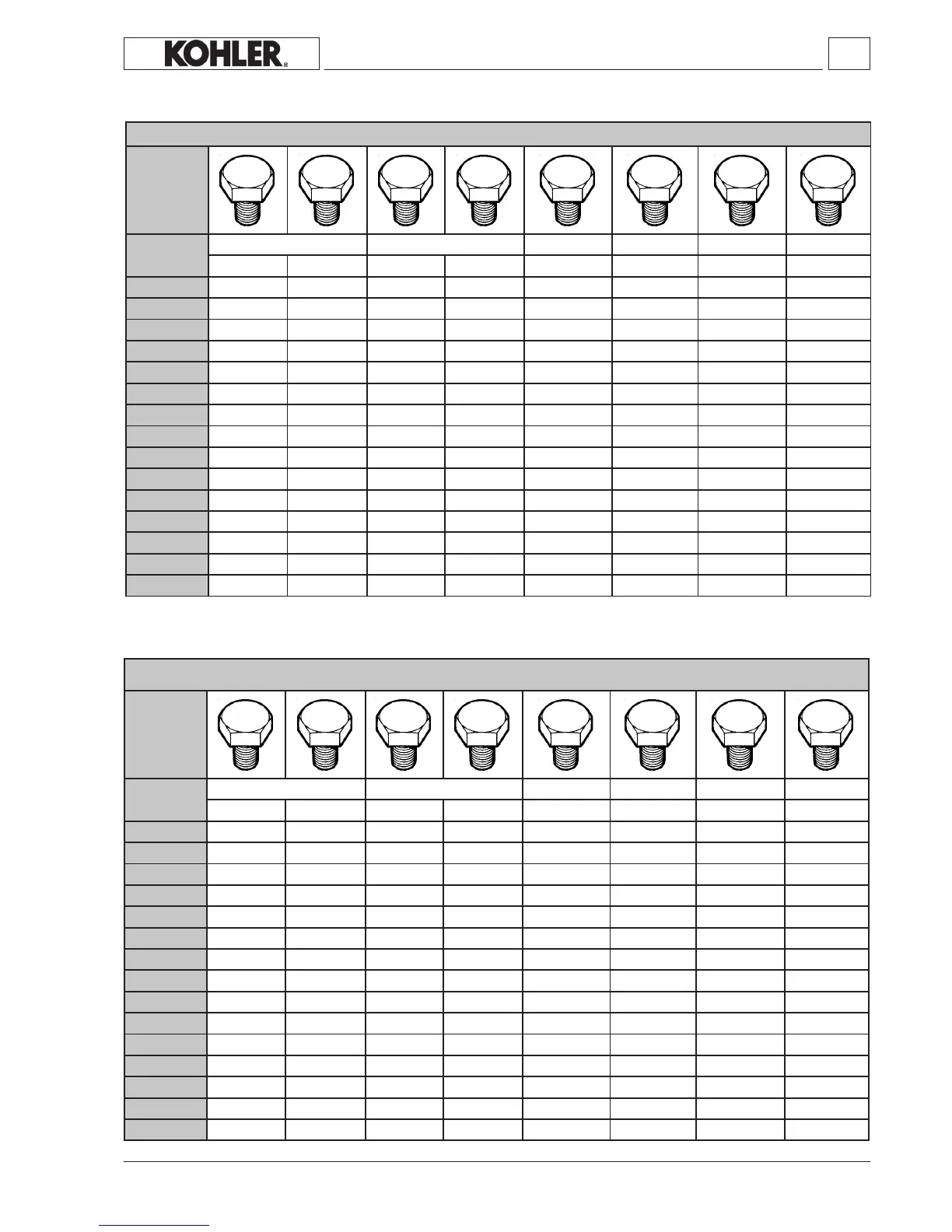

Table of tightening torques for standard screws (ne thread)
- 73 -
Table of tightening torques for standard screws (coarse thread)
Resistanceclass(R)
Quality/
Dimensions
Diameter
Quality/
Dimensions
Resistanceclass(R)
Diameter
TORQUE SPECIFICATIONS
KD 225_315_350_400_440 Workshop Manual_cod. ED0053029330_1° ed_ rev.00
