16

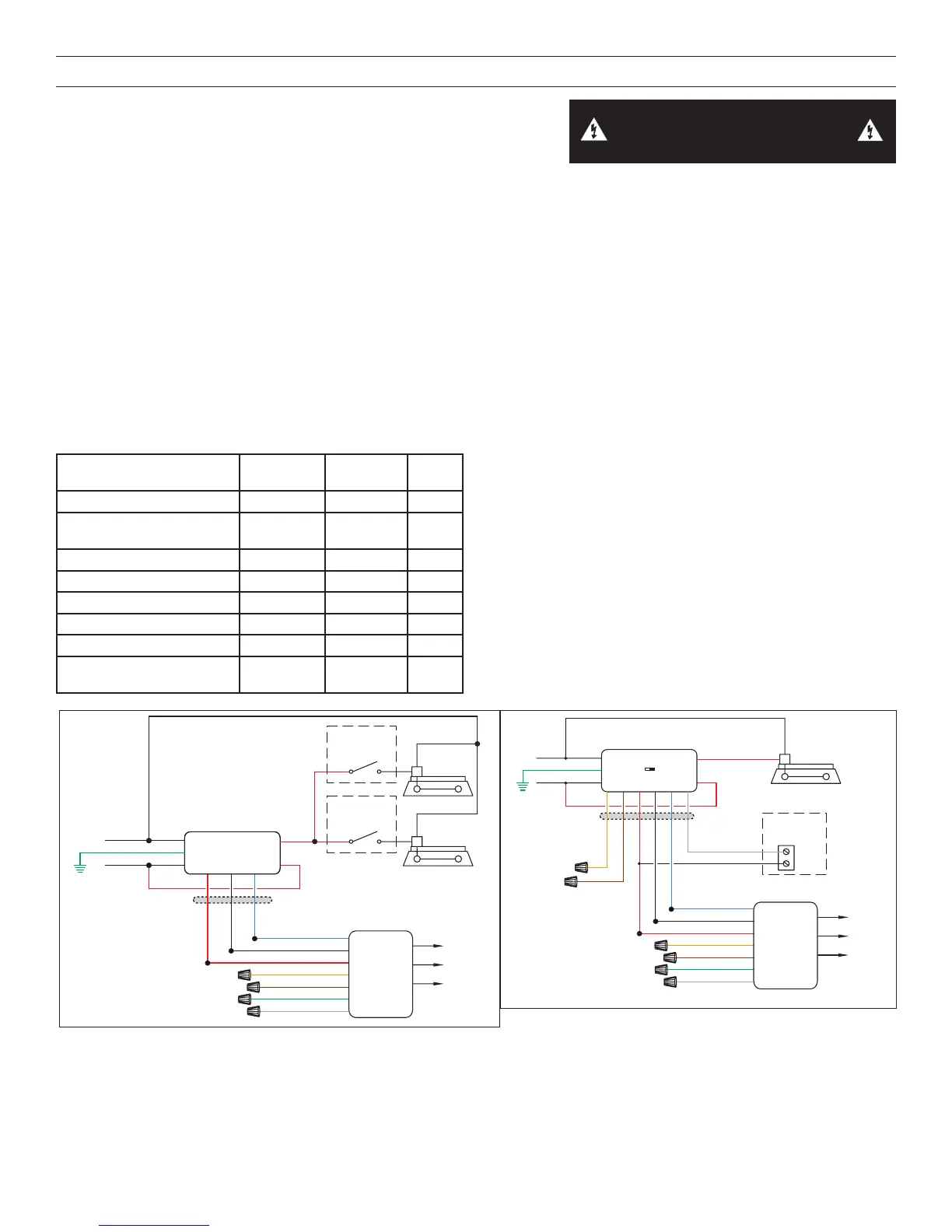

INSTRUCCIONES DE CABLEADO
Cada paquete de alimentación de la serie BZ de Wattstopper puede suministrar
energía a 3 sensores DT-200. Cuando se utilicen más sensores, se necesitarán
varios paquetes de alimentación.
Consulte los siguientes procedimientos del diagrama de cableado de la próxima
página:
Conecte el BAJO VOLTAJE:
• Cable ROJO (+24 V CC) del paquete de alimentación al cable rojo del sensor
• Cable NEGRO (retorno) del paquete de alimentación al cable negro del sensor
Cableado de una sola carga de iluminación controlada por ocupación–conexión:
• Cable AZUL desde paquete de alimentación a cable azul del sensor
Para agregar un Interruptor manual momentáneo como el interruptor de palanca momentáneo LVSW a las aplicaciones anteriores,
conecte:
• El cable de un lado del interruptor al cable gris del sensor
• El cable del otro lado del interruptor al cable rojo del sensor
Cableado del relé aislado (El relé aislado es apto para 1 A a 30 V CA/V CC):
Conecte los cables necesarios para la aplicación que requiere esta salida:
• El relé común (debe utilizarse para un funcionamiento correcto) es el cable verde
• Normalmente abierto (N.A.): se cierra cuando se detecta una presencia, es el cable anaranjado
• Normalmente cerrado (N.C.): se abre cuando se detecta una presencia, es el cable marrón
Función del sensor DT-200
ver.3
DT-200
ver.2
BZ-50
PP
Entrada de +24 V CC Rojo Violeta Rojo
Común a paquete de
alimentación
Negro Gris Negro
Salida de control Azul Amarillo Azul
Relé común aislado Verde Rojo
Relé aislado N.O. Anaranjado Anaranjado
Relé aislado N.C. Marrón Marrón
Interruptor momentáneo Gris Verde
Salida de control de nivel
de luz
N/C Azul
ADVERTENCIA: DESCONECTE LA
ALIMENTACIÓN EN EL DISYUNTOR
ANTES DEL CABLEADO.
Cables de bajo voltaje
Neutro
Vivo
Blanco
Negro
Rojo
Negro
Grupo eléctrico
Azul
Rojo
Rojo
Accesorio
BZ-200
**Terre
** Las fuentes de energía
BZ-200 se deben poner
a tierra para garantizar la
integridad de la señal, no
para tierra de seguridad.
Interruptor
de Apagado
Local Opcional
Accesorio
Interruptor
de Apagado
Local Opcional
Control (Azul)
Común (Negro)
+24VDC (Rojo)
*A Sensores
adicionales
DT-200
Sensor de
ocupación
de bajo voltaje
Naranja
Marron
Verde
Gris
Rojo
Rojo
Vivo
Neutro
Negro
Blanco
Grupo eléctrico
BZ-250
Marrón
Negro
Gris
Naranja
Rojo
Azul
Tuerca de Cables
Tuerca de Cables
COM
SW1
LVSW-101
Entrada de
Bajo Voltaje
**Tierra
Accesorio
Auto
ON
Man
ON
Cables de
bajo voltaje
** Las fuentes de energía
BZ-250 se deben poner
a tierra para garantizar la
integridad de la señal, no
para tierra de seguridad.
Control (Azul)
Común (Negro)
+24VDC (Rojo)
*A Sensores
adicionales
Naranja
Marron
Verde
Gris
DT-200
Sensor de
ocupación
de bajo voltaje
Cableado de Encendido manual con
interruptor momentáneo de bajo voltaje
