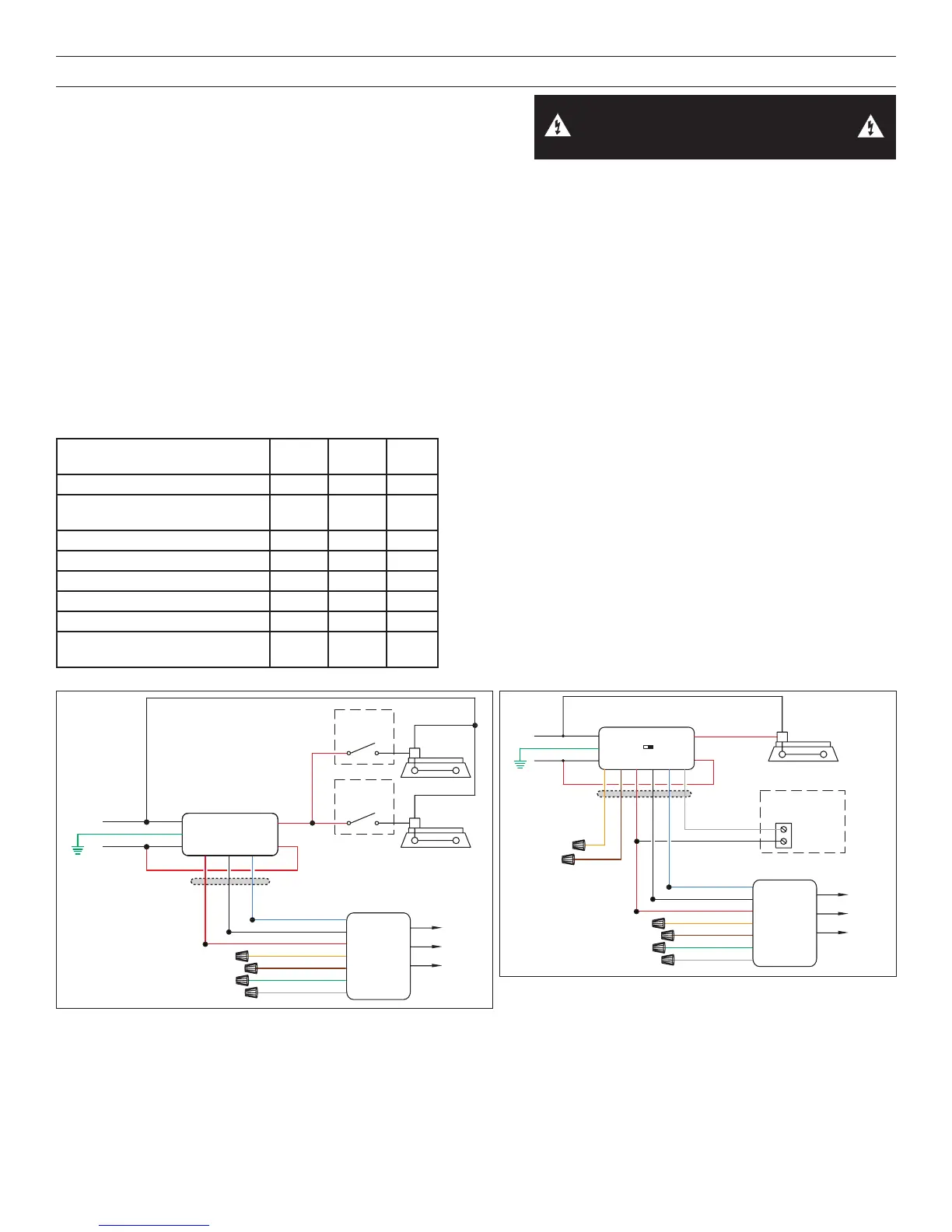

9
INSTRUCTIONS DE CÂBLAGE
Chaque bloc d’alimentation de la série BZ de Wattstopper peut fournir du
courant à 3 détecteurs DT-200. Lorsque vous utilisez plus de 14 détecteurs,
plusieurs blocs d’alimentation seront nécessaires.
Veuillez vous référer au schéma de câblage de la page suivante pour les
procédures suivantes:
Pour la BASSE TENSION, raccordez:
• le fil ROUGE (+ 24 VCC) du bloc d’alimentation au fil rouge du détecteur
• le fil NOIR (retour) du bloc d’alimentation au fil noir du détecteur
Pour le câblage d’une seule charge d’éclairage régulée par la présence, raccordez:
• le fil BLEU du bloc d’alimentation au fil bleu du détecteur
Pour ajouter un interrupteur manuel instantané (tel que l’interrupteur à bascule instantané LVSW) au câblage ci-dessus, raccordez :
• le fil d’un côté de l’interrupteur au fil gris du détecteur
• le fil de l’autre côté de l’interrupteur au fil rouge du détecteur.
Pour le câblage du relais isolé (le relais isolé est prévu pour un courant de 1 A à 30 VCA/VCC):
Raccordez les fils nécessaires à l’application qui nécessite cette sortie.
• le relais commun (indispensable pour le bon fonctionnement) est le fil vert
• le contact normalement ouvert (fermé lorsqu’une présence est détectée) est le fil orange
• le contact normalement fermé (ouvert lorsqu’une présence est détectée) est le fil marron.
Fonction du détecteur DT-200
ver.3
DT-200
ver.2
BZ-50
PP
+24 V c.c. ent. Rouge Violet Rouge
Relais commun au bloc
d’alimentation
Noir Gris Noir
Sortie de contrôle Bleu Jaune Bleu
Relais isolé commun Vert Rouge
Relais isolé normalement ouvert Orange Orange
Relais isolé normalement fermé Marron Marron
Interrupteur instantané Gris Vert
Sortie de régulation du niveau
de luminosité
S.O. Bleu
AVERTISSEMENT : COUPER LE
COURANT AU DISJONCTEUR PRINCIPAL
AVANT D’INSTALLER LE CÂBLAGE.
Câbles de faible tension
Neutre
Circuit
Blanc
Noir
Rouge
Noir
Bloc d'alimentation
Bleu
Rouge
Rouge
Fixation
BZ-200
**Terre
** Les blocs d'alimentation
BZ-200 doivent être mis à
la terre pour garantir
l'intégrité du signal et non
pour une mise à la terre
de sécurité.
Interrupteur
Local Off
Optionnel
Fixation
Interrupteur
Local Off
Optionnel
Contrôle (Bleu)
Commun (Noir)
+24VDC (Rouge)
* Vers Autre
Détecteur(s)
DT-200
détecteur
de présence
basse tension
Orange
Brun
Vert
Gris
Rouge
Rouge
Circuit
Neutre
Noir
Blanc
BZ-250
Brun
Noir
Gris
Orange
Rouge
Bleu
Marette
Marette
COM
SW1
LVSW-101
Entrée Interrupteur
Basse Tension
**Terre
Fixation
Auto
ON
Man
ON
Câbles de
faible tension
** Les blocs d'alimentation
BZ-250 doivent être mis à
la terre pour garantir
l'intégrité du signal et non
pour une mise à la terre
de sécurité.
Bloc d'alimentation
Contrôle (Bleu)
Commun (Noir)
+24VDC (Rouge)
* Vers Autre
Détecteur(s)
Orange
Brun
Vert
Gris
DT-200
détecteur
de présence
basse tension
Câblage de la marche manuelle avec un
interrupteur instantané basse tension
