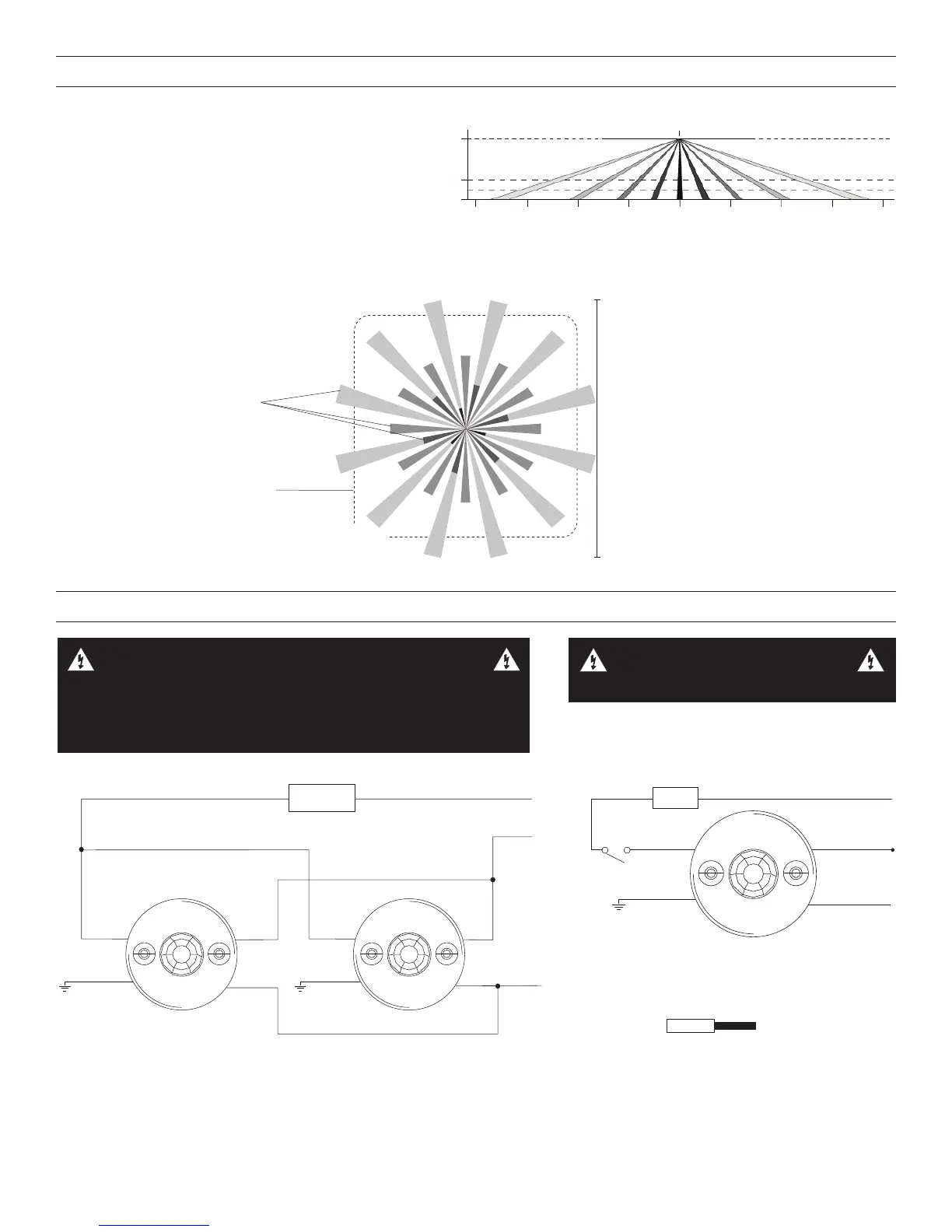

PORTÉE
Le DT-355 présente une portée à 360°. La portée indiquée
dans le schéma représente un mouvement de marche
pour une hauteur de montage de 2,44 à 3,66 mètres
(8-12 pi). Pour les bâtiments avec une activité plus faible
ou avec des obstacles et barrières, la zone de portée
risque de diminuer. La portée en mode de déclenchement
par IRP UNIQUEMENT varie selon la hauteur de
montage. Consultez le schéma ci-dessous pour plus de
renseignements. La portée ultrasonique est à peu près la
même lorsque la hauteur de montage se trouve entre 2,44
et 3,66 mètres (8 et 12 pi). Consultez la partie concernant le
mode de déclenchement par IRP et ultrasons pour plus de renseignements.
Vue latérale
2.4m
(8pi)
3.0m
(10pi)
3.7m
(12pi)
12.2m
(40pi)
9.1m
(30pi)
6.1m
(20pi)
3.0m
(10pi)
0
0
9.1m
(30pi)
6.1m
(20pi)
3.0m
(10pi)
Portée de l’IRP seul
Vue du haut
36 pi
36 pi x 36 pi
IRP
Portée
Ultrasons
Portée
Les schémas ne sont pas à l’échelle
et représentent la portée principale
du mode de déclenchement des
ultrasons et du système IRP
Hauteur de montage de 2,44 à 3,66 m
(de 8 à 12 pi)
INSTRUCTIONS DE CÂBLAGE
Gabarit de dénudage
#12 à #16AWG
Câble en cuivre uniquement
Charge
Charge
Sous tension
Neutre
Terre
(en option)
Détecteur seul, charge seule
Sous tension
Neutre
Charge
Charge
Charge
Secteur
Neutre
Secteur
Terre
(en option)
Terre
(en option)
Plusieurs détecteurs connectés en parallèle
AVERTISSEMENT: Cette application ne permet pas d’augmenter la charge
ATTENTION: NE PAS INSTALLER LE DÉTECTEUR DANS UN
ESPACE CONTRÔLANT UNE CHARGE TOTALE SUPÉRIEURE À
LA VALEUR NOMINALE DE L’APPAREIL. CHAQUE DÉTECTEUR DEVRA
PRENDRE ACTIVER TOUTE LA CHARGE MÊME SI DES DÉTECTEURS
SUPPLÉMENTAIRES SONT INSTALLÉS. RISQUE DE SURCHARGE,
D’ENDOMMAGEMENT DU PRODUIT, DE FUMÉE ET / OU D’INCENDIE.
ATTENTION: COUPEZ
L’ALIMENTATION DU DISJONCTEUR
AVANT D’INSTALLER LES DÉTECTEURS.
