8

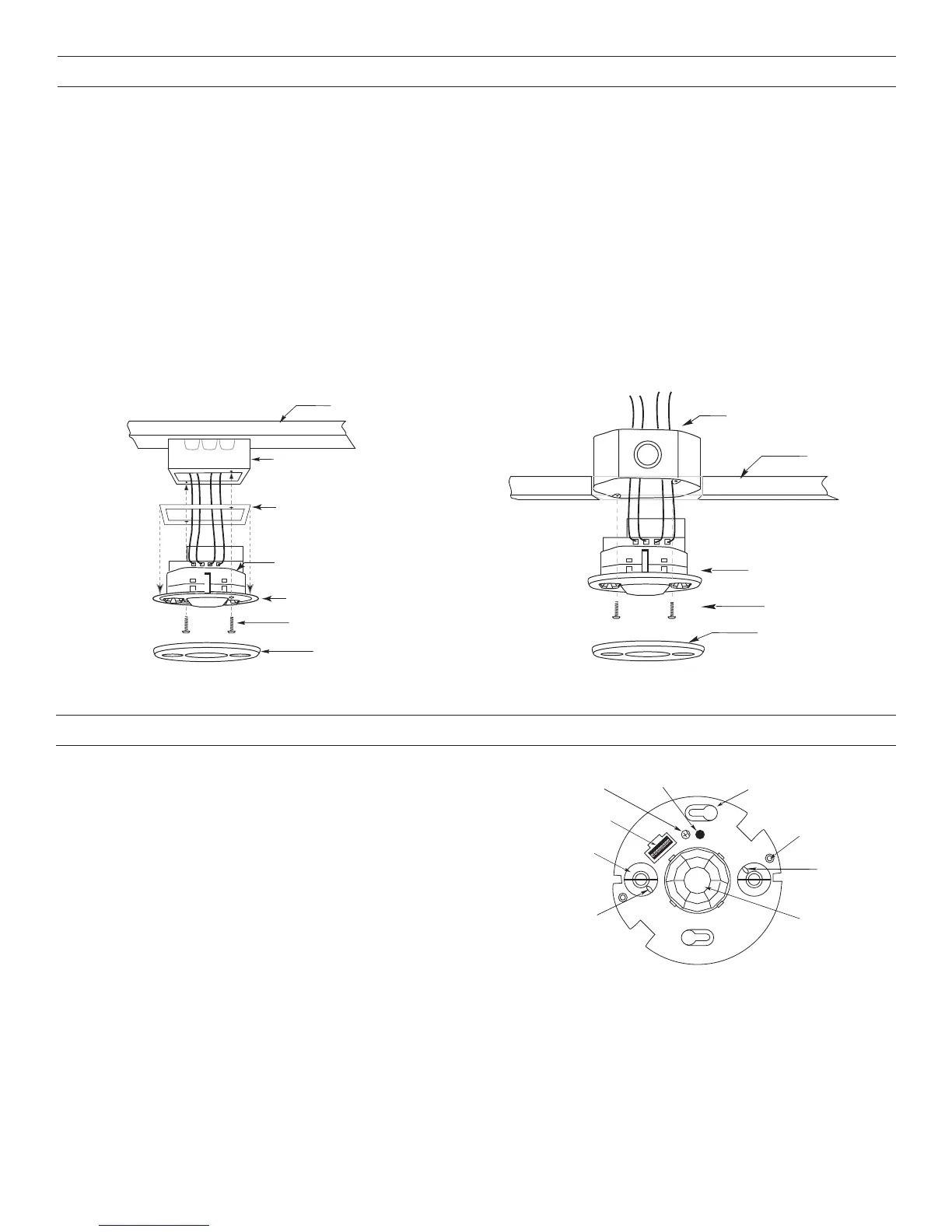

MONTAGE DU DÉTECTEUR
Avec un boîtier de raccordement octogonal
1. Acheminez les fils de tension de ligne dans le boîtier
de raccordement par l’alvéole sectionnable du conduit.
2. Raccordez les fils de tension de ligne aux bornes
correspondantes du détecteur.
3. Alignez le détecteur dans le boîtier de raccordement
de sorte que les pattes de fixation du boîtier
correspondent aux fentes en trou de serrure du boîtier
arrière du détecteur.
4. Utilisez deux vis à métaux (fournies avec le boîtier de
raccordement) pour fixer le détecteur aux pattes de
fixation du boîtier de raccordement.
5. Clipsez le couvercle frontal sur le détecteur.
Avec un boîtier de raccordement carré de 10,16 cm de
côté (4 po)
1. Acheminez les fils de tension de ligne dans le boîtier de
raccordement par l’alvéole sectionnable du conduit.
2. Passez les fils dans l’adaptateur CA-1 puis connectez les fils
de tension de ligne aux bornes correspondantes du détecteur.
3. Alignez l’adaptateur CA-1 et le détecteur avec le boîtier de
raccordement de sorte que les pattes de fixation du boîtier
correspondent aux trous de montage de la partie arrière du
boîtier du détecteur et de l’adaptateur CA-1.
4. Utilisez deux vis à métaux (fournies avec le détecteur)
pour fixer le détecteur aux pattes de fixation du boîtier de
raccordement.
5. Clipsez le couvercle frontal sur le détecteur.
Boîtier arrière
10,16 cm (4 po.) carré
10,16cm (4po) carrée
Couvercle frontal
Plafond
Vis
Adaptateur CA-1
Collerette du détecteur
Fixation sur un boîtier carré Wiremold V5752 de 10,16 cm de côté
(4 po) ou sur un boîtier de raccordement carré de 10,16 cm de
côté (4 po) avec orices de montage du cadre doubles
Fixation sur un boîtier de raccordement octogonal
Boîtier de raccordement
octogonal de 10,16cm
(4po) par 5,72cm
(2,25po) de profondeur*
Plafond
Détecteur de présenc
e
Vis
Couvercle
* Le boîtier de raccordement doit avoir une profondeur d’au
moins 5,72 cm (2,25 po) Dans le cas contraire, un anneau de
prolongement est requis.
RÉGLAGE DU DÉTECTEUR
NOTE: L’unité est préréglée pour un fonctionnement de
base, comme décrit dans ce guide. LE RÉGLAGE EST
OPTIONNEL.
Les détecteurs sont préréglés en usine afin de vous permettre de
l’installer rapidement dans la plupart des applications. Pour vérifier que le
câblage ou la portée sont corrects, ou pour personnaliser les réglages du
détecteur, suivez les procédures suivantes. Pour effectuer les réglages,
ouvrez le couvercle frontal en tirant sur les pattes du couvercle.
Lorsque l’unité est mise sous tension pour la première fois, elle passe
tout d’abord par une période de réchauffement de 30 secondes.
Avant d’effectuer des réglages, assurez-vous que les meubles de la zone
de travail sont installés, que les circuits d’éclairage sont allumés et que
les systèmes CVCA sont en position neutralisé/marche. Les systèmes
DAV doivent être réglés sur le débit d’air le plus important. Paramétrez
la configuration logique et la temporisation en adoptant les réglages
souhaités. Consultez le « Tableau des configurations logiques ».
Pour tester les détecteurs de présence
1. Assurez-vous que la temporisation est réglée sur le Mode Test* en utilisant le réglage « Mode test/20 minutes ». (Interrupteurs
DIP 1, 2 et 3 sur ARRÊT).
2. Assurez-vous que le niveau de luminosité est sur son réglage par défaut (maximum). Appuyez sur le bouton poussoir et
maintenez-le enfoncé pendant 5 secondes ou jusqu’à ce que la DEL verte clignote rapidement. Attendez 10 secondes jusqu’à la
fin du clignotement.
3. Assurez-vous que le potentiomètre d’ajustement de la sensibilité aux ultrasons est placé à environ 70 % dans le sens horaire.
4. Restez immobile. Les DEL rouge et verte ne doivent pas clignoter. Les lumières doivent normalement s’éteindre au bout de 5
secondes. (Dans le cas contraire, voir « Dépannage ».)
Fentes en trou de serrure
[pour le montage sur la boîte
octogonale de 10,16 cm (4 po)]
Orifices de montage
du cadre doubles
Bouton-poussoir du
niveau de luminosité
Interrupteurs DIP
Lentille PIR
Potentiomètre
d’ajustement
de la sensibilité
aux ultrasons
MARCHE
1
2
3
4
5
6
7
8
ECE
Cônes du
transducteur
à ultrasons
DEL de l’activité
ultrasonique (verte)
DEL
de l’activité
IRP (rouge)
