3.1 LMR 360R con bridas
Fije al brazo de excavación a un soporte de fijación
f o r mado por un tubo redondo o cuadrado de sección
40-55 mm. El soporte debe ser suficientemente largo
para poder utilizar el receptor para las zanjas más profundas. Puede
pedir a su proveedor que le suministre un soporte o puede fabricarlo
usted mismo.
Coloque el receptor sobre el tubo y desplácelo verticalmente hasta que
el indicador de nivel se ilumine (el diodo de centrado se ilumina).
Apriete las bridas.
3.2 LMR 360R con fijación magnética
El imán se fija directamente sobre el brazo de
excavación. Sin embargo, debido a la potencia del
imán no puede ajustarse la altura del receptor una
vez fijado.

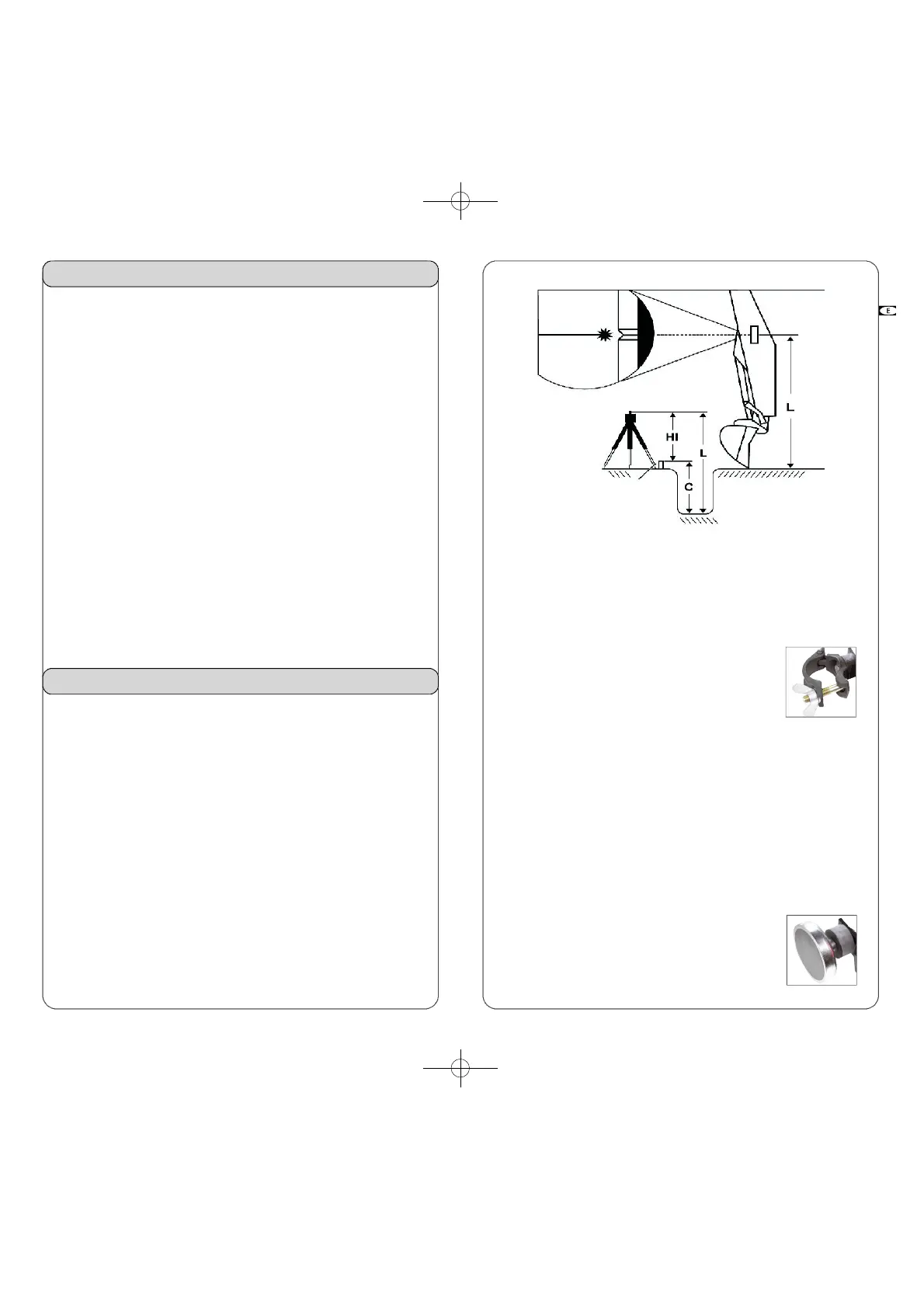

Para calcular la altura de instalación, mida primero la altura del instru-
mento (HI) y añada la profundidad de la zanja (C) para calcular la
profundidad total (L = C + HI).
Alinee el láser
sobre la
m u e s c a
R e f e r e n c i a
Cuchara en
e x t e n s i ó n
P r o f u n d i d a d
de la zanja
El receptor LMR 360R está equipado con una batería recargable
(tipo NiMh). Se suministra un cargador de 110 V/240 V. El tiempo
de carga dura 12 horas. El indicador de la batería se ilumina
durante la carga.
Conviene cargar la batería durante 12 horas antes de la primera
utilización, ya que la carga restante puede ser insuficiente.
Si durante la primera puesta en marcha del receptor, el diodo está
iluminado y el receptor se apaga, significa que debe cargar la
batería. El indicador de carga también se ilumina cuando quedan
dos horas de uso hasta que se agote por completo.
La batería debe cargarse y descargase una primera vez antes de
alcanzar su plena capacidad.
Coloque el láser en un punto que permita garantizar una buena
recepción del haz y ponerlo en funcionamiento.
Con el brazo de excavación en vertical, tome la medida a partir del
borde de corte de la cuchara. Este puede estar completamente
abierto o cerrado. Lo importante es que se encuentre en la misma
posición que en el momento de la graduación de referencia.
Coloque la muesca de recepción en el extremo superior de la medi-
da (L) (consulte las instrucciones para la fijación más adelante).
2. Potencia
3. Posiciones para la excavación
