Den Baggerstiel relativ vertikal ausgerichtet, messen sie nun von der
Löffelspitze nach oben. Der Löffel kann voll auf- oder zugeklappt
sein, solange er nur in derselben Position steht wie bei den
Referenzmessungen. Positionieren sie die Mitte-Kerbe des
Empfängers über die gemessene (L) Position (entsprechend den fol-
genden Befestigungsinstruktionen).
3.1 LMR 360R mit Klammern
Befestigen sie ein rundes oder eckiges 40-55mm starkes Rohr am
Löffelstiel. Die Halterung sollte auch für tiefe Grabungen lang genug
bemessen sein. Dies können sie bei ihrem Händler kaufen oder sel-
ber herstellen.
Halten sie den Empfänger an das Rohr und bewegen sie ihn solange
rauf oder runter bis sie das Mitte-Signal haben (Mitte-LED leuchtet).
Arretieren sie den Empfänger.
3.2 LMR 360R mit Magneten
Die Magnete haften direkt am Löffelstiel. Aufgrund der Stärke der
Magnete sollten sie den Empfänger erst nach dem Ausrichten auf den
Laserstrahl endgültig befestigen. Halten sie den Empfänger in einem
90° Winkel zu dem Löffelstiel; so dass nur die Ecken der Magnete
Kontakt haben. Bewegen sie den Empfänger solange rauf oder runter
bis sie das Mitte-Signal haben (Mitte-LED leuchtet) und heften sie
anschließend die Magnete an den Löffelstiel.
Für einen schnelleren Aufbau können sie auch den Laser anstatt des
Empfängers verstellen. Dies erreichen sie am einfachsten mit Hilfe
eines Stativs mit höhenverstellbarer Mittelsäule.
Drücken sie die rote Ein/Aus-Taste unten am Empfänger um ihn
einzuschalten.
4. Gebrauch des LMR 360R Empfängers
Der LMR 360R verfügt über eine wiederaufladbare NiMh-Batterie. Ein
220 V Ladegerät ist im Lieferumfang enthalten. Die Ladezeit beträgt 12
Stunden. Während des Ladens leuchtet die Batterie-LED.
Bitte laden sie die Batterien für min. 12 Stunden vor dem ersten
G e b r a u c h .
Die Batterie erreicht erst nach einigen Lade- & Entladezyklen ihre volle
K a p a z i t ä t .
Bauen Sie den Laser an einem Punkt auf, wo der Empfänger problemlos
den Strahl empfangen kann und schalten sie ihn ein.

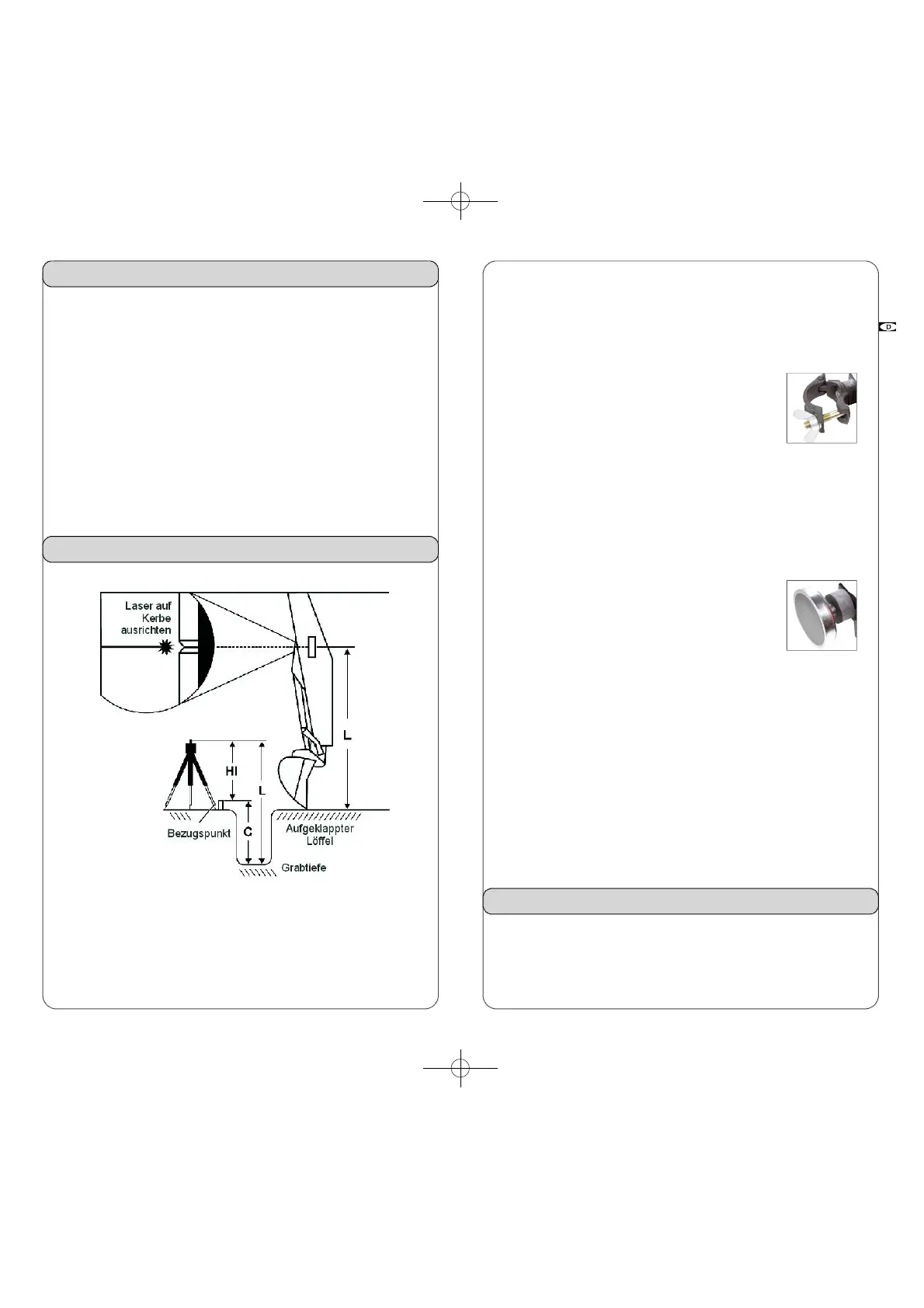

E r mittlung der Aufbauhöhe: Messen sie H.I.
(Höhe des Instruments).
Addieren sie dies zur Grabtiefe um die Aufbauhöhe (L) zu erm i t t e l n .
2 . S t r o m v e r s o r g u n g
3. Aufbau für Bagger
