Ubicación de los conectores posteriores del sistema

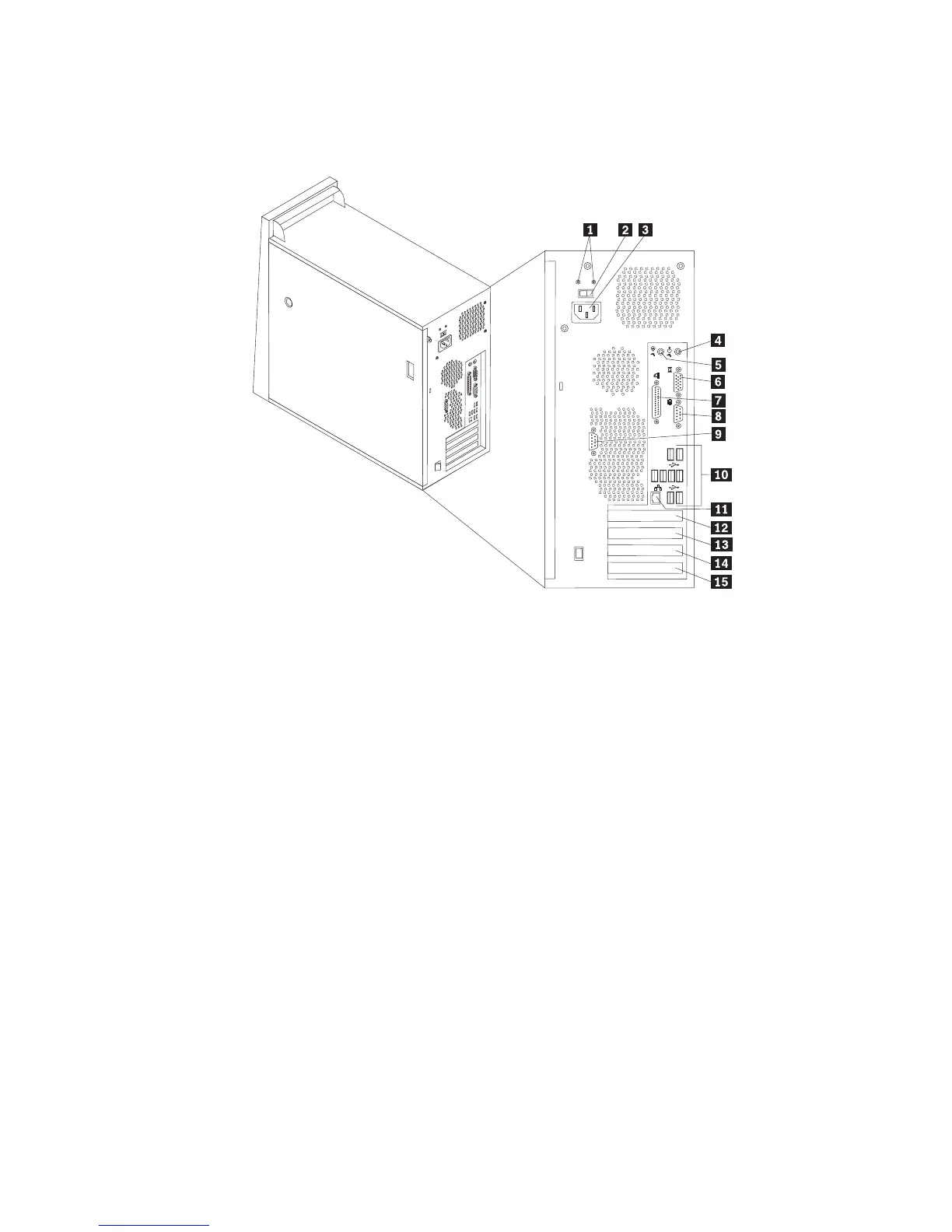

La siguiente ilustración muestra la ubicación de los conectores en la parte posterior
del sistema.
1 LED de diagnóstico de la
fuente de alimentación
9 Conector serie (COM 2) (algunos modelos)
2 Conmutador de selección de
voltaje
10 Conectores USB (8)
3 Conector de alimentación 11 Conector Ethernet LAN
4 Conector de salida de línea
de audio
12 Conector de adaptador de gráficos PCI
Express (x16) (algunos modelos)
5 Conector de entrada de línea
de audio
13 Conector de adaptador PCI Express (x1)
6 Conector de monitor VGA 14 Conector de adaptador PCI
7 Conector paralelo 15 Conector de adaptador PCI
8 Conector serie (COM 1)
Nota: Algunos conectores de la parte posterior del sistema están codificados por
color para ayudarle a determinar en qué lugar del sistema deben conectarse
los cables.
18 Guía del usuario
