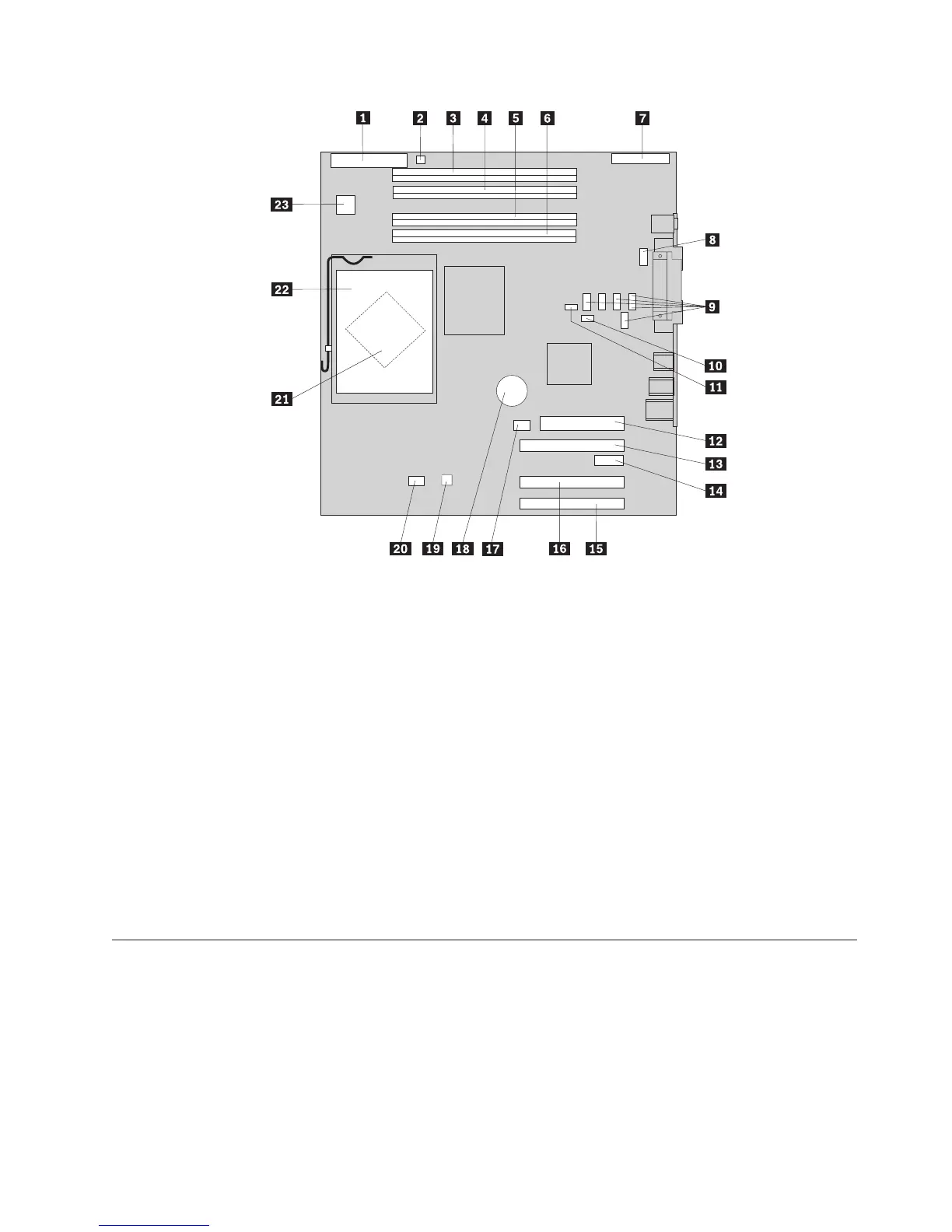

1 Conector de la unidad de disquetes 13 Conector de adaptador de gráficos
PCI Express (x16) (algunos modelos)
2 Conector del altavoz 14 Conector de adaptador PCI Express
(x1)
3 Conector de memoria 4 15 Conector de adaptador PCI 1
4 Conector de memoria 3 16 Conector de adaptador PCI 2
5 Conector de memoria 2 17 Conector del ventilador del sistema
(no se utiliza)
6 Conector de memoria 1 18 Batería
7 Conector de E/S del panel frontal 19 Conector del sensor de temperatura
8 Conector serie (COM2) 20 Conector del ventilador del
microprocesador
9 Conectores IDE ATA serie (5) 21 Microprocesador
10 Puente de borrado de
CMOS/recuperación
22 Disipador de calor del
microprocesador
11 Conector del detector de presencia de
la cubierta (interruptor de sabotaje)
23 Conector de alimentación de 12 V
12 Conector de la fuente de alimentación
Instalación de memoria
El sistema tiene cuatro conectores para instalar módulos de memoria dual en línea
(DIMM).
Cuando instale módulos de memoria DDR2, aplique las normas siguientes:
v Utilice SDRAM (memoria de acceso aleatorio dinámico y síncrono) DDR2 (con
velocidad doble de datos 2) de 1,8 V y 240 patillas.
v Utilice cualquier combinación de los tamaños de 256 MB, 512 MB, 1,0 GB o 2,0
GB hasta un máximo de 8 GB.
Capítulo 3. Instalación de opciones 23
