Manuel d'installation 7
Installation
FRANÇAIS
Lisez intégralement les instructions et suivez-les étape par étape.
▶ La capacité totale des unités intérieures dépasse 100 % des unités extérieures.
Installation

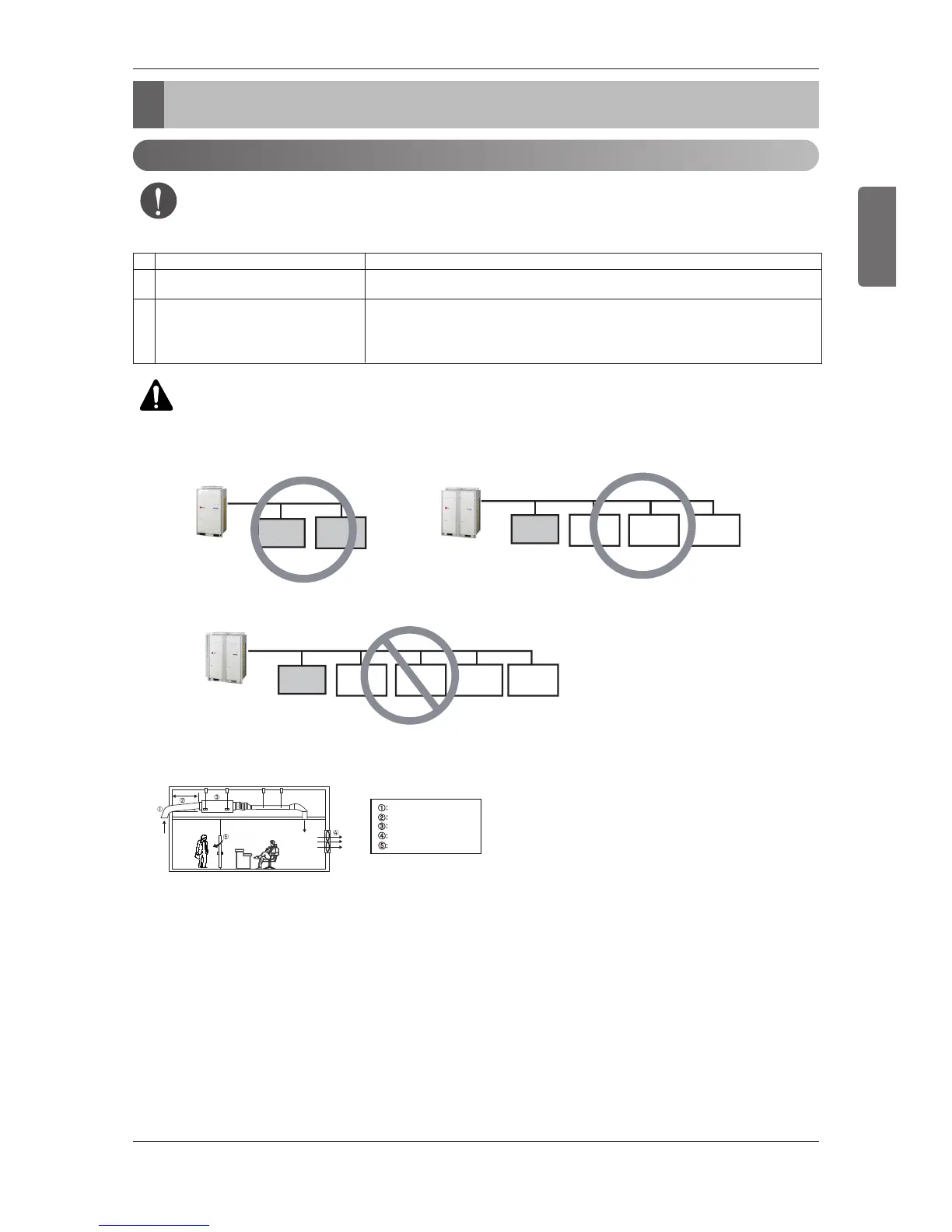

Limite d'installation
PAF
Unité extérieure : 20HP
5HP
5HP 5HP 5HP
5HP 5HP 5HP 5HP 5HP
Standard Standard Standard
Unité extérieure : 20HP
PAF
Unité extérieure : 10HP
5HP 5HP
PAF
<Installation unité d'air extérieur uniquement>
<Installation combinée>
<Mauvaise installation>
PAF
Standard Standard Standard Standard
* PAF : Unité d'air extérieur
Standard : unité intérieure standard
1. Combinaison de unité d'air extérieur
N° Condition de raccordement Combinaison
Installation unité d’air extérieur
uniquement
Installation combinée d'unités intérieures
standard et de unité d’air extérieur
1
1) La capacité totale des unités Tout Air Neuf doit couvrir entre 50 et 100 % des unités extérieures.
2) La quantité maximale d'unités Gainables Tout Air Neuf est de deux.
2
1) La capacité totale des unités intérieures (unités intérieures standard + unités d’air
extérieur ) doit couvrir entre 50 et 100 % des unités extérieures.
2) La capacité totale des unités d’air extérieur doit couvrir moins de 30 % de la capac-
ité totale des unités intérieures.
① Bouche d'entrée
La bouche d'entrée doit être installée de telle sorte que l'eau ne puisse pas pénétrer à l'intérieur de l'unité.
② Gaine d'arrivée d'air
La gaine d'arrivée d'air doit présenter une inclinaison d'environ 1/30.
Sa longueur doit être supérieure à 2 m.
③ Unité de prise d'air frais
Si la télécommande filaire n'est pas branchée, elle affichera une température ambiante fantaisiste.
④ Ventilateur d'évacuation
Unité d’air extérieur créera une pression positive dans la pièce.
Le ventilateur d'évacuation doit être installé pour maintenir la pression ambiante.
⑤ Porte
Il est possible que unité d’air ejxtérieur augmente la pression d'air ambiante.
L'ouverture de la porte peut entraîner une différence de pression qui risque de blesser la personne qui se trouve devant la porte.
Par conséquent, soyez attentif à la pression positive au niveau de la porte.
78.7 inch min.
Air en sortie
Air rejeté
Inclinaison de 1/30
Bouche d'entrée
Conduit d'arrivée d'air
Unité d'air extérieur
Ventilateur d'évacuation
Porte
3. Installation du conduit d'arrivée d'air
ATTENTION : le non-respect des conditions de raccordement ci-dessus pour l'installation
peut entraîner une diminution de la capacité de chauffage et de refroidissement.
2. Raccordement de l'unité extérieure
