Manual de instalación 7
Instalación
ESPAÑOL
Lea por completo y después realice paso a paso.
▶ ► La capacidad total de las unidades interiores supera el 100% de la unidad exterior.
Instalación

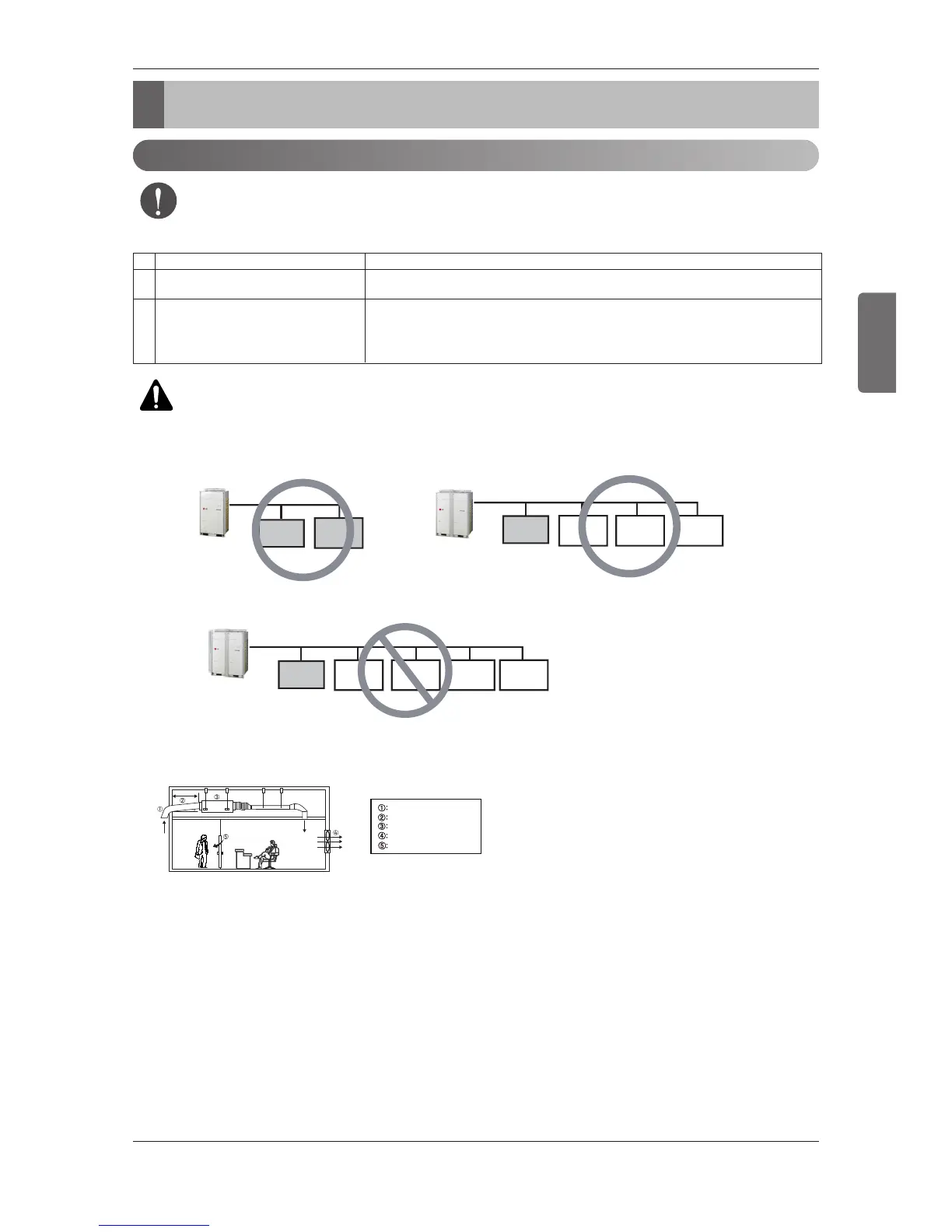

Límites de instalación
OUA
Exterior : 20HP
5HP
5HP 5HP 5HP
5HP 5HP 5HP 5HP 5HP
Estándar Estándar Estándar
Exterior : 20HP
OUA
Exterior : 10HP
5HP 5HP
FAU
<Instalación sólo de la unidad de aire exterior>
<Instalación mixta>
<Instalación incorrecta>
OUA
Estándar Estándar Estándar Estándar
* OUA : Unidad de aire exterior
Estándar: unidad interior estándar
1. Combinación de unidades de entrada de aire
Nº Estado de conexión Combinación
Instalación sólo de la unidad de aire
exterior
Instalación combinada con unidades
interiores estándar y unidades de en-
trada de aire exterior
1
1) La capacidad total de la unidad de aire exterior será el 50-100% de la unidad exterior.
2) La cantidad máxima de unidades de entrada de aire exterior es de 2.
2
1) La capacidad total de las unidades interiores (unidad interior estándar + unidad de
aire exterior) será el 50-100% de la unidad exterior.
2) La capacidad total de las unidades de entrada de aire exterior será inferior al 30%
de la capacidad total de las unidades interiores.
① Tapa de entrada
La tapa de entrada de entrada se instalará de modo que no pueda introducirse agua en el interior de la unidad
② Conducto de aire de entrada
El conducto de aire de entrada tendrá una inclinación aproximada de 1/30.
La longitud del conducto de entrada será superior a 78.7 inch.
③ Unidad de aire exterior
Si no está conectado el control remoto, mostrará un valor extraño de la temperatura de la sala.
④ Ventilador de salida
La unidad de aire exterior hará que la sala tenga una presión positiva.
El ventilador de salida se instala para mantener la presión de la sala.
⑤ Puerta
Será posible elevar la presión del aire de la sala debido a la unidad de aire exterior.
En ese caso, la puerta podría causar lesiones si hay alguna persona delante de ella.
Por esta razón, deberá tenerse cuidado con la presión positiva para diseñar la puerta.
Min. 78.7 inch
Aire de salida
Aire de salida
Inclinación 1/30
Tapa de entrada
Conducto de aire de entrada
Unidad de aire exterior
Ventilador de salida
Puerta
3. Instalación del conducto de aire de entrada
PRECAUCIÓN: El incumplimiento de las condiciones de instalación men-
cionadas puede reducir la capacidad de refrigeración y de calor.
2. Conexión de la unidad exterior
